ИССЛЕДОВАНИЕ ПРОЧНОСТИ РИСУНЧАТОГО ХЛОПКО-ШЕЛКОВОГО ЖАККАРДОВОГО ТРИКОТАЖА С ПРОДОЛЬНЫМИ ПОЛОСАМИ

АННОТАЦИЯ

Основные физико-механические свойства хлопко-шелковых жаккардовых трикотажных полотен с продольными полосами определяют объем их использования. В статье исследованы прочностные свойства хлопко-шелковых жаккардовых трикотажных полотен с продольными полосами. Проанализированы прочности трикотажа были определены стандартным методом с использованием имеющихся приборов в испытательной лаборатории Centex Uz. Были выявлены показатели прочности трикотажных полотен, что они отвечают всем требованиям стандарта. В результате исследований анализа хлопко-шелковых жаккардовых трикотажных полотен с продольными полосами разрывная нагрузка увеличилась, удлинение снизилось, появилась новая структура.

ABSTRACT

The main physical and mechanical properties of cotton-silk jacquard knitted fabrics with longitudinal stripes determine the scope of their use. The article examines the strength properties of cotton-silk jacquard knitted fabrics with longitudinal stripes. The strength of the knitted fabric was analyzed and determined using standard methods using existing instruments in the Centex Uz testing laboratory. The strength indicators of knitted fabrics were determined, which meet all the requirements of the standard. As a result of the analysis of cotton-silk jacquard knitted fabrics with longitudinal stripes, the breaking load increased, the elongation decreased, and they had a new structure.

Ключевые слова: трикотаж, полотна, разрывная нагрузка, разрывная удлинения, свойства, структура, анализ.

Keywords: knitwear, fabrics, tensile strength, tensile elongations, properties, structure, analysis.

Введение. Основными задачами текстильной промышленности, управляемой в кластерной системе, являются глубокая переработка местного сырья, внедрение технических и технологических инноваций в производство, эффективное использование сырья. Это ставит перед учеными и производителями таких актуальных задач, как расширение ассортимента путем производства новых видов тканей, обеспечение сезонной и современной одеждой. При выполнении вышеуказанных задач возникает потребность в производстве трикотажных полотен с высокими показателями качества, с низким расходом сырья и внешним видом, удовлетворяющим требованиям потребителей.

Установленные показатели зависят от свойств используемого сырья и способа получения трикотажных полотен. Для характеристики качества всех видов полотне важно принять приведенные выше показатели качества [1-3].

На основе анализа приведенных выше данных были проведены научно-исследовательские работы с целью изучения влияния изменения структуры трикотажа и вида сырья на физико-механические свойства трикотажа, метода получения хлопко-шелкового жаккардового трикотажа с продольным полосам.

Методология исследования. В исследовательской работе с целью изучения влияния способа получения хлопко-шелкового жаккардового трикотажа с продольным полосам [4,5], раппорта и структуры трикотажа, изменения состава сырья на качественные показатели переплетении. Образцы хлопко-шелкового жаккардового трикотажа разработан с использованием хлопчатобумажной пряжи линейной плотности 20 текс х 3 и шелковой пряжа 14,3 текс х 4. Хлопково-шелковые жаккардовые трикотажные полотна отличаются друг от друга количеством сырья и изменением структуры полотна. Физико-механические свойства 2 вариантов образцов трикотажных полотен определялись на современном оборудовании, установленном в испытательной лаборатории "CentexUz" при ТТЕСИ.

Результаты исследований. Физико-механические показатели трикотажных полотен исследовались в испытательной лаборатории и полученные результаты представлены в таблице 1.

Таблица 1.

Физико-механические свойства хлопко-шелковых жаккардовых трикотажных полотен с продольным полосам

Механические свойства трикотажа показывают их реакцию на воздействие различных сил. Прочность трикотажа зависит от их волокнистого состава, структуры и линейной плотности образующих нитей, ткачества, плотности и вида отделки. В ходе научной работы исследовано влияние способа получения, раппорта и структуры ткани, изменения состава сырья на прочностные показатели хлопко-шелкового жаккардового трикотажа с продольным полосам (табл.1, рис.1).

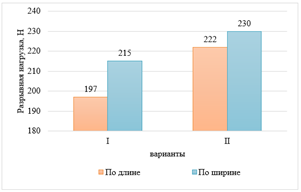

Среди образцов наименьшее значение разрывной нагрузки по длине наблюдалось в I-варианте с содержанием сырья 52% хлопка, 48% шелковой пряжи и составило 197 Н. Наибольшее значение разрывной нагрузки по длине наблюдалось в II варианте, состоящем из 49% хлопчатобумажной и 51% шелковой пряжи и имел 222Н. Это на 11,2% больше по сравнению с I вариантом с наименьшей разрывной нагрузкой по длине. В ходе анализа было установлено, что разрывная нагрузка выше оба вариантов, а также у образцов с высоким содержанием шелковой пряжи среди взаимных вариантов. Наименьшее значение разрывной нагрузки по ширине также наблюдалось в I-варианте и составило 215Н. Наибольшее значение разрывной нагрузки по ширине наблюдалось в варианте II и составило 230Н. Это на 6,5% больше, чем в варианте с наименьшей разрывной нагрузкой по ширине. В ходе исследования разрывной нагрузки по ширине было установлено, что разрывная нагрузка выше у всех вариантов, а также у образцов с высоким содержанием шелковой пряжи среди взаимных вариантов. Это обусловлено большим количеством шелковой пряжи в составе трикотажа, разработкой технологии отбора проб с использованием жаккардовых петель, большим количеством петель и нитей, расположенных по длине и ширине трикотажа, а также изменением структуры трикотажа.

Показатели прочности на разрыв выработанных образцов хлопко-шелкового жаккардового трикотажа с продольным полосам составили не менее 80Н по требованию стандарта.

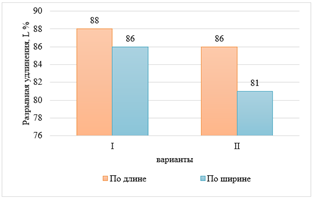

Все трикотажные полотна делятся на три группы по показателю растяжимости. К первой группе относятся трикотажа, не превышающие        0-40%, ко второй группе - до 40-100%, а к третьей - более 100%. Исследовано влияние способа получения продольно-рисунчатого хлопко-шелкового жаккардового трикотажа, раппорта и структуры переплетения, изменения состава сырья на показатели удлинения при разрыве. Наименьшее значение удлинения при разрыве по длине наблюдалось в II-варианте с содержанием сырья 49% хлопка, 51% шелковой пряжи и составило 86%. Наибольшее значение удлинения при разрыве по длине наблюдалось в образце основы I варианта, состоящем из 52% хлопчатобумажной и 48% шелковой пряжи и составило 2,7%. В то же время показатель удлинения при разрыве по длине II-варианта имеет значение 86N, что на 2,3% меньше, чем у I варианта, состав сырья образца состоит из 49% хлопчатобумажной и 51% шелковой пряжи. Наименьшее удлинение по ширине также наблюдалось в II-варианте и составило 81%. Наибольшее значение удлинения при разрыве по ширине наблюдалось в варианте I и составило 86%. Это на 5,8% больше по сравнению с вариантом удлинения с наименьшим разрывом по ширине.

В то же время показатель удлинения при разрыве по ширине II-варианта составляет 81%, что на 6,1% меньше, чем у I вариант трикотажа. Это обусловлено большим количеством шелковой пряжи в составе трикотажа, разработкой технологии получения образцов с помощью жаккардовых петель и изменением структуры полотна (табл.1, рис.2).

В заключение можно сказать, что за счет разработки новой технологии получения трикотажных полотен, увеличения количества шелковой пряжи в составе трикотажа, изменения раппорта и структуры трикотажа, показатели удлинения при разрыве по длине (5,8%) и ширине (6,1%) полученных образцов уменьшились.

Исследовано влияние способа получения хлопко-шелкового жаккардового трикотажа с продольным рисунком, раппорта и структуры трикотажа, изменения состава сырья на показатели растяжения по ширине при 6Н. При исследовании показателей растяжения по ширине при 6Н наименьшее значение наблюдалось в варианте первом, состоящей из 52% хлопчатобумажной и 48% шелковой пряжи, и составило 21%, а наибольший показатель наблюдался в II-варианте, состоящем из 49% хлопчатобумажной и 51% шелковой пряжи, и составил 31%. Это на 47,6% больше по сравнению с показателем растяжения при наименьшей показатель Анализ показателей растяжимости хлопко-шелковых жаккардовых трикотажных полотен с продольным полосам при 6Н показал, что за счет применения шелковой пряжи в сочетании с хлопковой пряжу, разработки технологии отбора проб с жаккардовыми петлями и изменения структуры трикотажа, показатели растяжимости образцов при 6Н также увеличиваются.

Выводы. В заключение можно сказать, что за счет разработки новой технологии получения трикотажных полотен, увеличения количества шелковой пряжи в составе трикотажа, изменения раппорта и структуры трикотажа, показатели удлинения при разрыве по длине (5,8%) и ширине (6,1%) полученных образцов уменьшились. Показатели растяжения при 6Н выработанных образцов хлопко-шелкового жаккардового трикотажа с продольным рисунком соответствуют требованиям стандарта I и II групп.

Список литературы:

1. W. Chen. Wearing performances of floret silk / cotton blended sports socks. // “Advanced Materials Research”. Volume. 2011. —284-287 p.p.
2. Kato H., Hata T. Development of silk yarns for knitted fabrics //Japan Agricultural Research Quarterly. – 1999. – Т. 33. – С. 115-124.
3. Adeeb F., Stack A. G., Fraser A. D. Knitting the threads of silk through time: Behçet’s disease—Past, present, and future //IJR. – 2017. №. 1. – С. 2160610.
4. Мукимов М. М., Мусаев Н. М. Технологические параметры нового вида рисунчатого хлопко-шелкового трикотажа. – 2021.
5. Мусаев Н. М., Маликов Б., Мукимов М. М. Разработка новых видов рисунчатого трикотажа //Advances in Science and Technology. – 2019. – С. 59-60.
