АНАЛИЗ ТЕХНОЛОГИЧЕСКИХ ПОКАЗАТЕЛЕЙ РИСУНЧАТОГО ХЛОПКО-ШЕЛКОВОГО ЖАККАРДОВОГО ТРИКОТАЖА С ПРОДОЛЬНЫМИ ПОЛОСАМИ

АННОТАЦИЯ

Повышение качества и конкурентоспособности продукции трикотажной промышленности продолжает оставаться актуальным вопросом. Эта проблема решается в производстве путём изменения структуры трикотажных изделий, то есть путём использования новых сочетаний существующих основных способов переплетения или различных видов сырья. В данной статье проанализированы технологические показатели жаккардовых хлопко-шелковых трикотажных полотен с продольными полосами. Исследования технологический показателей были определены стандартными методами. На плоскофанговой машине разработаны два варианта трикотажных полотен, в качестве сырья которых, использовалась хлопчатобумажная пряжа 20 текс и шелковая пряжа 14,3 текс.

ABSTRACT

Improving the quality and competitiveness of knitwear industry products remains relevant. This problem is solved in production by changing the structure of knitted products, that is, by using new combinations of existing basic fabric methods or various types of raw materials. This article analyzes the technological indicators of jacquard cotton-silk knitted fabrics with longitudinal stripes. Studies of technological indicators were determined by standard methods. Two variants of knitted fabrics were developed on a flat-fange machine, using 20 tex cotton yarn and 14.3 tex silk yarn as raw materials.

Ключевые слова: трикотаж, полотна, технологик, параметр, анализ.

Keywords: knitting, fabric, technologic, parameters, analysis.

Введение. Основой структуры трикотажных полотен являются составляющие их элементы. В зависимости от структуры полотна нити, составляющие элементы могут переплетаться по-разному. В составе полотна длины нити имеют форму петли, протяжки, соединяющей петли, наброска или длинной протяжки, не образующей петли. Особенность рисунчатого трикотажа заключается в том, что они имеют различные размеры петель, протяжек и набросков.

В то же время проектирование и определение технологических параметров рисунчатого трикотажа имеет некоторые особенности [1-3].

При расчете технологических показателей трикотажных полотен в условиях предприятия приходится решать две задачи: 1. проектирование трикотажа с известным типом и линейной плотностью (номером) нити. 2. расчет длины петли и веса 1 м² полотна при заданной плотности переплетения [4-6].

Технологи, ученые-исследователи и специалисты отрасли, а также производители проявляют большой интерес к производству и исследованию трикотажных полотен новой структуры, что влияет на качественные показатели трикотажных полотен. Учитывая вышеизложенное, с целью снижения расхода сырья и улучшения качественных показателей трикотажного полотна на плоскофанговой трикотажной машине были выработаны два различных варианта хлопко-шелкового жаккардового трикотажа с продольными полосами.

Методология исследования. Для решения актуальных проблем разработаны новые структуры и способы получения хлопко-шелковых жаккардовых трикотажных полотен. Варианты хлопко-шелкового жаккардового трикотажа были выработаны на плосковязальной машине Long Xing [7-9]. Образцы хлопко-шелкового жаккардового трикотажа разработан с использованием хлопчатобумажной пряжи линейной плотности 20 текс х 3 и шелковой пряжа 14,3 текс х 4. С целью изучения влияния способа получения, раппорта, структуры полотна и изменения состава сырья на технологические показатели трикотажных полотен, полученные экспериментальным методом [10]. Испытания проведены в испытательной лаборатории “CentexUz”, результаты представлены в таблице 1.

Результаты исследований. По результатам анализа определяются такие технологические показатели, как шаг петли, высота ряда петель, плотность в горизонтальном и вертикальном направлениях, длина нити петли.

Поверхностная плотность зависит от типа пряжи, используемой в ткани, ее линейной плотности, а также от изменения процентного содержания пряжи.

Петельный шаг (А) хлопко-шелкового жаккардового трикотажа с продольным полосам в хлопчатобумажном трикотажном материале варьировал от 2,08 мм до 3,1 мм, самый большой петельный шаг наблюдался во II-варианте, а самый маленький - в I-варианте. Шаг петли в шелковом пряжи сырье варьировался в пределах от 2,2 мм до 3,1 мм, самый большой в I-варианте, а самый маленький в II-варианте.

Таблица 1.

Технологические показатели трикотажных полотен

Высота петли (В) во всех вариантах и видах сырья составила 0,9 мм и осталась неизменной. Наименьшее значение плотности трикотажных полотен по горизонтали (Rg) в хлопковом сырье составило 16 петель во II-варианте, а наибольшее значение 24 петель наблюдалось в I-варианте. В шелковой пряже наименьшее значение составило 16 петель во I-варианте, а наибольшее значение составило 23 петель в II-варианте. Вертикальная плотность (Rv) во всех вариантах и видах сырья составила 55 петель и осталась неизменной. При использовании хлопкового сырья при производстве трикотажных полотен длина петлевой нити (L) изменялась в пределах от 7,0 мм до 7,3 мм, а шелковой пряжи - от 6,9 мм до 7,5 мм. Это выражается в зависимости от изменения раппорта трикотажа, структуры и вида сырья при выработке образцов.

При определении расхода сырья трикотажных полотен учитываются показатели поверхностной и объемной плотности.

В качестве базовой переплетения был выбран первый вариант рисунчатого трикотажа, с использованием хлопчатобумажной и шелковой пряжи. В этом варианте доли хлопчатобумажной пряжи составляет 52%, а доли шелковой пряжи - 48%. Если поверхностная плотность основы 320,7 г/м² и толщина Т=1,1 мм, то ее объемная плотность составила 291,5 мг/см³. Во II-варианте трикотажа доли хлопчатобумажной пряжи составляет 49%, а доли шелковой пряжи - 51%. Если поверхностная плотность трикотажного полотна II-варианта 312,4 г/м² и толщина Т=1,1 мм, то его объемная плотность составила 284 мг/см³ (рис-1).

В ходе исследований были изучены показатели объемной и относительной лёгкости хлопко-шелковых жаккардовых трикотажных полотен с продольным рисунком.

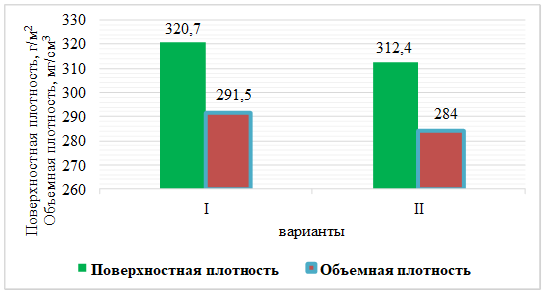

Рисунок 1. Гистограмма изменения поверхностной и объемной плотности хлопко-шелковых рисунчатых трикотажных полотен

Объемная плотность образцов хлопко-шелкового жаккардового трикотажа с продольным полосам варьировала в пределах от 284 до 291,5 мг/см³, а наибольший объемный показатель плотности наблюдался в I-варианте, состоящем из 52% хлопчатобумажной и 48% шелковой пряжи и составил 291,5 мг/см³. Самый низкий показатель объемной плотности наблюдался в II-варианте, состоящем из 49% хлопчатобумажной и 51% шелковой пряжи, который составил 284 мг/см³ и был легче на 2,6% по сравнению с базовой I варианте (табл.1, рис-2.).

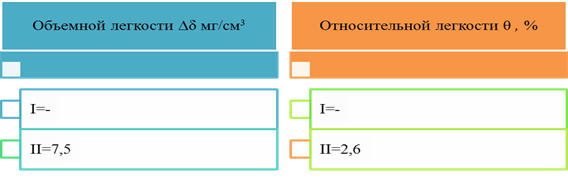

Рисунок 2. Показателей объемной и относительной легкости хлопко-шелковых рисунчатых трикотажных полотен

Уменьшение объемной плотности данного варианта оценивается в зависимости от введения шелковой пряжи в раппорт трикотажного полотна и структуры полотна.

Толщина трикотажного полотна также входит в число факторов, влияющих на объемную плотность. Показатель толщины определяется с помощью измерительного прибора "толщиномер." Толщина хлопко-шелкового жаккардового трикотажа с продольным рисунком варьировала от 1,1 мм до 1,1 мм не изменилос.

Наименьший расход сырья наблюдался в II-варианте, где показатель истинной объемной лёгкости трикотажа составил 7,5 мг/м³, показатель относительной лёгкости - 2,6%. Состав трикотажного полотна состоит из 49% хлопчатобумажной и 51% шелковой пряжи.

Выводы. По итогам исследования был сделан следующий вывод. Эффективное использование шелковой пряжи, совмещенной с хлопком, в качестве сырья при производстве хлопко-шелковых жаккардовых трикотажных полотен с продольным полосам с использованием новой технологии, за счет изменения раппорта и структуры трикотажа достигнуто снижение расхода сырья до 2,6%.

Список литературы:

1. Gogoi A., Hazarika N., Phukon R., Gogoi N. Effect of resists on cotton Silk // “The Indian Textile Journal”, January. -1998. —287-293 p.p.
2. Musaev N. et al. Research of pattern cotton-silk knitting fabrics //AIP Conference Proceedings. – AIP Publishing, 2024. – T. 3045. – №. 1, 030079.
3. Мусаев Н.М., Мусаева М.М., Мукимов М.М. Разработка технологии получения продольного рисунчатого трикотажа // Universum: технические науки : электрон. научн. журн. 2024. 3(120).
4. Мусаев Н.М., Маликов Б., Мукимов M.M. Разработка новых видов рисунчатого трикотажа. // XXIII международная научно-практическая конференция. «Advances in science and technology» Москва, 15-сентябр. -2019. -С.59-60.
5. Jamshaid H., Mishra R. Knitting Science, Technology, Process and Materials: A Sustainable Approach. – Cham: Springer, 2024. – 310 p.
6. Торкунова З.А. Испытания трикотажа. -М.: Легкая индустрия. 1975 г. -С. 224-227.
7. W. Chen, M. He, M. Zhang, Z. Tang. Wearing performances of floret silk / cotton blended sports socks. // “Advanced Materials Research”. Volume. 2011. —284-287 p.p.
8. Wang J., Zhong B., Chen W. Research on the comprehensive properties of cotton/silk fiber grinding knitted fabrics //Fibers and Polymers. – 2025. – Т. 26. – №. 7. – С. 3203-3215.
9. Chollakup R. et al. Tactile sensory analysis applied to silk/cotton knitted fabrics //International Journal of Clothing Science and Technology. – 2004. – Т. 16. – №. 1-2. – С. 132-140.
10. Кукин Г.Н., Соловьев А.Н. Текстильное материаловедение. (Исходные текстильные материалы) М.: Легпромбытиздат. 1985. -С. 132-147.
