ПРЕИМУЩЕСТВА КОРМОРАЗДАТЧИКА С РЕГУЛИРУЕМЫМ ЭЛЕКТРОПРИВОДОМ, ОБЕСПЕЧИВАЮЩЕГО РАВНОМЕРНОЕ РАСПРЕДЕЛЕНИЕ КОРМОВ В УСТРОЙСТВАХ, ИСПОЛЬЗУЕМЫХ В ЖИВОТНОВОДСТВЕ

АННОТАЦИЯ

В статье рассматриваются конструктивные и технологические недостатки существующих скребковых кормораздатчиков, применяемых в условиях животноводческих комплексов. Отмечена проблема неравномерности подачи корма, приводящая к отклонению от зоотехнических норм. Приведены результаты экспериментальных исследований, выявивших влияние изменения скорости транспортера на равномерность раздачи. Предложена система программного управления на базе тиристорного регулируемого электропривода, позволяющая реализовать оптимальный закон изменения скорости кормораздатчика. Разработанная система обеспечивает снижение неравномерности кормления до ±7…3 %, что соответствует зоотехническим требованиям.

ABSTRACT

The article examines the design and technological shortcomings of conventional scraper feed dispensers used in livestock farms. It emphasizes the problem of feed distribution non-uniformity, which leads to deviations from zootechnical standards. The results of experimental studies reveal the effect of conveyor speed variation on feed distribution uniformity. A programmable control system based on a thyristor-regulated electric drive is proposed to implement the optimal speed variation law. The developed system reduces feed distribution irregularity to ±7…3 %, meeting zootechnical requirements.

Ключевые слова: кормораздатчик, скребковый транспортер, тиристорный электропривод, равномерность раздачи, автоматизация, управление скоростью, зоотехнические нормы.

Keywords: feed dispenser, scraper conveyor, thyristor electric drive, distribution uniformity, automation, speed control, zootechnical standards.

Введение. Как известно, каждому животному необходимо выдавать определенную дозу корма. Увеличение или уменьшение этой дозы приводит к непроизводительному расходу корма или снижению продуктивности скота.

Опыт эксплуатации системы кормораздачи на животноводческих фермах и промкомплексах как у нас, так и за рубежом показывает, что скребковый транспортёр-кормораздатчик имеет ряд конструктивных и технологических  недостатков. К ним относятся:

• реечное зацепление и направляющие механизмы управления вариатором  который  предназначен  для регулирования скорости кормораздатчика забываются пылевидным комбикормом, в результате чего резко возрастает сопротивление вращению маховика. Оператор вынужден пользоваться дополнительным  рычагом для поворота маховика и прилагать к этому рычагу значительное усилие;
• фрикционная пара вариатора при перегрузке пробуксовывает вплоть до остановки транспортера, что приводит к образованию завалов;
• зубчатая пара конечной передачи систематически забивается кормом. В результате увеличения распирающих сил в зацеплении бронзовая втулка зубчатого колеса и приводной звездочки быстро выходит из строя. Регулярная очистка впадин между зубьями и шестерни от скорма является трудоемкой и малоэффективной операцией;
• наблюдаются частые случаи заедания шарниров цепи, вследствие коррозии опорных поверхностей шарниров и загрязнения их комбикормом многие звенья цепи после схода со звездочки не выправляются, скрепки идут с перекосом;
• в результате заведения скребков за неровности в местах стыка бетонных элементов кормушки они гнутся и ломаются, рвутся цепи;
• винт и гайка натяжной станции не защищены от попадания пыли и грязи, в результате чего существенно возрастает потребное усилие рабочего органа для вращения винта в процессе изменения натяжения цепы;
• неравномерность скармливания животных не соответствует зоотехническим нормам.

К недостаткам кормоприготовительной линии относятся:

• неравномерность подачи корма. В результате этого периодически возникают завалы или перерывы в его подаче. При перерывах в поступлении корма оператор останавливает кормораздатчик, а при завалах увеличивает его скорость, применяя ручной труд при расталкивании завала;
• контроль равномерности загрузки транспортера осуществляется ориентировочно.

Материалы и выводы. Испытания линии приготовления и раздачи кормов, проведенные авторами статьи, позволили выявить одну из причин неравномерной раздачи корма. Она заключается в том, что животные, стоящие в начале кормушки, съедают часть корма непосредственно с транспортера во время его движения. В результате этого на их долю приходится корма больше, чем установлено зоотехническими требованиями, а на долю животных, находящихся в конце кормушки, — меньше.

Чтобы снизить неравномерность раздачи корма, оператор сначала устанавливает нужную скорость транспортера, а в процессе раздачи изменяет  её. Однако регулирование скорости при раздаче требует постоянного напряжения оператора, что в результате оказалось малоэффективным. Поэтому нами проводились экспериментальные исследования работы транспортера кормораздатчика с целью установить закон и способ изменения его скорости, обеспечивающие выполнение зоотехнических требований по неравномерности раздачи корма животным.

Отклонение действительной дозы от заданной

 100

где  – действительное количество корма, полученного животным, кг/м;  – заданная доза корма, кг/м.

Результаты исследований. Анализ опытных данных (см. таблицу) показал, что действительное количество корма, полученное животным с одного метра кормушки, отличается от заданной нормы: у первых животных оно на 12,9 ….20,1 % больше, а у последних на 13,6 ….21,1 % меньше. При этом со снижением скорости кормораздатчика наблюдается повышение неравномерности раздачи. Следовательно, скорость транспортера необходимо регулировать по определённой программе.

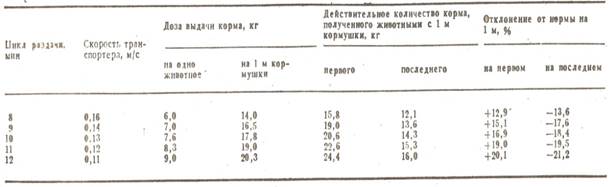

Таблица 1.

Программа регулировки скорости транспортера

Обсуждения. Расчеты показали, что в зависимости от продолжительности цикла раздачи начальные скорости должны составлять 0,09…0,14 м/с, а конечные – о,136…0,183 м/с.

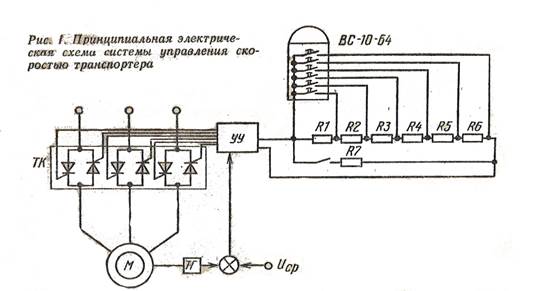

На основания данных, приведенных выше, нами разработана система программного управления скоростью транспортера кормораздатчика с тиристорным регулируемым электроприводом. В ней использовано программное реле времени ВС-10-64 (рис 1.)

Рисунок 2. Программное реле времени ВС-10-64

Тиристорный электропривод состоит из тиристорного коммутатора (ТК) и устройства управления (УУ). В коммутатор входит три пары тиристоров с защитными RC цепочками, включённых встречно-параллельно. Устройство регулировки работает по схеме фазового управления. Устойчивая работа привода обеспечивается обратной связью по скорости. ИП скорости служит тахогенератор (ТГ), с которого снимается напряжение обратной связи   . Сигнал управления =- поступает с УУ (– напряжение сравнения). Частота вращения двигателя, а соответственно и скорость транспортера регулируются изменением сопротивления, которое находится в УУ. Когда реле времени по заданной программе замыкает свои контакты, изменяется задающее сопротивление, и двигатель автоматически переходит на другую ступень частоты вращения. При этом R1=R2=R3=R4=R5=R6=R7=100 Ом, резистор R7 установлен для шунтирования регулируемых сопротивлений. Такой регулируемых сопротивлений. Такой регулируемый электропривод прошёл испытания в комплексе «ВОРОНОВО». Отметим, что его можно применить и для регулирования скорости транспортера в зависимости от возраста откармливаемых животных.

На рисунке 2 представлен график дискретного изменения скорости транспортера во время раздачи. Графики распределения и получения корма животным с 1 м (рис. 3) показывают, что при программном управлении неравномерность дозы составляет +7 … — 3 %, что соответствует зоотехническим требованиям.

Рисунок 2. График дискретного изменения скорости транспортера во время раздачи

Выводы:

1. Скребковые транспортёры-кормораздатчики получили широкое распространение на животноводческих фермах и комплексах как за рубежом, так и в Узбекистане.

2. Разработана система программного управления скоростью скребкового кормораздатчика с тиристорным регулируемым электроприводом, обеспечивающая зоотехнические требования в процессе раздачи корма животным.
