Анализ факторов, влияющих на эксплуатационную надёжность зубчатых передач редуктора электромобиля
УДК 629.3.014.2+621.833
Аннотация
Цель исследования – систематизировать эксплуатационные факторы, определяющие надёжность зубчатых передач редуктора электромобиля, и выделить параметры, которые целесообразно контролировать в последующих экспериментальных исследованиях. Методика основана на сравнительном анализе современных работ по высокоскоростным зубчатым передачам электромобильных трансмиссий и на расчётном исследовании для одноступенчатой передачи. Рассмотрены нагрузка, частота вращения, температура, условия смазывания, вибрация и износ. Для расчётной части принято число зубьев ведущей шестерни z1 = 24; при изменении частоты вращения от 4 000 до 16 000 об/мин частота зацепления возрастает от 1600 до 6 400 Гц. Показано, что повышение скорости не следует оценивать изолированно: оно одновременно изменяет динамику зацепления, тепловой режим и требования к формированию смазочного слоя. Сформирована причинно-следственная схема «нагрузка и скорость – контактно-тепловые условия – смазывание – трение и износ – вибрация – надёжность». Практическая значимость работы состоит в выборе измеряемых параметров для будущего стендового исследования: крутящего момента, частоты вращения, температуры масла, вибрации и состояния поверхности зубьев. Предложенный подход может использоваться как исходная методика для оценки технического состояния и дальнейшего прогнозирования остаточного ресурса редуктора.
Abstract
The study aims to systematize operating factors governing the reliability of electric-vehicle reduction-gear transmissions and to identify parameters suitable for subsequent experimental monitoring. The method combines a comparative analysis of recent studies on high-speed EV gears with a transparent calculation study for a single-stage gear pair. Load, rotational speed, temperature, lubrication, vibration and wear are considered. For the calculation, the driving gear is assumed to have 24 teeth; increasing its speed from 4,000 to 16,000 rpm raises the gear-mesh frequency from 1,600 to 6,400 Hz. The analysis shows that speed should not be treated as an isolated factor because it simultaneously changes mesh dynamics, thermal conditions and lubricant-film requirements. A causal chain linking load and speed, contact and thermal conditions, lubrication, friction and wear, vibration, and reliability is proposed. The practical outcome is a set of parameters for future bench testing: torque, speed, oil temperature, vibration and tooth-surface condition. The approach can support further assessment of gearbox technical condition and residual-life prediction.
Ключевые слова: электромобиль; редуктор; зубчатая передача; надёжность; смазывание; износ; вибрация.
Keywords: electric vehicle; reduction gearbox; gear transmission; reliability; lubrication; wear; vibration.
Введение
Электрификация автомобильного транспорта изменяет условия работы механической части силового привода. В большинстве легковых электромобилей электрическая машина связана с ведущими колёсами через компактный редуктор, работающий в широком диапазоне частот вращения и при быстро меняющемся крутящем моменте. Для высокоскоростных передач это усиливает требования к состоянию поверхностей зубьев, смазыванию, отводу тепла и виброакустическим характеристикам [2, 3].
Редуктор электромобиля работает в широком диапазоне момента и частоты вращения. Снижение вязкости масла уменьшает потери, но повышает требования к смазочной плёнке [3], а старение масла изменяет его свойства [1].
Динамика зацепления зависит от зубцовой частоты, погрешностей профиля и контактной жёсткости; вибрация является важным диагностическим признаком [7, 8].
Цель работы – систематизировать факторы надёжности зубчатой передачи и расчётно оценить влияние частоты вращения на зубцовую частоту.
Материалы и методы
Объект исследования – зубчатая передача одноступенчатого редуктора электромобиля; предмет – влияние эксплуатационных факторов на её техническое состояние.
Проведён сравнительный анализ публикаций 2022–2026 гг. по высокоскоростным EV-передачам, смазыванию, вибрации и износу [1–10]. Факторы сгруппированы по схеме «воздействие – параметр – повреждение».
На втором этапе проведено расчётное исследование, не имитирующее конкретную серийную трансмиссию. Его задача – количественно показать влияние частоты вращения ведущей шестерни на частоту повторения контакта зубьев. Для модельной зубчатой пары принято число зубьев ведущей шестерни z1 = 24. Частота зацепления определялась по выражению fm = z1·n/60, где n - частота вращения ведущей шестерни, об/мин. Рассмотрены четыре режима: 4 000, 8 000, 12 000 и 16 000 об/мин. Такой расчёт не заменяет испытание на стенде и используется только как воспроизводимая оценка динамического возбуждения.
Результаты и обсуждение
Анализ источников выделил шесть основных факторов: нагрузку, частоту вращения, температуру, состояние смазочного материала, вибрацию и износ. Высокая скорость повышает требования к зубчатым колёсам, подшипникам и смазыванию [3], а испытания трансмиссионных масел подтверждают необходимость учитывать изменение их свойств в эксплуатации [1].
Для модельной шестерни с z1 = 24 расчёт дал частоту зацепления 1 600 Гц при 4 000 об/мин, 3 200 Гц при 8 000 об/мин, 4 800 Гц при 12 000 об/мин и 6 400 Гц при 16 000 об/мин. Таким образом, четырёхкратное увеличение частоты вращения приводит к четырёхкратному росту частоты периодического зубцового возбуждения. Это не означает автоматического четырёхкратного роста износа, однако показывает, что число циклов контакта и спектральная область вибрации существенно меняются.
Таблица 1.
Связь эксплуатационных факторов с контролируемыми параметрами
| Фактор | Физическое действие | Контролируемый параметр | Вероятное проявление |
| Нагрузка | Контактные напряжения и деформация | Крутящий момент | Усталость, pitting |
| Частота вращения | Частота контактов и динамическое возбуждение | об/мин, частота зацепления | Вибрация, тепловые потери |
| Температура | Изменение вязкости и условий плёнкообразования | Температура масла | Рост трения/износа |
| Смазывание | Разделение контактирующих поверхностей | Состояние/вязкость масла | Scuffing, micropitting |
| Вибрация | Отражает динамику зацепления и дефекты | Ускорение, спектр | Диагностический признак |
| Износ | Изменение профиля и шероховатости | Состояние поверхности | Шум, вибрация, снижение ресурса |
Полученная зависимость задаёт диапазон зубцовых частот для будущего вибрационного контроля; вибрацию следует оценивать совместно с нагрузкой и температурой [7, 8].
Смазочный материал снижает трение и участвует в отводе тепла. Для высокоскоростных EV-передач свойства масла должны соответствовать конструкции и режиму работы редуктора [10, 3]; поэтому температуру масла целесообразно контролировать в эксперименте.

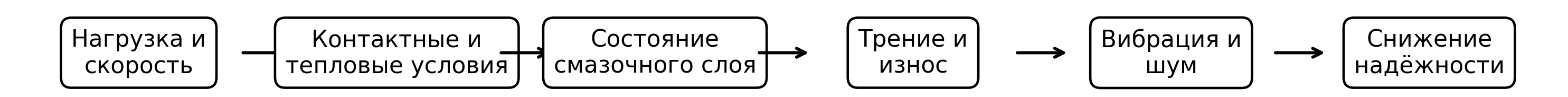

Сформирована причинная цепочка: нагрузка и скорость → контактно-тепловые условия → смазывание → трение и износ → вибрация → снижение надёжности.
Заключение
1. Эксплуатационная надёжность зубчатой передачи редуктора электромобиля определяется совместным влиянием нагрузки, частоты вращения, температуры, смазывания, вибрации и износа; оценка одного параметра без учёта режима работы недостаточна.
2. Расчётное исследование для ведущей шестерни с 24 зубьями показало рост частоты зацепления с 1 600 до 6 400 Гц при увеличении частоты вращения с 4 000 до 16 000 об/мин. Полученный диапазон может использоваться при выборе параметров вибрационного контроля в последующих испытаниях.
3. В дальнейшем целесообразно синхронно регистрировать крутящий момент, частоту вращения, температуру масла и вибрацию, сопоставляя их с состоянием поверхности зубьев.
