Совершенствование технологии процессов теплоизоляции наружных стен многоэтажных жилых зданий
УДК 699.86:69.05
Аннотация
В статье разработана интегрированная организационно-технологическая модель выполнения наружной теплоизоляции стен многоэтажных жилых зданий. Модель объединяет теплотехническое проектирование, BIM-зонирование фасада, комплектную поставку материалов по захваткам, механизацию приготовления и нанесения клеевых составов, поточную синхронизацию бригад, контроль температурно-влажностных условий, цифровые чек-листы и приемочную инфракрасную термографию. Для демонстрации расчетной процедуры сформирован воспроизводимый сценарный массив из 30 сопоставимых фасадных захваток, каждая из которых рассчитана для базовой и усовершенствованной технологии; модельные значения не представляются как фактические данные конкретной строительной организации. Предложен индекс технологической зрелости теплоизоляционных работ, включающий семь групп факторов. Расчет для наружной стены из газобетона с минераловатным слоем толщиной 120 мм показывает снижение коэффициента теплопередачи с 0,59 до 0,21 Вт/(м²·К), то есть примерно на 64,4 %. По сценарным результатам средняя выработка возрастает с 9,65 до 12,91 м² на человеко-смену, продолжительность цикла на захватке сокращается на 21,0 %, доля дефектных участков — на 57,8 %, отходы теплоизоляционных плит — на 41,2 %, а организационные простои — на 38,9 %. Регрессионная модель указывает на положительную связь технологической зрелости с производительностью и отрицательную — с дефектностью. Практический результат исследования представлен в виде поэтапной технологической карты и системы контрольных точек, пригодной для адаптации к проектам нового строительства и термомодернизации многоквартирных домов.
Abstract
This paper develops an integrated organisational and technological model for external wall insulation of multi-storey residential buildings. The model combines thermal design, BIM-based façade zoning, work-package material logistics, mechanised preparation and application of adhesives, flow-line coordination of crews, temperature and humidity monitoring, digital checklists and final infrared thermography. A reproducible scenario dataset of 30 comparable façade work zones is used to demonstrate the calculation procedure for both a conventional and an improved process; the modelled values are not presented as audited data of any particular contractor. A seven-dimensional Thermal Insulation Technology Maturity Index is proposed. For an aerated-concrete wall with 120 mm mineral-wool insulation, the calculated U-value decreases from 0.59 to 0.21 W/(m²·K), or by approximately 64.4 %. In the scenario results, labour productivity rises from 9.65 to 12.91 m² per person-shift, the work-zone cycle time falls by 21.0 %, defective area by 57.8 %, insulation waste by 41.2 % and organisational downtime by 38.9 %. Regression results indicate a positive association between technology maturity and productivity and a negative association with defects. The practical output is a staged process map and quality-control system adaptable to new construction and thermal renovation of apartment buildings.
Ключевые слова: наружная теплоизоляция; многоэтажный жилой дом; фасад; ETICS; минеральная вата; технологический поток; BIM; контроль качества; тепловые мосты; энергоэффективность.
Keywords: external thermal insulation; multi-storey residential building; façade; ETICS; mineral wool; flow-line construction; BIM; quality control; thermal bridges; energy efficiency.
1. Введение
Наружные стены являются одним из основных элементов теплового контура многоэтажного жилого здания. Их эксплуатационная надежность определяется не только толщиной и теплопроводностью утеплителя, но и качеством подготовки основания, непрерывностью теплоизоляционного слоя, правильностью устройства оконных откосов, балконных примыканий, деформационных швов и других узлов. Даже при корректном теплотехническом проектировании локальные нарушения технологии образуют тепловые мосты, повышают влажностную нагрузку и сокращают срок службы фасадной системы [4–6].
Повышение энергетической эффективности жилищного фонда особенно актуально в условиях роста стоимости энергетических ресурсов и необходимости снижения эксплуатационных расходов. Наружная теплоизоляция позволяет уменьшить теплопотери без сокращения полезной площади помещений, стабилизировать температурный режим несущей стены и повысить комфорт внутренней среды. Одновременно фасадные работы на многоэтажных объектах связаны с высотной логистикой, погодными ограничениями, большой протяженностью фронта и необходимостью контроля скрытых операций.
Системы наружной теплоизоляции с тонкослойным штукатурным слоем (ETICS) представляют собой комплект взаимосвязанных компонентов: клеевой состав, теплоизоляционные плиты, механические крепления, базовый армированный слой, сетку, грунтовку и декоративное покрытие. Надежность системы определяется их совместимостью и соблюдением технологического регламента. Международные документы рассматривают ETICS как единую систему, поэтому произвольная замена компонентов или изменение схемы монтажа должно быть исключено [3, 9].
На строительной площадке наиболее распространены несинхронная работа звеньев, подача материалов без привязки к захваткам, неподтвержденная готовность основания, пропуск промежуточной приемки и позднее выявление дефектов. При традиционной организации контроль часто проводится после завершения слоя, когда часть критических параметров уже скрыта. Это приводит к переделкам, простоям и перерасходу материалов.
Цель исследования — разработать компактную организационно-технологическую модель, повышающую качество и производительность процессов наружной теплоизоляции стен многоэтажных жилых зданий. Для достижения цели решены задачи: проанализированы технологические риски; сформирована последовательность операций и контрольных точек; выполнен теплотехнический расчет; проведено сценарное сравнение базового и усовершенствованного вариантов; сформулированы рекомендации по внедрению.
2. Теоретические положения и постановка задачи
2. 1. Выбор фасадной системы
Для утепления многоэтажных жилых зданий применяются штукатурные системы ETICS, навесные вентилируемые фасады и префабрикованные утепленные панели. Выбор решения зависит от пожарных требований, архитектуры, состояния основания, доступной механизации, климатических условий и требований к ремонтопригодности. В настоящем исследовании в качестве расчетной принята ETICS с минераловатными плитами, поскольку такая система обеспечивает высокую теплотехническую непрерывность и позволяет детально исследовать влияние мокрых процессов, логистики и промежуточного контроля.
Таблица 1.
Сравнение основных решений наружной теплоизоляции
| Система | Преимущества | Технологические ограничения | Рациональное применение |
|---|---|---|---|
| ETICS с минеральной ватой | непрерывный слой; высокая паропроницаемость; малое число металлических мостов | мокрые процессы; зависимость от погоды; строгий контроль клея, анкеров и армирования | новое строительство и термомодернизация многоэтажных жилых зданий |
| ETICS с EPS | небольшая масса; удобная резка; высокая тепловая эффективность | ограничения по пожарной безопасности и устройству рассечек | объекты и участки, допускаемые действующими нормами |
| Навесной вентилируемый фасад | сухой монтаж; ремонтопригодность; широкий выбор облицовки | мосты через кронштейны; высокая роль геодезии и анкеров | высотные объекты с повышенными требованиями к облицовке |
| Префабрикованные панели | заводская готовность; высокая скорость монтажа | требовательность к точности стыков и грузоподъемной логистике | серийное строительство и крупные программы реконструкции |
2.2. Технологические риски и принципы совершенствования
Основные дефекты фасадного утепления формируются на стыке отдельных операций. Недостаточная площадь приклейки увеличивает деформации плит; совпадение вертикальных швов и незаполненные зазоры создают локальные теплопроводные включения; неправильная посадка анкеров снижает устойчивость системы; недостаточный нахлест сетки вызывает трещины. Особую опасность представляют откосы, парапеты, углы, балконные плиты и места прохождения инженерных элементов.

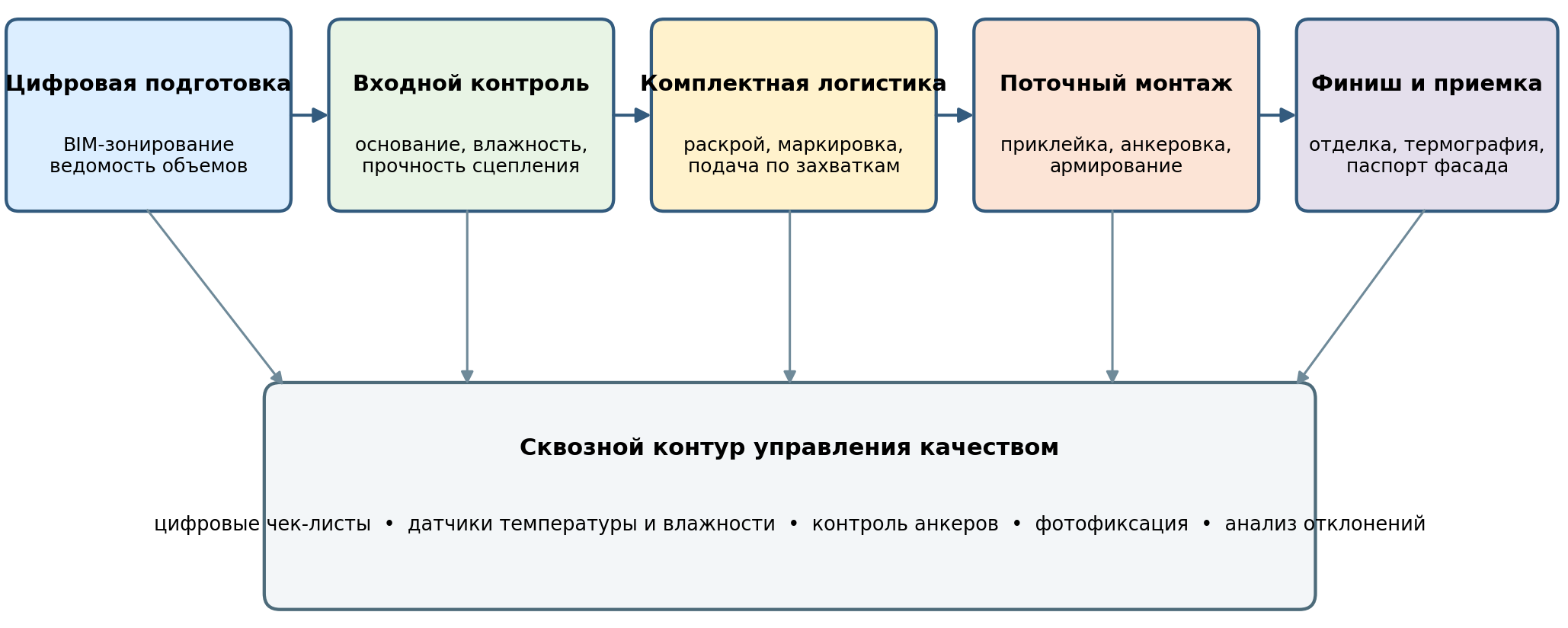

Совершенствование технологии должно основываться на пяти принципах: цифровая подготовка фасада; объективная оценка основания; комплектование материалов по захваткам; синхронизация специализированных звеньев по единому такту; приемка каждой скрытой операции до ее закрытия. Такой подход переносит контроль качества из завершающей стадии внутрь производственного потока.
Рабочая гипотеза состоит в том, что объединение перечисленных принципов повышает выработку не за счет форсирования ручных операций, а за счет уменьшения ожиданий, перемещений, повторного приготовления смесей, переделок и незавершенного производства. Научная новизна заключается в интеграции теплотехнического расчета, BIM-зонирования, поточной организации и цифровой прослеживаемости в единую технологическую модель.
3. Материалы и методы
3. 1. Расчетный объект и организация исследования
В качестве модельного объекта принят 12-этажный жилой дом с общей площадью фасадов 8640 м². Площадь непрозрачных участков после исключения оконных и дверных проемов составляет 6480 м². Фасад разделен на 30 сопоставимых технологических захваток средней площадью 288 м². Для каждой захватки рассмотрены два сценария: базовый и усовершенствованный.
Базовый сценарий отражает традиционную последовательность с разрозненной подачей материалов, периодическим контролем и ограниченной фиксацией скрытых работ. Усовершенствованный сценарий предусматривает BIM-разбивку, маркировку комплектов, подтверждение готовности основания, контроль климатических условий, пооперационные цифровые чек-листы и балансировку звеньев. Массив носит сценарный характер и используется для воспроизводимой демонстрации методики; при внедрении он должен быть заменен фактическим хронометражем.
3.2. Теплотехническая модель
Термическое сопротивление каждого однородного слоя определялось по выражению:
Rᵢ = δᵢ / λᵢ, (1)
где δi — толщина слоя, м; λi — расчетная теплопроводность материала, Вт/(м·К). Полное сопротивление теплопередаче плоского фрагмента стены рассчитывалось с учетом поверхностных сопротивлений:
R0 = Rsi + Σ(δi / λi) + Rse; U = 1 / R0. (2)
Для оценки влияния узлов учитывается приведенный коэффициент теплопередачи, включающий линейные ψ и точечные χ тепловые мосты. Расчетная экономия теплоты через непрозрачную часть фасада определялась через разность коэффициентов теплопередачи и градусо-сутки отопительного периода:
ΔQ = 24 · (U0 − U1) · A · HDD / 1000. (3)
3.3. Технологическая последовательность и показатели
Таблица 2.
Основные этапы и встроенные контрольные точки
| Этап | Основные операции | Контрольный результат |
|---|---|---|
| Подготовка | обмер, карта дефектов, пробные отрывы, BIM-зонирование | подтверждены прочность, влажность и геометрия основания |
| Комплектование | раскрой, маркировка, упаковка по захваткам | материалы соответствуют сменному заданию, отходы минимизированы |
| Монтаж плит | приклейка с перевязкой, заполнение швов, выравнивание | подтверждены площадь контакта и плоскостность |
| Анкеровка и узлы | крепление, откосы, углы, примыкания, рассечки | зафиксированы глубина, количество анкеров и непрерывность контура |
| Армирование и отделка | базовый слой, сетка, грунтовка, декоративное покрытие | подтверждены толщина, нахлесты и климатический режим |
| Приемка | визуальный контроль, простукивание, термография, паспорт фасада | закрыты замечания и сформирована цифровая история участка |
Производительность труда определялась как отношение принятой без замечаний площади Aacc к суммарным трудозатратам Tl: P = Aacc/Tl. Доля дефектной площади рассчитывалась отношением площади дефектов к смонтированной площади, а коэффициент отходов — отношением сверхнормативного расхода утеплителя к нормативному. Продолжительность цикла измерялась от начала подготовки захватки до разрешения на переход к следующему завершенному слою.
Для комплексной характеристики применен индекс технологической зрелости (ИЗТ), включающий готовность основания, комплектную логистику, механизацию, поточную синхронизацию, климатический контроль, контроль скрытых работ и цифровую прослеживаемость. Каждый фактор оценивался по шкале 0–100 баллов; итоговый индекс рассчитывался как взвешенная сумма. Различия двух сценариев оценивались парным сравнением по 30 захваткам.
4. Результаты и обсуждение
4. 1. Теплотехнический результат

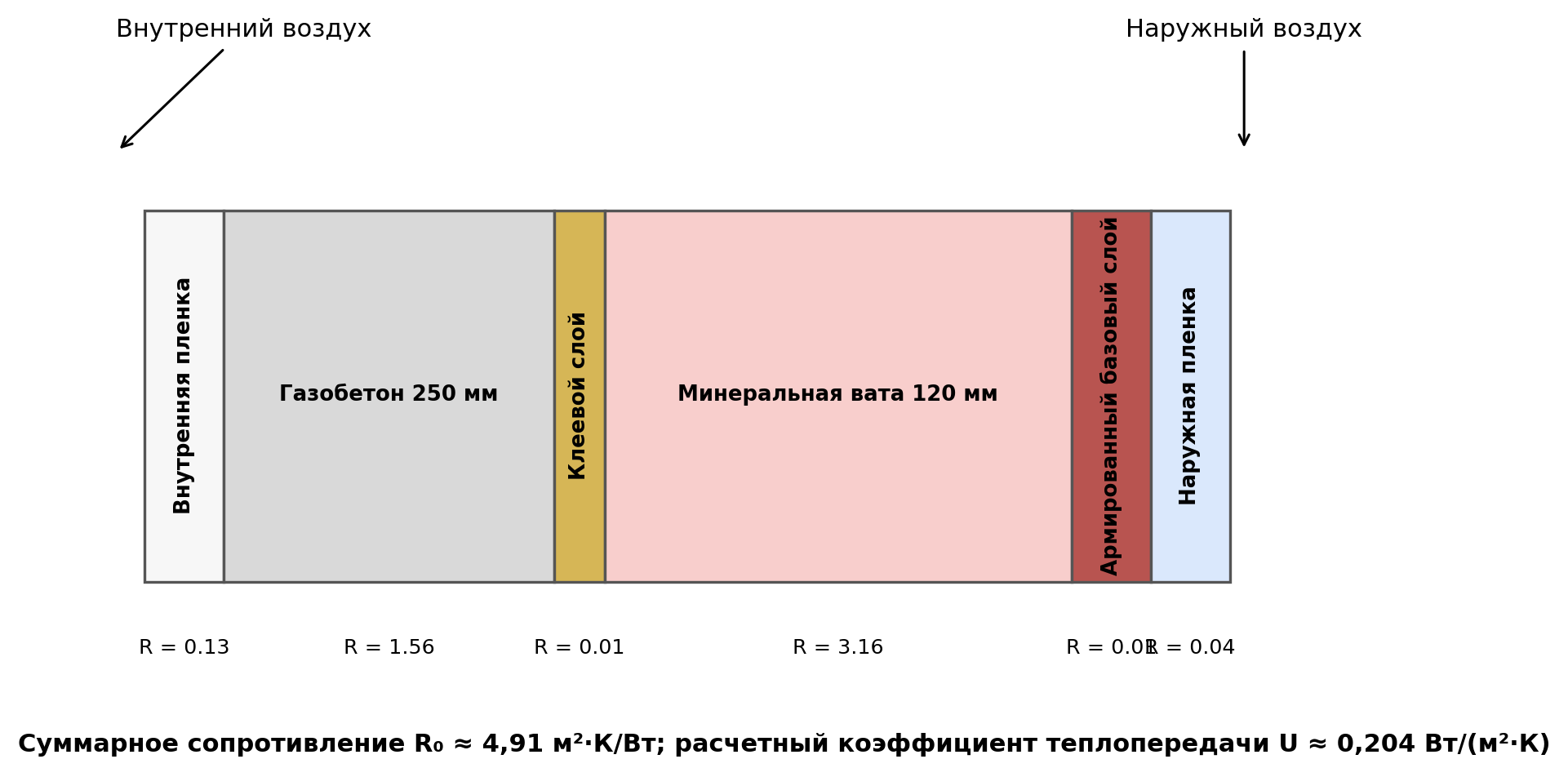

Таблица 3.
Расчет сопротивления теплопередаче утепленной стены
| Слой | Толщина, м | λ, Вт/(м·К) | R, м²·К/Вт |
|---|---|---|---|
| Внутреннее поверхностное сопротивление | — | — | 0,130 |
| Газобетон | 0,250 | 0,160 | 1,563 |
| Клеевой слой | 0,005 | 0,700 | 0,007 |
| Минераловатная плита | 0,120 | 0,038 | 3,158 |
| Армированный базовый слой | 0,005 | 0,700 | 0,007 |
| Наружное поверхностное сопротивление | — | — | 0,040 |
| Итого R₀ / U | — | — | 4,905 / 0,204 |
Для исходной стены коэффициент теплопередачи принят равным 0,59 Вт/(м²·К). После устройства наружного слоя минеральной ваты толщиной 120 мм расчетное значение составляет около 0,204 Вт/(м²·К), то есть снижается приблизительно на 65 %. При площади непрозрачной части фасада 6480 м² и HDD = 2200 К·сут расчетное уменьшение передачи теплоты достигает около 130 тыс. кВт·ч в год. Значение характеризует сравнительный эффект ограждающей конструкции и не заменяет энергетическое моделирование здания
Практический результат зависит от качества узлов. Непрерывность слоя у перекрытий, откосов и балконных примыканий должна подтверждаться проектными деталями и приемкой до устройства отделки. При наличии металлических элементов и сложной геометрии требуется расчет тепловых мостов по ISO 10211 [5].
4.2. Организационно-технологические показатели

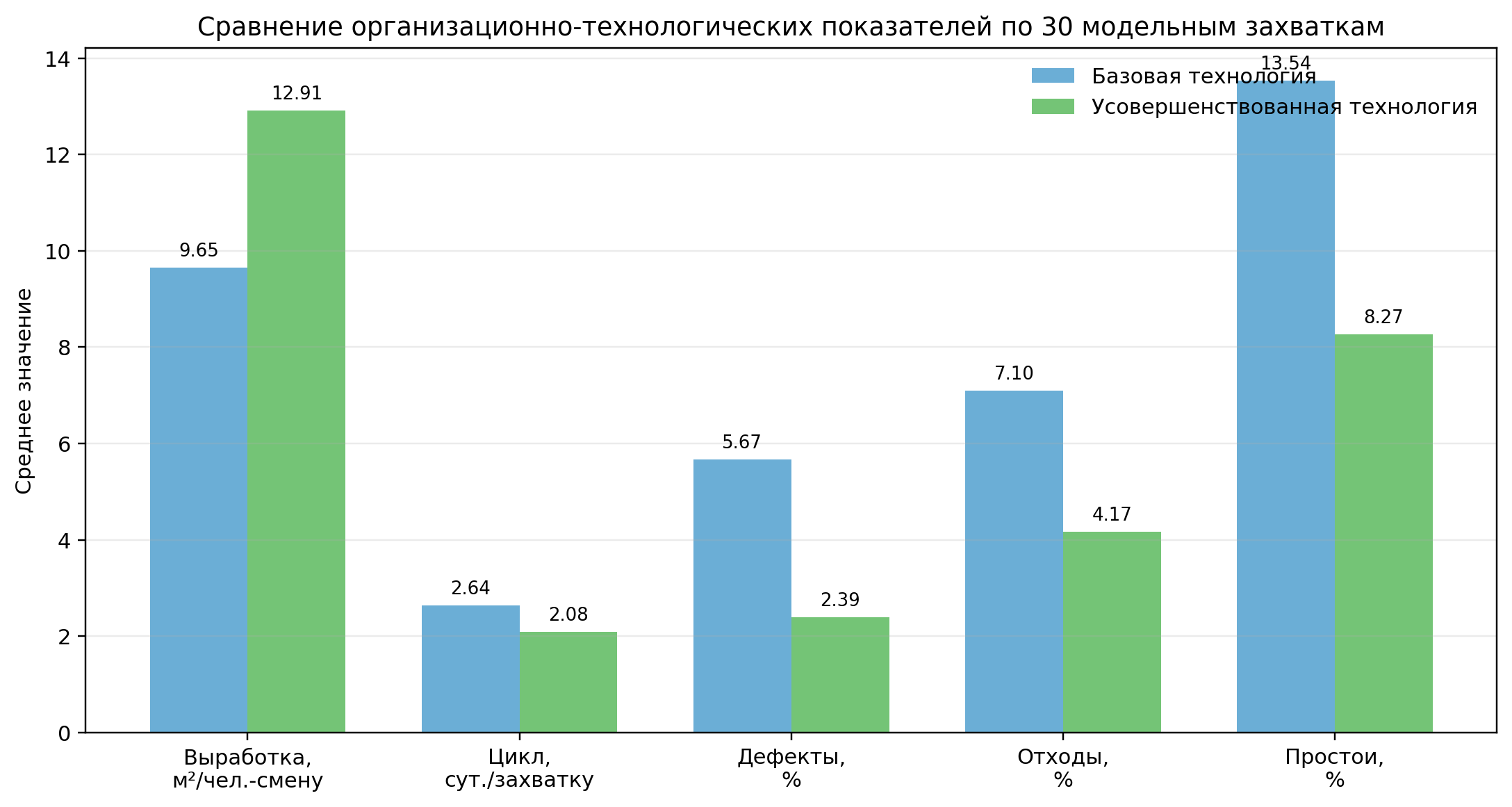

Таблица 4.
Сравнение результатов по 30 модельным захваткам
| Показатель | Базовый вариант | Усовершенствованный вариант | Изменение |
|---|---|---|---|
| Выработка, м²/чел.-смену | 9,65 ± 0,66 | 12,91 ± 0,99 | +33,8 % |
| Цикл захватки, сут. | 2,64 ± 0,18 | 2,08 ± 0,16 | −21,0 % |
| Дефектная площадь, % | 5,67 ± 0,73 | 2,39 ± 0,65 | −57,8 % |
| Отходы плит, % | 7,10 ± 0,55 | 4,17 ± 0,34 | −41,2 % |
| Организационные простои, % | 13,54 ± 1,08 | 8,27 ± 0,76 | −38,9 % |
Средняя выработка увеличилась с 9,65 до 12,91 м²/чел.-смену. Рост объясняется предварительным комплектованием материалов, уменьшением непроизводительных перемещений, устойчивой подачей смесей и снижением объема повторных операций. Продолжительность цикла захватки уменьшилась с 2,64 до 2,08 суток, что обеспечивает более равномерное перемещение звеньев и сокращает незавершенное производство.
Наибольшее относительное улучшение получено по дефектной площади — снижение на 57,8 %. Ключевым фактором является приемка скрытых работ: площадь приклейки, схема анкеров, нахлесты сетки и состояние узлов фиксируются до закрытия последующим слоем. Отходы плит уменьшились на 41,2 % благодаря раскрою и маркировке комплектов по захваткам. Организационные простои сократились на 38,9 %.
Сценарный сетевой расчет показал возможность сокращения суммарной продолжительности фасадного цикла со 118 до 93 рабочих дней без увеличения предельной численности основных звеньев. Эффект достигается за счет балансировки операций и ограничения фронта незавершенных работ, а не за счет нарушения технологических выдержек.
4.3. Экономическая и эксплуатационная интерпретация
Экономический эффект формируется из трех составляющих: снижения трудозатрат, уменьшения отходов и сокращения переделок. Для модельного объекта расчетная стоимость фасадного цикла уменьшилась с 356,4 до 333,8 тыс. сум/м². С учетом затрат на BIM-подготовку, обучение и цифровой контроль чистый эффект составил около 123,3 млн сум. Показатель является расчетным и должен уточняться по локальным ценам, составу механизации и договорной схеме конкретного проекта.
Эксплуатационная эффективность связана с сохранением проектного сопротивления теплопередаче. Дефекты приклейки и незаполненные швы могут существенно ухудшать фактическую тепловую защиту [10]. Поэтому термография целесообразна как приемочный инструмент, но ее следует проводить при достаточном температурном перепаде, без прямого солнечного облучения и сильного ветра в соответствии с общими процедурами ISO 6781 – 1 [8].
Полученные результаты подтверждают системный характер эффективности: увеличение толщины утеплителя без организационной дисциплины не обеспечивает устойчивого результата. Проектирование, логистика, монтаж и контроль должны рассматриваться как единая производственная система.
5. Практические рекомендации
Таблица 5.
Рекомендуемые мероприятия по внедрению
| Направление | Рекомендуемое действие | Ожидаемый результат |
|---|---|---|
| Проектная подготовка | создать BIM-модель фасада, классифицировать узлы и зоны риска | точные объемы, отсутствие неучтенных элементов |
| Пробный участок | выполнить эталонную захватку и испытания сцепления | утвержденные нормы времени и образец качества |
| Логистика | комплектовать и маркировать материалы на одну захватку | снижение перемещений, ожиданий и отходов |
| Контроль основания | измерять влажность, прочность и отклонение плоскости | предотвращение отслоений и перерасхода клея |
| Скрытые работы | не закрывать приклейку, анкеры и сетку до цифровой приемки | прослеживаемость критических параметров |
| Климатический режим | фиксировать температуру, влажность и ветер; применять защитные сетки | стабильное твердение мокрых слоев |
| Финальная приемка | выполнить визуальный контроль, термографию и цифровой паспорт | выявление аномалий до сдачи объекта |
Внедрение рекомендуется выполнять поэтапно. На первом этапе стандартизируются технологические карты, чек-листы и критерии приемки. На втором этапе вводятся BIM-зонирование, комплектная логистика и маркировка материалов. На третьем этапе формируется цифровой паспорт фасада с фотографиями скрытых операций, результатами испытаний и перечнем примененных компонентов.
Производственный поток следует балансировать по такту захватки. Подготовка основания должна опережать монтаж не более чем на одну-две захватки; монтаж плит — армирование на величину технологической выдержки. Чрезмерное расширение фронта создает незавершенное производство, усложняет защиту от осадков и увеличивает риск повреждения открытого утеплителя.
Минимальный набор измеримых критериев включает прочность и влажность основания, площадь контакта клея, плоскостность плит, глубину и количество анкеров, нахлест сетки, толщину базового слоя, температуру и влажность воздуха. Контроль должен быть связан с ответственным исполнителем и конкретной захваткой.
Для многоэтажных объектов технологические решения необходимо согласовывать с требованиями пожарной безопасности и охраны труда. Конкретная схема противопожарных рассечек, тип утеплителя и состав системы принимаются по национальным нормам и документам производителя. Средства подмащивания и подачи материалов выбираются с учетом геометрии фасада, ветровых условий и безопасной производительности.
6. Заключение
Разработана усовершенствованная технология процессов наружной теплоизоляции стен многоэтажных жилых зданий, объединяющая теплотехническое проектирование, BIM-зонирование, комплектную логистику, поточную синхронизацию и пооперационный цифровой контроль. В отличие от традиционного подхода объектом управления является законченная захватка с подтвержденным качеством скрытых операций.
Расчет модельной стены показал снижение коэффициента теплопередачи с 0,59 до 0,204 Вт/(м²·К). Сценарное сравнение 30 захваток установило увеличение выработки на 33,8 %, уменьшение цикла на 21,0 %, дефектной площади на 57,8 %, отходов на 41,2 % и простоев на 38,9 %. Эти результаты подтверждают целесообразность комплексного совершенствования технологических и организационных процедур.
Практическая ценность исследования состоит в переводе общих требований энергоэффективности и надежности в систему измеримых контрольных точек. Применение предложенной модели позволяет сократить переделки, обеспечить прослеживаемость качества и приблизить фактические характеристики фасада к проектным значениям.
