ИССЛЕДОВАНИЕ СТРУКТУРЫ И ТЕХНОЛОГИИ ПОЛУЧЕНИЯ ПЛЮШЕВОГО ТРИКОТАЖА НА БАЗЕ ЖАККАРДОВОГО ПЕРЕПЛЕТЕНИЯ

АННОТАЦИЯ

В условиях растущего потребительского спроса на изделия из трикотажных полотен особую роль приобретает максимальное использование возможностей оборудования для выпуска полотен разного ассортимента и назначения. Целью работы является исследование структуры и технологии формирования плюшевого трикотажа с использованием жаккардового переплетения, тем самым обеспечивается расширение ассортиментной серии жаккардовых трикотажных полотен для изготовления изделий специального назначения. При этом важной характеристикой трикотажного полотна является его материалоемкость, которая обусловлена поверхностной плотностью, толщиной и объемной плотностью. Полученные образцы плюшевых полотен на базе жаккардового переплетений проходили испытания на физико-механические свойства по стандартной методике.

ABSTRACT

With growing consumer demand for knitted fabrics, maximizing the capabilities of equipment for producing fabrics for a variety of applications is of particular importance. The aim of this study is to investigate the structure and formation technology of plush knitwear using a jacquard weave, thereby expanding the range of jacquard knitted fabrics for the manufacture of specialty products. An important characteristic of knitted fabric is its material consumption, which is determined by its surface density, thickness, and bulk density. The resulting plush fabric samples based on a jacquard weave were tested for their physical and mechanical properties using standard methods.

Ключевые слова: жаккардовое переплетение, плющ, трикотажное полотно, петельный ряд, нити, игла, крючок.

Keywords: jacquard weave, ivy, knitted fabric, loop row, threads, needle, hook.

Введение

Развитие трикотажного производства обусловлено повышающимся с каждым днем спросом на трикотажные изделия. Это объясняется тем, что трикотажные изделия отличаются повышенными гигиеническими и эксплуатационными свойствами, отвечают эргономическим требованиям, а также имеют высокую функциональность, внешне красивы, в результате этого в настоящее время их применяют при изготовлении специальной одежды в различных условиях эксплуатации [3, 4, 16, 19, 20, 21, 28]. Следует отметить, что производительность современных трикотажных машин значительно выше, чем у ткацких станков.

Одним из путей расширения ассортимента и улучшения качества выпускаемых трикотажных изделий является разработка новых структур и способов выработки формоустойчивого трикотажа на комбинированной основе [2, 8, 17, 24, 27].

Важным показателем качества трикотажа для верхних изделий является его формоустойчивость, под которой обычно понимают способность трикотажа восстанавливать первоначальную форму в процессе релаксации после деформаций [1, 6, 10, 29].

Среди трикотажных полотен, которые успешно используются при изготовлении верхних, теплых бельевых, детских изделий, а также изделий технического назначения, определенный интерес представляют плюшевые полотна, обладающие улучшенными теплозащитными свойствами c использованием, например, жаккардовых переплетений [5, 18, 22, 23, 25].

C применением жаккардового переплетения необходимый рельефных и/или рисунчатый эффект создается либо сочетанием петель, образованных из нитей разных цветов и толщин, либо неоднородностью петельной структуры за счет нерегулярного образования петель. В таких переплетениях петельные ряды образуются из нескольких нитей разных цветов либо неоднородностью петельной структуры за счет нерегулярного образования петель. В таких переплетениях петельные ряды образуются из нескольких нитей при условии выборочного образования петель каждой нитью по заданной программе.

Жаккардовый трикотаж вырабатывают на базе главных, производных, одинарных и двойных, кулирных и основовязаных переплетений [11].

В жаккардового трикотаже, также как и в трикотаже прессового переплетения, петли каждого ряда образуются не подряд. В местах пропущенных петель тянется нить в виде протяжки, располагающейся сзади образованных петель. Но если в трикотаже прессовых переплетений нить всегда прокладывается на иглу, то в трикотаже жаккардовых переплетений нить прокладывается на иглу лишь в том случае, если старая петля не сбрасывается. Кроме того, если в прессовом трикотаже столько набросков располагается под старой петлей, сколько раз не сбрасывалась эта петля, то в жаккардовом трикотаже каждый раз, как не сбрасывается старая петля и не образуется протяжка.

Жаккардовый трикотаж может быть регулярным и нерегулярным. Регулярным называют такой жаккардовый трикотаж, где все петли которого на каждой из его сторон образованы за одинаковое число циклов петлеобразования.

В нерегулярном трикотаже различные элементы петельной структуры имеют разные величины деформации. Менее растяжимы в направлении деформации элементы, имеющие большую степень ориентации. Например, при растяжении в длину меньшую деформацию имеют петли с высокими индексами, а при растяжении в ширину петли, имеющие большие протяжки. Трикотаж жаккардовых переплетений характеризуется большим многообразием. На базе трикотажа жаккардовых переплетений могут быть получены различные узорные эффекты: цветные, оттеночные, ажурные, рельефные и комбинации этих эффектов, которые по разнообразию и качеству близки к прессовым рисункам.

Трикотаж жаккардовых переплетений вырабатывается так же, как и прессовые переплетения на машинах, крючковыми и язычковыми иглами.

Чтобы при вязании жаккардового трикотажа на кулирных машинах с крючковыми иглами не образовалась новая петля, нужно не прокладывать новую нить и не сбрасывать старые петли.

На   круглых трикотажных машинах обычно нить прокладывается на стержни всех игл. Чтобы проложенная нить не пошла под крючок иглы, а могла сброситься с нее, необходимо перед моментом вынесения произвести прессование. А для того, чтобы не была сброшена этой иглой старая петля, не нужно прессовать эту иглу при нанесении.

Цель данной работы является исследование структуры и технологии формирования плюшевого трикотажа с использованием жаккардового переплетения, тем самым обеспечивается расширение ассортиментной серии жаккардовых трикотажных полотен для изготовления изделий специального назначения.

Объектом исследования являются хлопчатобумажная, полиакрилонитрильная пряжа, полиэфирная нить, трикотажные полотна, полученные на базе различных рисунчатых переплетений. Предмет исследования состоит в анализе петлеобразующих систем кругловязальных трикотажных машин.

Материалы и методы исследования

Исследования основаны на общих методах теоретической механики, сопротивления материалов, высшей математики, теории колебаний, технологии трикотажа и текстильного материаловедения.

Результаты и обсуждения

В результате проведенного исследования выявлены, что для осуществления вышеуказанных целей на этих машинах применяются:
а) рисуночные платины П, снабженные сбоку сухариками б (Рисунок 1, а), назначение которых производить прессование иглы перед моментом вынесения; кроме того, выемка вделается более глубокой для устранения кулирования проложенной нити с целью уменьшения ее расхода; б) узорные пресса, не прессующие те иглы, с которых рисуночная платина сбросила новую нить.

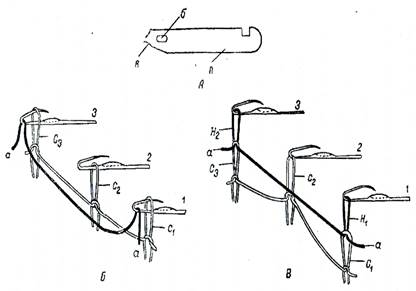

Рисунок 1. Технология получения (вязания) жаккардовых переплетений на круглых машинах с крючковыми иглами

На Рисунке 1, б дана схема расположения новой нити и старых петель в момент их нанесения. Из схемы видно, что на иглах 1 и 3 новая нить а-а вынесена под крючок, а старые петли С₁ и С₃ нанесены на крючок, на игле же 2 новая нить сброшена, а старая петля находится под крючком. На Рисунке 1, в дано расположение петель после момента формирования. Из схемы видно, что на иглах 1 и 3 из новой нити образовались петли Н₁ и Н₂, на игле 2 новая петля не образована, а нить а-а легла протяжкой за не сброшенной старой петлей С₂.

Расстановка узорных платин П и нарезка пресса зависят от рисунка.

На круглой трикотажной машине с крючковыми иглами, передвигающимися в продольном направлении порознь, трикотаж жаккардового переплетения вырабатывается путем выборочного включения игл в работу, т.е. путем подъема отдельных игл. Для этой цели применяются различные отборочные приспособления.

На машинах с язычковыми иглами трикотаж жаккардового переплетения вырабатывается обычно путем включения или не включения игл в работу.  Схема на Рисунке 2 иллюстрирует процесс выработки трикотажа жаккардового переплетения на одинарной машине, снабженной язычковыми иглами.

На Рисунке 2, а показано положение игл и старых петель после заключения и в момент прокладывания нити на иглы.  На рисунке видно, что старые петли С₁ и С₃ оказались заведенными за язычки игл И₁ и И₃, игла же И₂   не выдвинулась достаточно вперед, вследствие этого ее старая петля С₂ не попала за язычок, и на эту иглу не приложилась нить.

Рисунок 2. Технология (процесс) выработки трикотажа жаккардового переплетения на одинарной машине

В результате иглы И₁ и И₃ образовали новые петли Н₁ и Н₃ (Рисунок 2, б), сбросив на них старые петли С₁ и С₃, игла же И₂ новой петли не образовала, но в то же время и старой петли С не сбросила. Нить а, соединяющая новые петли Н₁ и Н₃, легла в виде прямого отрезка с изнанки не сброшенной петли С. На большинстве типов машин, вырабатывающих трикотаж жаккардового переплетения, те иглы, которые, не получают прокладываемой в этот момент нити, не включаются в работу [9, 12].

Жаккардовые переплетения широко применяются в производстве верхних трикотажных изделий. Они занимают особое место, по сравнению с другими рисунчатыми переплетениями, так как позволяют получать наибольшее разнообразие рисунков. Интерес потребителей к изделиям с жаккардовым рисунком постоянно достаточно высок в связи с тем, что жаккардовый рис. всегда может учитывать требования моды своим линейно-графическим построением внешнего вида: это либо мелким или крупным раппортом, геометрический орнамент или растительный рисунок, сочетание модных цветовых эффектов [26].

Верхние трикотажные изделия с крупным жаккардовым рисунком широко используются как изделия для спорта и отдыха, со спокойной расцветкой и мелким узором-для повседневной носки, с использованием нитей метанит и люрекс-как нарядные изделия и т. д.

Преимущества жаккардовых переплетений позволили нам выработать несколько вариантов формоустойчивого плюшевого трикотажа на базе жаккардового переплетения, отличающихся друг от друга количеством жаккардовых петель в раппорте переплетения.

Образцы полотен рекомендованных вариантов вязали на кругловязальной машине типа “Mayer&Cie”. В качестве грунтовой нити использовали пряжу Ne 50/1, волокнистый состав – хлопок, а плюшевой части применена пряжа полиэcтер 150D [7, 13, 14].

На Рисунке 3 показаны графическая запись жаккардового плюшевого трикотажа с III по VIII вариантов соответственно с 10, 12, 15, 18 и 20 % содержанием жаккардовых петель (ЖП) в раппорте переплетения.

Для примера рассмотрим две системы образования жаккардового плюшевого трикотажа.

В первой системе, например IV – варианта с 12 % ЖП, на иглы риппшайбы прокладывают плюшевую и грунтовую нити, а на иглы цилиндра-плюшевую нить. При этом каждая пятая игла риппшайбы образует из плюшевой и грунтовой нитей жаккардовые петли, а остальные иглы риппшайбы-замкнутые петли из плюшевой и грунтовой нитей. Остальные системы II и IV служат для съема плюшевых протяжек с игл цилиндра, а в системе III провязывают плюшевый ряд, т. е. на иглы риппшайбы прокладывают плюшевую и грунтовую нити, а на иглы цилиндра только плюшевую нить.

В V - варианте с 15 % содержанием жаккардовых петель в раппорте переплетения, формирование полотна осуществляется следующим образом. В первой системе на иглы риппшайбы прокладывают две нити - плюшевую и грунтовую, а на иглы цилиндра-плюшевую нить. При этом каждая третья игла риппшайбы образует жаккардовые петли, а остальные иглы-замкнутые петли из плюшевой и грунтовой нитей. Иглы цилиндра служат для образования плюшевых протяжек. Системы II, IV и VI служат для съема плюшевых протяжек с игл цилиндра, а в системах III и V провязывают плюшевый ряд, при этом иглы риппшайбы образуют замкнутые петли из двух нитей, плюшевых и грунтовых.

Вариант III – 10%                   Вариант IV – 12%                       Вариант V – 15%

Вариант VI – 18%                   Вариант VII – 20%                   Вариант VIII – 32%

Рисунок 3. Графические записи вариантов плюшевого трикотажа на базе жаккардового переплетения

Заключение

Таким образом, полученные результаты показали возможность путем комбинирования получить необходимую структуры и технологии формирования жаккардового плюшевого трикотажа с повышенными теплоизоляционными свойствами, тем самым обеспечивается расширение ассортиментной серии жаккардовых трикотажных полотен для изготовления изделий специального назначения [14, 15]. Это позволит повысить удовлетворенность пользователей, обеспечить устойчивую работу предприятий и сделать производственный процесс более эффективным.

Список литературы:

1. Андреева Е.Г. Особенности конструирования одежды с зонами различной растяжимости // Ж. “Швейная промышленность”. -1992. -№ 2.-С. 27-29.
2. Elizabeth Laletina, Igor Tyurin, Varvara Getmantseva, Alena Korobkova, Salikh Tashpulatov. Technological Aspects of Digital Clothing Design with Smart Fiber Optic Textiles // “International Conference on Physical Research & Engineering Technology Problems (PRETP 2024)”, AIP Conf. Proc. 3304, 030010-1-030010-6; https://doi.org/10.1063/5.0269027
3. I.N. Tyurin, S.Sh. Tashpulatov, B.Alimukhamedova, B.Rasulmukhamedova,  M.N. Rajapova, D.O. Savchenko. A Novel Composite Textile Structure with Thermoregulation Properties Based on Graphene Oxide and Phase Change Materials // This Springer imprint is published by the registered company Springer Nature Switzerland AG The registered company address is: Gewerbestrasse 11, 6330 Cham, Switzerland V. Karev (Ed.): PMMEEP 2023, SPEES, pp. 561-567, 2025. https://doi.org/10.1007/978-3-031-88459-7_55
4. Igor Tyurin, Salikh Tashpulatov, Marina Guseva, Varvara Getmantseva, Dmitry Savchenko, Olesya Shashkova. Digital Design of Clothing Made from Reflective Textile Materials // “International Conference on Physical Research & Engineering Technology Problems (PRETP 2024)”, AIP Conf. Proc. 3304, 030011-1-030008-6; https://doi.org/10.1063/5.0269030
5. Igor Tyurin, Nikolay Solnykov, Varvara Getmantseva, Salikh Tashpulatov, Marguba Rajapova. Development Of New Functional Packages of Textile Materials with Ir-Reflecting Properties for Ensuring Personal Safety in the Digital Epoch // Fibre Chemistry, Vol. 56, No. 5, January, 2025 (Russian Original No. 5, September—October, 2024) DOI 10.1007/s10692-025-10585-8
6. Каратаев М.С., Ташпулатов С.Ш., Нурмаматова  O.И., Мамедова Х.Ф., Ахмедов Р.Т., Рузибоев Р.Р. Разработка технологии получения формоустойчивого двустороннего футерованного трикотажа // «Известия вузов. Технология текстильной промышленности», №5 (359), 2021, C. 101-105 https://ttp.ivgpu.com/wp-content/uploads/2021/12/395_19.pdf
7. Каратаев М.С., Махмудова Г.И., Мырхалыков Ж.У., Нурмаматова О.И., Даутова Ж.Б. Совершенствование конструкций элементов петлеобразующей системы для улучшения технологической возможности  трикотажной машины // «Известия вузов. Технология текстильной промышленности», №1 (355), 2015, C.116-118 https://ttp.ivgpu.com/wp-content/uploads/2015/10/355_31.pdf
8. Кочкорбаева Ч.Т., Ташпулатов С.Ш. Требования к специальной одежде для строителей // Международный Форум «Научное сотрудничество в Евразийском пространстве: цифровизация и модернизация промышленности с применением искусственного интеллекта», ТУТ, Душанбе, 10 апреля 2025 года, С. 76-78. https://www.elibrary.ru/item.asp?id=80565297
9. Кудрявин Л.А., Поспелов Е.П., Соловьев Н. А. и др.; Лабораторный практикум по технологии трикотажного производства; Легкая индустрия.,1979 г.
10. Махмудова Г.И., Мырхалыков Ж.У., Сатаев М.И., Каратаев М.С., Нурмаматова О.И., Ахметова А.Б. Экспериментальное измерение натяжения плюшевой нити в  процессе  петлеобразования // «Известия вузов. Технология текстильной промышленности», №1 2016, C.214-218.
11. Махмудова. Г.И. «Трикотаж технологиясы». Учебное пособие.-Шымкент, 2008.
12. Махмудова Г.И. Параметры и свойства  плюшевого трикотажа. Журнал «Проблемы  текстиля».- Ташкент-2010.-№1.-С. 98-101.
13. Махмудова Г.И., Ташпулатов С.Ш., Нурмаматова  O.И., Зуфарова З.У., Кайранбеков Г.Д. Анализ физико-механических свойств плюшевого трикотажа на базе прессового переплетения // «Известия вузов. Технология текстильной промышленности», №3 (399), 2022, C.97-101. DOI 10.47367/0021-3497_2022_3_97 https://ttp.ivgpu.com/wp-content/uploads//2023/01/399_16i.pdf
14. Нурмаматова О.И., Холиков К.М., Ахмедова З.М., Махмудова Г.И. Камуфляжный функциональный маскхалат из жаккардового трикотажа // Заявка на выдачу патента на промышленный образец SAP 20250202 от 30.06.2025.
15. Нурмаматова О.И., Холиков К.М., Ёқубжанов Н.Н., Қурбанов Б.М., Ахмедова З.М., Махмудова Г.И. Камуфляж для маскхалата из жаккардового трикотажого полотна с высокими теплозащитными свойствами // Заявка на выдачу патента на промышленный образец SAP 20250186 от 13.06.2025.
16. Risolatkhon Sheraliyeva, Zulfiya Zufarova, Kamola Fuzailova, Maksim Yakushov, Salikh Tashpulatov, Irina Cherunova, Kurbanali Kholiqov. Dependence Of The Topology Of Damage To EcoFriendlywetsuits Under Different Scenarios Of Their Use For Digital Design // Internional Conference Ptlicisiws-2022.
17. Salikh Tashpulatov, Islom Khakimzhonov, Marguba Rajapova, Irina Cherunova, Serzod Korabayev, Rashidbek Atajanov. Research and Development of Special Clothing for Protection against Thermal Effects // “International Conference on Physical Research & Engineering Technology Problems (PRETP 2024)”, AIP Conf. Proc. 3304, 030027-1-030027-15; https://doi.org/10.1063/5.0269163
18. Стенькина М.П., Черунова И.В., Ташпулатов С.Ш.. Исследование теплофизических свойств полимерной основы для терморегулирующих компонентов оболочки одежды // Universum: технические науки: электрон. научн. журн. 2022. 1(94). – 4 с. URL: https://7universum.com/ru/tech/archive/item/12934
19. Ташпулатов С.Ш., М.Эргашов, У.Р.Шамсидинова, Р.Д.Акбаров, Р.Х.Норбаева. Напряженно-деформированное состояние трикотажного полотна под воздействием внешних сил // Universum: технические науки : электрон. научн. журн. 2025. 6(135). DOI: 10.32743/UniTech.2025.138.9.20790 URL: https://7universum.com/ru/tech/archive/item/20790
20. Ташпулатов С.Ш., Акбаров Р.Д., Черунова И.В., Холиков К.М., Шералиева Р.И., Ахмедова З.М. Специальная одежда из электропроводящей ткани для энергетиков // Патент промышленный образец №SAP 02431 по заявке №SAP 2022 0214 от 16.12.2022
21. Ташпулатов С.Ш., Акбаров Р.Д., Черунова И.В., Холиков К.М., Шералиева Р.И., Ахмедова З.М. Специальная одежда из электропроводящей ткани для энергетиков // Патент промышленный образец №SAP 02432 по заявке №SAP 2022 0215 от 16.12.2022
22. Ташходжаева М.А., Расулмухамедова Б.А., Ташпулатов С.Ш. Влияние компонентов пакета швейных изделий на его теплоизоляционные свойства // Международный Форум «Научное сотрудничество в Евразийском пространстве: цифровизация и модернизация промышленности с применением искусственного интеллекта», ТУТ, Душанбе, 10 апреля 2025 года, С. 155-158. https://www.elibrary.ru/item.asp?id=80565320
23. Ташходжаева М.А., Ташпулатов С.Ш. Анализ материалов для формирования пакетов теплозащитной одежды различного назначения // Universum: технические науки : электрон. научн. журн. 2024. 7(124). URL: https://7universum.com/ru/tech/archive/item/17982
24. Тюрин И.Н., Ташпулатов С.Ш. Разработка методики оценки стабильности электропроводящих структур для адаптивной одежды // Universum: технические науки : электрон. научн. журн. 2025. 6(135). URL: https://7universum.com/ru/tech/archive/item/20445
25. Хакимжонов И.Ш., Ташпулатов С.Ш. Структура и функциональные свойства текстильных материалов, применяемых в специальной одежде для защиты от повышенных температур // Universum: технические науки : электрон. научн. журн. 2024. 3(120). URL: https://7universum.com/ru/tech/archive/item/17138
26. Харти М.И. Усовершенствование технологии вязания трикотажа рисунчатых плюшевых переплетений на однофонтурных кругловязальных машинах. Автореферат диссертации на соискание ученой степени канд. техн. наук, М., 1982, 21 с.
27. Холиков К.М., Нурмаматова О.И., Ташпулатов С.Ш. Исследование влияния структуры переплетения на свойства плюшевого трикотажа // Международный Форум «Научное сотрудничество в Евразийском пространстве: цифровизация и модернизация промышленности с применением искусственного интеллекта», ТУТ, Душанбе, 10 апреля 2025 года, С. 198-201 https://elibrary.ru/item.asp?id=80565335
28. Шералиева Р.И., Акбаров Р.Д., Дошибекова А.Б., Ташпулатов С.Ш., Черунова И.В. Перспективы развития текстильных изделий с заданной электропроводностю // Universum: технические науки : электрон. научн. журн. 2023. 10(115). URL: https://7universum.com/ru/tech/archive/item/16110
29. Шералиева Р.И., Ташпулатов С.Ш. Создание специальной технологии производства ткани со свойствами электропроводности на основе жаккардового функционального вязания // Монография: изд-во LAP Lambert Academic Publishing, 2023 , 52 стр.
