ИССЛЕДОВАНИЕ КАЧЕСТВА ПОСАДКИ ЖЕНСКОЙ ОДЕЖДЫ В ВИРТУАЛЬНОЙ СРЕДЕ

АННОТАЦИЯ

В статье рассматриваются актуальные проблемы применения 3D‑технологий проектирования в формате аутсорсинговых услуг для субъектов малого и среднего предпринимательства швейной промышленности Узбекистана. На примере системы CLO3D проанализированы результаты виртуальной примерки базовых конструкций женских платьев, построенных по двум методикам «Müller&Sohn» и «ЦОТШЛ». В процессе симуляции формы одежды в CLO3D выявлены несоответствия конструктивных линий базовой основы размерным параметрам аватара, а также различные дефекты посадки. Установлена необходимость формирования согласованного набора размерных признаков аватаров, требуемого для разработки плоских разверток деталей в соответствии с выбранной методикой конструирования, а также совершенствования методов построения конструктивных отрезков базовой основы.

ABSTRACT

The article addresses current issues related to the application of 3D design technologies in the format of outsourcing services for small and medium-sized enterprises in the garment industry of Uzbekistan. Using the CLO3D system as an example, the results of virtual fitting of basic dress constructions developed according to two methodologies, Müller & Sohn and ЦОТШЛ, were analyzed. During the simulation of garment forms in CLO3D, discrepancies between the constructive lines of the basic pattern and the dimensional parameters of the avatar, as well as various fit defects, were identified. The study established the necessity of forming a consistent set of avatar dimensional characteristics required for developing flat detail layouts in accordance with the chosen construction methodology, as well as improving the methods of constructing and refining the structural segments of the basic block.

Ключевые слова: аутсорсинг, 3D САПР, CLO3D, размерная типология, качество посадки, конструктивные дефекты

Keywords: outsourcing, 3D CAD, CLO3D, dimensional typology, fit quality, construction defects.

Введение

В последние годы число субъектов малого и среднего бизнеса в швейной отрасли существенно выросло, а их продукция занимает заметную долю в экспорте страны. По мере активной интеграции предприятий Узбекистана на зарубежные рынки требования международных заказчиков к качеству продукции, срокам поставки и уровню сервиса значительно возрастают. В этом отношении использование аутсорсинговых услуг создаёт для предприятий ряд преимуществ [1]. Внедрение современных 3D-технологий в производственные процессы через аутсорсинговые услуги служит важным фактором для решения таких проблем, повышения конкурентоспособности предприятий, обеспечения прогнозируемой точности результата, экономии времени и материальных ресурсов.

Лёгкая промышленность демонстрирует глубокую трансформацию под влиянием стремительного технологического прогресса. 3D-технологии, в частности 3D-моделирование, 3D-печать и виртуальные презентации— радикально меняют дизайн, производство и маркетинг в индустрии моды. В настоящее время существует множество передовых 3D-систем проектирования, которые охватывают все этапы процесса проектировании одежды. Тем не менее высокие затраты, техническая сложность их внедрения, а также ограниченность ресурсов и технологических знаний, особенно у малых и средних предприятий, существенно ограничивают их применение. Вместе с тем в виртуальной реальности (VR), создаваемой данными технологиями, выявлен ряд системных проблем: недостаток обучающих комплектов в VR-программах, отсутствие систематизированной информации о методах модификации конструктивных чертежей и взаимосвязях между морфологическими особенностями фигуры и параметрами конструкции, что проявляется в дефектах посадки [2,3,4]. В этих исследованиях анализировались дефекты посадки в виртуальной среде, причины их возникновения, предлагались критерии оценки качества посадки, а также методы корректировки, проверки и параметризации конструктивных чертежей. Однако вопросы систематизации данных о характеристиках виртуальных фигур, установления взаимосвязей между различными размерными типологиями и параметрами аватаров, их влияния на качество посадки, а также согласования этих характеристик на этапах конструирования требуют дальнейшего изучения.

На сегодняшний день во многих источниках, в частности на сайтах Geeker.ru, DesignLessons.ru, а также в материалах OpenAI, система CLO3D позиционируется как одна из наиболее универсальных и удобных платформ для 3D‑проектирования. В этой связи целью настоящего исследования является проверка и оценка результатов виртуальной примерки в системы CLO3D базовых конструкций женских платьев (далее — БК), построенных по наиболее распространённым методикам конструирования. Для достижения поставленной цели определены следующие задачи:

1. Изучить размерные характеристики цифровой фигуры, предложенные в программе CLO3D.
2. Определить аватары наиболее близкие к средним размерам фигуры различных размерных типологий.
3. На основе данных двух различных методик построить базовые конструкции женского платья
4. Выполнить виртуальную примерку построенных базовых конструкций на аватарах.
5. Оценить качество посадки базовых конструкций, построенных по обеим методикам.

Материалы и методы исследования

Для проведения данного исследования были выбраны наиболее часто используемые в нашей стране и признанные во многих работах за свои преимущества методы конструирования «Myuller&Sohn» [5] и «ЦОТШЛ». Построения БК женского платья выполнено с использованием типологии Германии DOB* – Größentabelle der deutschen Damen (далее – ФРГ) и типологии РФ «OST-17-326-81». Применены рекомендуемые прибавки на прилегающий силуэт. На их основе в виртуальной среде CLO3D построена 2D-базовая конструкция женского платья.

В соответствии с задачами исследования проведён анализ размерной системы аватаров, предлагаемой программой CLO3D. В базе CLO3D подразделяются на шесть групп: Missy Curvy, Missy Straight, Petite Curvy, Petite Straight, Plus Curvy и Plus Straight. Группы Missy и Petite включают по 10 размеров каждая, а группа Plus – 6 размеров, в совокупности база содержит 62 размерных аватара. Основное различие между группами Missy и Petite связано с ростом: рост аватаров группы Missy составляет 166,37 см, тогда как в группе Petite – 158,75 см. Группы Curvy и Straight условно можно сопоставить с фигурами типов «X» и «H». Это связано с тем, что при одинаковых значениях обхвата груди в обеих группах, обхват талии в группе Straight больше, а обхват бёдер меньше, чем в группе Curvy, вследствие чего силуэт в группе Straight ближе к прямоугольному.

На рисунке 1 представлена последовательность изображений изменения формы фигуры в зависимости от размера, относящейся к группе Missy Curvy.

Рисунок 1. Внешний вид фигур, относящихся к группе Missy Curvy в базе программы

Для рассматриваемых методик приняты размеры роста: 168 см (типология ФРГ) и 164 см (типология РФ). Рекомендуемый рост для группы Missy (166,37 см) попадает в их интервал безразличия и может использоваться для виртуальных испытаний. Для проверки БК, разработанной по методике «Müller&Sohn», выбрана группа Straight, поскольку соотношение обхватов груди (Ог) и талии (От) в типологии ФРГ в большей степени соответствует параметрическому профилю этой группы (см. Табл. 1). При этом размерный признак обхвата груди в типологии ФРГ соответствует показателю ОгII типологии «ОСТ‑17‑326‑81», тогда как измерение обхвата груди у аватара в CLO3D соотнесено с признаком ОгIII. Согласно «ОСТ‑17‑326‑81» для фигур 2‑й полнотной группы разница между ОгII и ОгIII составляет 2,4 см. Это обосновывает выбор для испытаний БК «Müller&Sohn» при размере груди 92 см аватара группы Missy Straight 6‑го размера, у которого обхват груди равен 89,54 см. В последующих 8-м и 9-м размерах группы Missy Straight признак обхвата груди идентичен — 92,07 см, следовательно, требуется оценка посадки БК на обоих аватарах. Для методики «ЦОТШЛ» выбран аватар группы Missy Curvy 8-го размера как наиболее соответствующий российской размерной типологии.

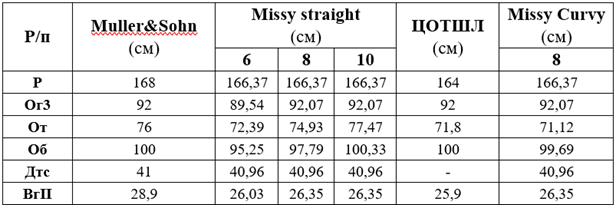

Таблица 1.

Сравнительный анализ значений основных размерных признаков аватаров и различных типологий

В данном исследовании для симуляции была выбрана ткань Cotton_Sateen, представляющая собой материал из 100 % хлопка и поверхностной плотностью 137,879 г/м², поскольку её показатели наиболее близки к основным характеристикам хлопчатобумажных тканей, ранее исследованных в лабораторных условиях и сопоставленных с тканями, представленными в программе CLO3D [6].

В процессе симуляции для проверки расположения конструктивных линий и их соответствия размерным линиям аватара параметр прозрачности ткани (Opacity) был повышен в окне Property Editor, что обеспечило визуализацию виртуальной фигуры и её размерных линий.

Результаты и обсуждения

Полученные результаты симуляции для каждой фигуры проанализированы по основным сечениям тела. В таблице 2 представлены фрагменты результатов посадки одежды и соответствия конструктивных линий БК, построенной по методике «Müller&Sohn» на основе размерной типологии ФРГ, при примерке на аватары группы Missy Straight 6-го, 8-го и 10-го размеров.

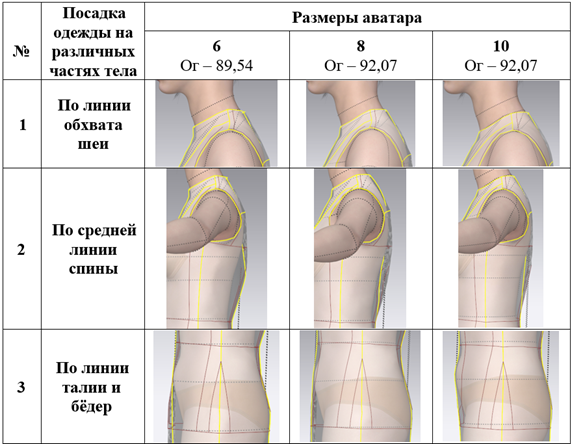

Таблица 2.

Фрагмент анализа качества посадки одежды в различных зонах фигуры.

На основе анализа конструктивных линий чертежа базисной основы выявлены следующие дефекты посадки:

1. У аватаров 6-го и 8-го размеров несоответствие формы и размеров зоны статического контакта одежды опорной поверхности фигуры привело к нарушению баланса одежды на разных уровнях, а также к расхождению по линии обхвата шеи.
2. Вследствие указанного дефекта зафиксирован недостаток длины переда до линии талии, что вызвало избыточное прижатие линии горловины спереди; при этом избыточная длина спинки до талии обусловила появления излишков и складок в области поясницы.
3. Несоответствие геометрии поверхности в объёмной зоне выступа груди способствовало образованию складок, направленных от проймы к центру груди.
4. У аватара 10-го размера линия горловины совпала с размерной линией аватара, однако линии талии и бёдер оказались смещены вниз относительно соответствующих ориентиров; при этом одежда в данном размере облегала фигуру более плотно по сравнению с прочими размерами.
5. На аватаре 10-го размера вследствие недостаточной ширины в области бёдер образовались косые складки, направленные к боковым швам.
6. Во всех вышеуказанных размерах зафиксировано, что ширина переда изделия меньше соответствующего размерного признака аватара, тогда как ширина спинки – больше.

В соответствии с задачами исследования, в качестве второй методики была выбрана методика «ЦОТШЛ», по которой на основе размерной типологии «OST-17-326-81» была построена БК. Она также была «сшита» в виртуальной среде и примерена на аватар группы Missy Curvy 8-го размера. По данной методике в посадке женского платья выявлено образование косых складок: на передней детали в области бёдер — направленных к животу; в лифе переда — направленных к вершине груди; на задней детали в области лифа — неравномерные провисания. Кроме того, при увеличении прозрачности ткани в ходе анализа выявлено, что длина плечевого ската БК превышает соответствующий параметр аватара; линии передней и задней ширины, линия горловины и линии бёдер не совпадают с размерными линиями аватара (см. Рис. 2a, 2б, 2c).

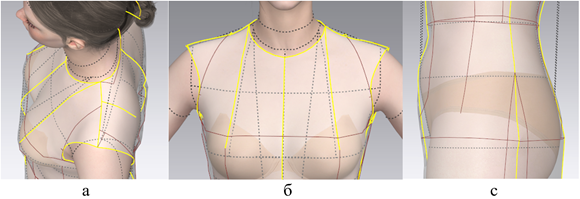

Рисунок 2. Оценка соответствия конструктивных линий базовой основы линиям аватара

Заключение

В мировой практике, особенно в условиях цифровой трансформации, рынок аутсорсинговых услуг рассматривается как фактор устойчивого и сбалансированного развития регионов при внедрении 3D‑технологий проектирования. Результаты проведённого исследования показали, что при использовании передовых инновационных технологий сохраняются определённые сложности и неопределённости. Анализ виртуальной симуляции женского платья, построенного в CLO3D на основе различных методик конструирования, выявил ряд дефектов и несоответствий конструктивных линий размерным ориентирам аватара. Сравнительный анализ БК, разработанных по методикам «Müller&Sohn» и «ЦОТШЛ», продемонстрировала более предпочтительный результат примерки для конструкции, выполненной по «Müller&Sohn» на аватаре 10‑го размера: в области линии горловины и плеча её конструктивные линии точнее совпадают с размерными линиями аватара, а также наблюдается меньшее количество и выраженность складкообразований. Вместе с тем следует отметить, что по показателю прилегания средней линии спинки вдоль фигуры наилучшее соответствие зафиксировано у БК, построенной по методике «ЦОТШЛ», что указывает на некоторые преимущества данной методики в отдельных зонах изделия. На основании выявленных расхождений между конструктивными и размерными линиями аватара установлена необходимость:

• формировать согласованный и расширенный набор размерных признаков аватаров, релевантный выбранной методике конструирования;
• разрабатывать плоские развертки деталей с учётом параметризации аватара и специфики размерной типологии;
• совершенствовать методы построения и уточнения конструктивных отрезков базовой основы, включая алгоритмы балансировки по ключевым сечениям (горловина, плечо, талия, бёдра, зона выступа груди).

Список литературы:

1. Joʻrayeva L., Shoqosimova A., Koʻchkinova G., Maqsudaliyeva S., Ismoilova S. “Yengil sanoatning iqtisodiy rivojlanishdagi oʻrni va istiqbollari” // Technical Science Research in Uzbekistan. Volume-3, Issue-3. 2025. 47-50 p.
2. Peng X., Kuzmichev V. Prediction of Clothing Fit by Means of Digital Twin of Female Bodies// Технология текстильной промышленности, 2019, № 4 (382). 121-126.
3. Ван, С. Создание цифровых двойников узла "пройма-рукав" / С. Ван, В.Е.Кузьмичев // Известия вузов. Технология текстильной промышленности, 2020, 1(385), p.177-184.
4. Янь, Ц. Разработка технологии виртуального проектирования мужских сорочек с прогнозируемым уровнем качества посадки. Автореферат дис..канд. техн. наук: 05.19.04 / ИВГПУ, Иваново – 2021.
5. Абдукаримова М.А. Разработка технологии проектирования женской одежды на основе бесконтактных методов: дис..док. техн. наук: 05.06.04 / ТИТЛП, Ташкент, 2018. - 267 с.
6. Usmanova N.A., Abdukarimova M.A., Kamolova M.Z., Ismoilova S.B. “Research on the process of building dress shapes in 3D space” // Scientific and Technical journal Namangan institute of engineering and technology, Namangan. Vol. 9 Issue 2, 2024. ISSN 2181-8622. 3-12 p.
