ТЕОРЕТИЧЕСКИЙ АНАЛИЗ ИЗУЧЕНИЯ ВЛИЯНИЯ УСОВЕРШЕНСТВОВАННОГО НАКЛОННОГО ДУГОВОГО КОЛЫШКА ОЧИСТИТЕЛЬНОГО И ЧЁСАЛЬНОГО ОБОРУДОВАНИЯ ШЕРСТИ НА СЫРЬЕ

АННОТАЦИЯ

Расположение ворсовых барабанов в рабочей камере шерстоочистительного оборудования было изменено с прямого на наклонное дугообразное. В результате значительно возросла эффективность очистки и очистки оборудования. В данной статье теоретически проанализировано влияние усовершенствованного наклонного дугообразного ворса на сырье. В данной научной статье теоретически проанализирована конструкция усовершенствованного наклонного дугообразного ворса шерстоочистительного оборудования и его механическое воздействие на сырье (шерсть). В сравнении с традиционными ворсовыми системами исследованы эффективность новой конструкции, геометрия рабочих элементов, траектория движения и силы удара при обработке сырья. В ходе исследования были созданы физико-механические модели, основанные на скорости удара, угле и степени наклона ворса относительно шерсти, и проведена их теоретическая оценка. Результаты показывают, что новая конструкция наклонного дугообразного ворса может обеспечить высокие показатели качества при эффективной очистке и восстановлении шерсти. Данный теоретический анализ служит для модернизации производственного процесса, повышения энергоэффективности и снижения потерь сырья.

ABSTRACT

The pile drum piles located in the working chamber of the wool cleaning equipment have been changed from a straight position to an inclined arcuate position. As a result, the cleaning and cleaning efficiency of the equipment has increased significantly. This article theoretically analyzes the effect of the improved inclined arcuate pile on the raw material. This scientific article theoretically analyzes the design of the improved inclined arcuate pile of the wool cleaning equipment and its mechanical effect on the raw material (wool). In comparison with traditional pile systems, the efficiency of the new design, the geometry of the working elements, the trajectory of movement, and the impact forces in the processing of the raw material are studied. In the study, physical and mechanical models were created based on the impact speed, angle, and degree of inclination of the pile relative to the wool, and their theoretical evaluation was carried out. The results show that the new inclined arc pile design can provide high quality performance in the efficient cleaning and recovery of wool. This theoretical analysis serves to modernize the production process, improve energy efficiency, and reduce raw material loss.

Ключевые слова: шерсть, волокно, очистка, барабан, грязь, кол, наклонный кол, оборудование, чесание, очистка.

Keywords: wool, fiber, cleaning, drum, dirt, stake, inclined stake, equipment, carding, cleaning.

Введение. Немытая шерсть, поступающая на предприятия первичной обработки шерстяного волокна, содержит два вида загрязнений. Это загрязнения, выделяемые самим животным, и загрязнения, не зависящие от животного. К примесям, выделяемым самим животным, относятся жир, пот, перхоть, остатки навоза и т.д. К неживотным загрязнениям относятся фрагменты минералов, растений, кормов, почвы и т.д. Содержание загрязнений в шерсти составляет в среднем 40-70%. Шерстяное волокно очищается в основном двумя способами: механическим и химическим. Механически шерстяное волокно очищается с помощью чесальных агрегатов, а химически - путем промывки растворами и щелочами. Первоначально отсортированные шерстяные волокна с помощью ручного труда сортируются и подаются на разрыхлительно-очистительные агрегаты с помощью питателя. Разрыхляющие агрегаты, состоящие из колковых барабанов, помогают разрыхлять волокнистый пучок и очищать его от органических и минеральных отходов.

Материалы и методы. Усовершенствованный колковый барабанный волокноочиститель снижает силы сопротивления, действующие на колки в результате легкого проникновения в пучки волокон в процессе очистки. Колышки относительно радиальной оси За счет поворота на 25 градусов в процессе разрыхления-очистки сокращаются случаи поломки и изгиба назад. Это, в свою очередь, снижает нагрузки на барабан с колками и повышает эффективность очистки.

Рисунок 1. Усовершенствованная кинематическая схема наклонного колка

Определим силу дугового действия волокон, действующих на поверхность колка (рис. 2).

                                                      (1)

Здесь, - длина дуги поверхности колка (наклонного колка); - сила, действующая на поверхность колка, - распределенная сила, действующая на поверхность дугообразного колка потока шерстяных волокон.

Рисунок 2. Схема сил, действующих на волокна на поверхности наклонного колка

Определим проекции силы взаимодействия волокон на поверхность дугообразного колка на ось OXY. Здесь, - составляющая силы давления волокон на поверхности угловой дуги с осью OY, - составляющая угла наклона наклонного колка с осью OX.

                                                  (2)

Разделив шерстяные волокна по поверхности дуги, выражаем силу давления в отходах следующим образом.

                                                   (3)

В уравнении (2) подставим в выражение 3 влияние волокон на поверхности колышка с наклонным концом вдоль оси OX.

                                            (4)

в уравнении (4)  и  соответствующие силы при отрыве от поверхности наклонного колка   составляющая силы давления

В таком же порядке  сила давления OY выражаем уравнение расщепления по оси.

                                              (5)

к уравнению (5) в уравнении 2  подставляя силу.

                                       (6)

Сложив уравнения (4) и (6), выражаем общее влияние сил, действующих при отделении примесей от волокон, и сил на поверхности наклонного колка.

Из этого

                                     (7)

длина поверхности наклонного колка уравнения (7)  - интегрируем по дуге.

                                    (8)

В уравнении (8) описывается состояние отделения примесей от него при движении волокон по поверхности наклонных колков. Анализ составляющих силы давления представлен на графиках с помощью программы Maple (рисунки 2.8, 2.9).

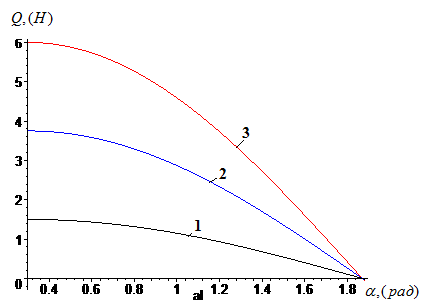

Рисунок 3. Угол наклона дугообразного зуба при отделении волокон и примесей, движущихся по поверхности наклонных колков, различен.  график изменения значений по времени

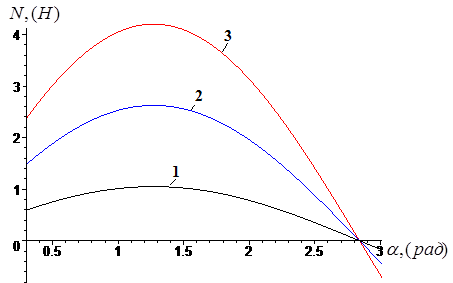

Рисунок 4. Угол наклона дугообразного зуба при отделении волокон и примесей, движущихся по поверхности наклонных колков, различен.  график изменения значений по времени

Вывод. Как видно из рисунков 3-4 выше, угол наклона дугообразных зубчатых колков различен.    по приведенным траекториям за счет силы нормального давления, создаваемого на поверхности колка, наблюдалось нормализatsiя выделения примесей из волокон во времени.

Список литературы:

1. Урозов М.К., Тошбеков О.А., Рахимова К., Бобомуродов Э. Жун толаси диаметри ва нотекислиги аниқлаш. Eurasian Journal Of Academic Research. 2022. Vol 2, № 13. Р. 789–791.
2. О.А.Тошбеков. Маҳаллий дағал жун толаси асосида нотўқима матолар олиш технологиясини ишлаб чиқиш. Дис.т.ф.ф.д.-Тошкент, Пахтасаноат илмий маркази, 2023. 22-47 б.
3. Липенков Я.Я. Общая технология шерсти. Москва.: Легпромбытиздат, 1986. – 305 б.
4. Жураев Д.А., Урозов М.К., Янгибоев Р.М. Совершенствование прядильно-очистительного узла шерстяного волокна // Universum: технические науки : электрон. научн. журн. 2023. 7(112). URL: https://7universum.com/ru/tech/archive/item/15725 (дата обращения: 14.07.2023)
5. A. Pirmatov. “Yigirish texnologiyasi”. Darslik – Тoshkent.: Adabiyot uchqunlari 2021 y. 36-59 bet.
6. D. Jurayev, “Mahalliy dag‘al jun tarkibidagi mayda va yirik iflosliklarni tozalash texnologiyasini takomillashtirish”, // “Agro-Ilm” // Agrar-iqtisodiy ilmiy-amaliy jurnali, // №4[92], 2023. 94-95 б.
7. D. Jurayev, “Junni tozalash agregatiga cho‘tkali baraban o‘rnatish hisobiga tozalash samaradorligini oshirish”, // “Agro-Ilm” // Agrar-iqtisodiy ilmiy-amaliy jurnali, // Maxsus son (2) [93], 2023. 76-77 б.
8. Д. Жураев, М. Урозов, Н. Ураков, “Жунни титиш-тозалаш ускунасини таъминлаш механизмини такомиллаштириш орқали унинг иш унумдорлигини ошириш”// Наманган МҚИ, // Механика ва технология илмий журнали //Маҳсус сон №1/2023 й. 25-29 б.
9. D. Jurayev, M. Urozov., http://www.tjprc.org/view_paper.php?id=16171 “Cleaning the wool fiber from foreign impurities by installing a brush drum in the unwashed wool cleaning equipment” Journal of Textile and Fashion Technology (JTFT) Vol. 13, Issue.2, 5 –8 © TJPRC Pvt. Ltd. Published: Dec 2023, 5-8 с.
10. M. Urozov, D. Jurayev, X. Abdirashidov, “Mahalliy dag‘al jun tolasini titish-tozalash uskunasining qoziqchali baraban qoziqchalarini takomillashtirish orqali tozalash samaradorligini oshirish” // Buxoro BMTI// Buxoro muhandislik texnologiya instituti //Maxsus son №5/2025-y. 378/382 b.
11. Q. Jumaniyozov, M. Urozov, D. Jurayev, X. Abdirashidov, “Mahalliy qo‘y junining tuzilishi, pishiqligi va fizik-mexanik xossalarining nazariy tahlili” Barqaror rivojlanish doirasidayengil sanoat, oziq-ovqat va qishloq xo‘jaligisohalarining innovatsiontexnologiyalardagi o‘rni mavzusidagi xalqaro ilmiy-amaliy anjumani. III-qism. TDMAU//2025-yil 10-11-aprel. 382-385 bet.
