ДИФФУЗИЯ РЕДКОЗЕМЕЛЬНЫХ ЭЛЕМЕНТОВ В КРЕМНИЙ: КИНЕТИЧЕСКИЙ ОТБОР, МЕЖФАЗНАЯ ПОЛЯРИЗАЦИЯ И СПЕКТРЫ ИМПЕДАНСА

АННОТАЦИЯ

Высокотемпературная диффузия редкоземельных (РЗ) элементов в кремний приводит к формированию структурно и электронно неоднородных приповерхностных слоёв из-за крайне низкой равновесной растворимости РЗ-атомов в Si, высокой аффинности к кислороду и большого атомного размера. Предложена компактная физическая концепция, связывающая (i) термодинамические ограничения, (ii) дефектно- и кислород-опосредованные кинетические траектории, (iii) формирующуюся многофазную топологию и (iv) её электродинамический отклик. Показано, что импедансная спектроскопия является структура-чувствительным зондом: межфазная поляризация, недебаевские релаксации и CPE-поведение естественно возникают из гетерогенной микроструктуры и позволяют диагностировать механизмы переноса заряда. На примере кремния после диффузии европия обсуждены признаки спектров, согласующиеся с поляризацией Максвелла–Вагнера–Силларса (MWS).

ABSTRACT

 High-temperature diffusion of rare-earth (RE) elements into silicon typically produces structurally and electronically heterogeneous near-surface layers because of the extremely low equilibrium solubility of RE atoms in Si, strong oxygen affinity and large atomic size. We propose a compact physical concept linking (i) thermodynamic constraints, (ii) defect- and oxygen-mediated kinetic pathways, (iii) the resulting multiphase topology and (iv) its electrodynamic response. Impedance spectroscopy is treated as a structure-sensitive probe: interfacial polarization, non-Debye relaxations and constant phase element (CPE)-like behaviour naturally arise from heterogeneous microstructures and enable diagnosing charge-transport mechanisms. Using Eu-diffused silicon as an illustrative case, we discuss how cooling can freeze non-equilibrium topologies and generate impedance signatures consistent with Maxwell–Wagner–Sillars (MWS) polarization.

Ключевые слова: кремний; диффузия редкоземельных элементов; импедансная спектроскопия; поляризация Максвелла–Вагнера–Силларса.

Keywords: silicon; rare-earth diffusion; impedance spectroscopy; Maxwell–Wagner–Sillars polarization.

1. Введение

Модификация кремния редкоземельными элементами представляет интерес для управления оптическими и электрофизическими свойствами, а также для формирования функциональных фаз и межфазных областей в системах РЗ–Si/РЗ–O. Однако диффузия РЗ‑элементов в Si принципиально отличается от «обычного» легирования: равновесная растворимость крайне мала, а химическое сродство к кислороду — высоко. Поэтому вместо однородного твёрдого раствора чаще формируются кластеры, вторичные фазы и протяжённые межфазные области; при этом многие сформированные состояния оказываются метастабильными и сильно зависят от предшествующей обработки [1,2].

С точки зрения фазовых диаграмм термодинамика указывает, какие фазы могут существовать, но не определяет однозначно, какие именно состояния реально сформируются за конечное время диффузии. Процесс протекает вдали от равновесия и контролируется дефектами, полями напряжений, локальными химическими потенциалами и межфазными барьерами. Следовательно, наблюдаемая фазовая топология часто является результатом кинетического отбора: из нескольких энергетически допустимых конфигураций реализуются те, что быстрее зарождаются и растут при данных условиях, после чего «замораживаются» при охлаждении [3].

Аналогичный разрыв характерен и для электрических измерений. DC-проводимость даёт усреднённую картину, которая определяется проводящими каналами и может скрывать роль межфазных областей. Напротив, импедансная спектроскопия (AC) разделяет вклады объёма и границ по частоте, выявляя релаксационные процессы и накопление заряда на барьерах. Поэтому импедансный отклик РЗ‑модифицированного Si можно рассматривать как прямой «отпечаток» микроструктурной неоднородности и топологии переноса [4,5].

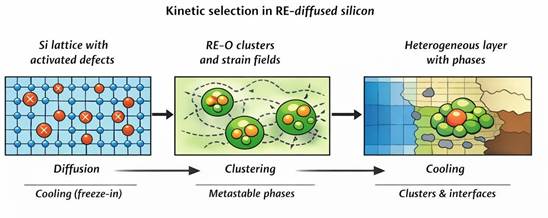

Рисунок 1. Иллюстративная схема: связь «термодинамика → кинетика → микроструктура → импедансный отклик» в РЗ‑модифицированном Si.

2. Материалы и методы

Работа носит характер компактного обзорно-аналитического исследования и направлена на выработку единого подхода к интерпретации результатов. Методическая часть включает: (1) постановку термодинамической «рамки» (фазы/реакции, допустимые при данных температурах); (2) описание кинетических маршрутов диффузии с учётом дефектов и кислорода; (3) сопоставление ожидаемых морфологических и фазовых последствий (кластеризация, межфазные области, барьерные слои) с наблюдаемыми электродинамическими признаками; (4) анализ импедансных данных через эквивалентные схемы, допускающие распределённые релаксации.

2.1. Импедансная спектроскопия и основные соотношения. Комплексный импеданс Z*(ω)=Z′(ω)+iZ″(ω) определяется как отношение комплексного напряжения к комплексному току при гармоническом воздействии. Переход к представлениям ε*(ω), M*(ω) и σ*(ω) позволяет разнести вклад объёма и границ: ε*(ω)=1/(iωC0Z*(ω)), M*(ω)=iωC0Z*(ω), σ*(ω)=L/(AZ*(ω)), где C0=ε0A/L — геометрическая ёмкость, A — площадь электрода, L — толщина образца. В неоднородных системах полезно анализировать одновременно диаграммы Найквиста (Z″ против Z′) и частотные зависимости (Bode) для выявления распределения времён релаксации [4].

2.2. Постоянный фазовый элемент (CPE) и недебаевские релаксации. В реальных диффузионно‑модифицированных слоях релаксации часто недебаевские: вместо одного характерного времени τ наблюдается распределение τ (из‑за неоднородностей, барьеров, вариаций состава и дефектной структуры). Феноменологически такие процессы удобно описывать постоянным фазовым элементом: Z_CPE = 1 / [Q (iω)^n], где 0<n<1. Параметр n отражает степень «распределённости» процесса: при n→1 CPE приближается к идеальному конденсатору, при меньших n усиливается вклад неоднородности/неоднородности межфазной границы и беспорядка [5,6].

3. Результаты и обсуждение

Хотя конкретная химия различна для разных РЗ‑элементов, ряд эффектов воспроизводится во многих системах РЗ–Si: (a) сильная неоднородность распределения РЗ‑компонента; (b) склонность к кластеризации и/или образованию вторичных фаз; (c) наличие выраженных межфазных областей с барьерным переносом; (d) релаксационные процессы, которые информативнее выявляются в AC‑экспериментах, чем в DC‑измерениях. Ниже эти положения разворачиваются в причинно‑следственную цепочку от термодинамики к спектрам импеданса.

3.1. Термодинамика и кинетический отбор. Термодинамическая устойчивость является необходимым, но недостаточным критерием предсказания конечного состояния. В системах РЗ–Si могут конкурировать примесно‑дефектные комплексы, кислород‑содержащие кластеры, зародыши силлицидных/оксидных фаз и смешанные межфазные области. При близких энергиях решающим становится кинетический отбор, который задаётся температурой обработки, временем диффузии, плотностью дефектов и скоростью охлаждения. Быстрое охлаждение способно фиксировать метастабильные топологии, которые при длительных выдержках переходили бы к более равновесному состоянию. Практически это означает, что «режим» обработки (T, время, атмосфера, подготовка поверхности, охлаждение) влияет не только на глубину проникновения РЗ‑компонента, но и на топологию фаз: связность/разобщённость включений, толщину межфазных барьерных слоёв, распределение размеров кластеров. Именно эти параметры затем определяют спектральные признаки межфазной поляризации и распределения релаксаций.

3.2. Кислород как активный участник процесса. Кислород следует рассматривать как активный компонент, а не как вторичную примесь. Высокая аффинность многих РЗ‑элементов к кислороду приводит к тому, что даже умеренное содержание O может перенаправлять диффузионные траектории: стабилизировать комплексы РЗ–O и кластеры, изменять локальные химические потенциалы и смещать баланс между силлицидообразованием и оксидообразованием. Кислород‑опосредованная стабилизация помогает объяснить, почему близкие режимы обработки могут приводить к различным импедансным «подписям».

С физической точки зрения кислород выполняет роль «фиксатора» локальных конфигураций: образующиеся комплексы/кластеры меняют распределение зарядовых состояний, локальные барьеры и плотность ловушек, а также создают дополнительные межфазные границы. В совокупности это усиливает вклад низкочастотной поляризации и приводит к более выраженным недебаевским релаксациям.

Для связки «структура–перенос» удобно использовать краткую карту наблюдаемых структурных признаков и их физической интерпретации.

Таблица 1.

Типичные структурные признаки в РЗ‑модифицированном кремнии и их интерпретация

Примечание: усиление диффузного фона и уширение XRD‑пиков в сочетании с выраженной низкочастотной дисперсией импеданса обычно указывает на рост доли межфазных областей и усиление MWS‑поляризации.

3.3. Поляризация Максвелла–Вагнера–Силларса (MWS) и межфазные барьеры. Поляризация MWS даёт наглядный физический механизм: при сосуществовании областей с различной проводимостью и/или диэлектрической проницаемостью заряд накапливается на границах, формируя сильную низкочастотную дисперсию. Для РЗ‑модифицированного Si это естественно ожидаемо, поскольку кинетический отбор и кислород‑опосредованная кластеризация формируют гетерогенную фазовую топологию [4,5].

В диаграммах Найквиста MWS‑поляризация часто проявляется дополнительной низкочастотной дугой или хвостом, а в Bode‑представлении — подъёмом модуля импеданса и фазовым сдвигом на низких частотах. При корректном выборе эквивалентной схемы (например, последовательное соединение объёмной ветви и межфазной ветви с CPE) можно количественно выделить вклад барьерных областей.

Низкочастотная дисперсия и универсальные закономерности диэлектрического отклика в гетерогенных средах часто описываются как универсальный диэлектрический ответ [7].

Для удобства интерпретации ниже сведены наиболее характерные импедансные признаки неравновесных систем «РЗ–Si» и их физические причины, которые обычно соответствуют межфазной поляризации, распределённым релаксациям и гетерогенной топологии переноса заряда.

Таблица 2.

Импедансные признаки неравновесных систем «редкоземельный элемент–кремний» и их интерпретация [5].

Карта из табл. 1 полезна при подгонке эквивалентных схем: она помогает «привязать» наблюдаемый частотный признак к конкретному структурному источнику (интерфейсы, кластеры, барьерные слои) и тем самым избежать формального подбора параметров CPE/MWS без физического смысла.

3.6. Рекомендованный алгоритм анализа спектров. Практически целесообразно начинать с диагностики числа релаксационных процессов по форме диаграммы Найквиста и по экстремумам в частотных зависимостях Z″(f) и M″(f). Далее подбирают минимальную физически оправданную эквивалентную схему (объёмная ветвь + межфазная ветвь), проверяя устойчивость параметров при изменении диапазона частот и температуры. Особое внимание следует уделять параметру n в CPE: его уменьшение обычно отражает рост неоднородности/разветвлённости интерфейсной сети. Наконец, интерпретацию нужно согласовывать с независимыми структурными признаками (например, уширением/диффузным фоном XRD), чтобы связка «структура–перенос» была однозначной.

3.4. Кремний после диффузии европия как показательный пример. Кремний после диффузии Eu удобен как модельная система, поскольку европий легко образует кислород‑стабилизированные комплексы и способствует кластеризации. В результате возрастает вероятность «замораживания» неравновесной топологии при охлаждении, а импедансные спектры ожидаемо демонстрируют выраженные межфазные эффекты, поведение типа CPE и признаки, согласующиеся с поляризацией MWS. Принципиально важно, что речь идёт не об уникальности Eu, а о наглядности общей цепочки «термодинамика → кинетика → микроструктура → импеданс».

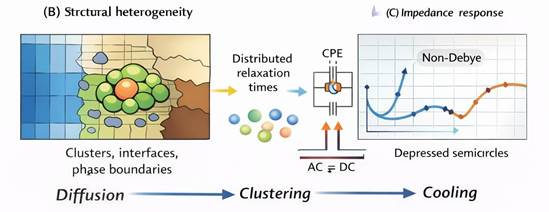

Рисунок 2. Иллюстративный пример импедансного представления (Nyquist/Bode) для неоднородных слоёв с межфазной поляризацией и CPE‑поведением

3.5. Практическая интерпретация. Ключевая роль РЗ‑диффузии в Si — не в перечислении возможных фаз, а в управляемой связке «кинетический отбор → межфазная топология → электродинамика». В этой связке импедансная спектроскопия играет роль диагностического инструмента, который чувствителен к барьерным слоям и распределению релаксаций, то есть к тем особенностям, которые определяют перенос заряда в неравновесной системе. Именно поэтому AC‑анализ (в терминах CPE и MWS) позволяет не только описывать спектры, но и возвращаться назад — к выводам о структуре и механизмах переноса.

4. Заключение

Диффузию редкоземельных элементов в кремнии целесообразно рассматривать в рамках неравновесного подхода. Термодинамика задаёт границы возможного, однако кинетический отбор — существенно зависящий от дефектов, кислородной химии и режима охлаждения — определяет реальную фазовую топологию и межфазную структуру. Сформированная неоднородность естественно приводит к недебаевским релаксациям, импедансу типа CPE и межфазной поляризации MWS. Тем самым импедансная спектроскопия выступает как структура‑чувствительный диагностический инструмент, позволяющий связать микроструктуру и перенос заряда в РЗ‑модифицированных системах [4,5].

Список литературы:

1. Nylandsted Larsen A., Mesli A., Emtsev P. Rare-earth diffusion and solubility in silicon. Phys. Rev. B 73 (2006) 045204. https://doi.org/10.1103/PhysRevB.73.045204
2. Coffa S., Franzò G., Priolo F. Rare-earth-doped silicon: diffusion and clustering effects. Nucl. Instrum. Methods Phys. Res. B 216 (2004) 9–15. https://doi.org/10.1016/j.nimb.2003.12.084
3. Nichols C.S., Van de Walle C.G., Pantelides S.T. Mechanisms of equilibrium and nonequilibrium diffusion of dopants in silicon. Phys. Rev. B 40 (1989) 5484–5494. https://doi.org/10.1103/PhysRevB.40.5484
4. Barsoukov M., Macdonald J.R. Impedance Spectroscopy: Theory, Experiment, and Applications. 2nd ed. Wiley, 2005.
5. Bisquert J., Garcia-Belmonte G., Bueno P., Longo E., Bulhões L.O.S. Impedance of heterogeneous materials. Chem. Rev. 114 (2014) 10005–10049. https://doi.org/10.1021/cr5001424
6. Bisquert J. Interpretation of constant phase elements in impedance spectroscopy. Phys. Chem. Chem. Phys. 16 (2014) 14870–14888. https://doi.org/10.1039/C4CP02170C
7. Jonscher A.K. The universal dielectric response. Nature 267 (1977) 673–679. https://doi.org/10.1038/267673a0
