РАЗРАБОТКА ЭНЕРГОЭФФЕКТИВНОГО И БЕЗОТХОДНОГО МЕТОДА ОПТИМИЗАЦИИ РАБОТЫ ПИРОЛИЗНОЙ ПЕЧИ НА ОСНОВЕ ИСПОЛЬЗОВАНИЯ ПОДОГРЕТОГО ВОЗДУХА В ЦЕЛЯХ ЗЕЛЁНОЙ И УСТОЙЧИВОЙ ЭНЕРГЕТИКИ

АННОТАЦИЯ

В работе рассматривается фундаментальный подход к повышению энергетической эффективности пиролизных печей на основе использования подогретого воздуха в качестве окислительного агента. Целью исследования является теоретическое обоснование энергоэффективного и безотходного метода оптимизации теплового режима пиролизных установок. Методология исследования основана на анализе теплового и эксергетического баланса пиролизной печи с оценкой перераспределения тепловых потоков при подаче подогретого воздуха. Показано, что предварительный нагрев воздуха за счёт вторичных тепловых ресурсов позволяет снизить расход топлива, уменьшить тепловые потери с дымовыми газами и повысить общий тепловой КПД системы. Установлено, что предложенный подход способствует формированию более устойчивого температурного профиля в зоне пиролиза без образования дополнительных отходов. Полученные результаты подтверждают перспективность использования подогретого воздуха для создания энергоэффективных и экологически ориентированных пиролизных технологий в рамках концепции зелёной и устойчивой энергетики.

ABSTRACT

The paper presents a fundamental approach to improving the energy efficiency of pyrolysis furnaces based on the use of preheated air as an oxidizing agent. The aim of the study is to provide a theoretical justification for an energy-efficient and waste-free method of optimizing the thermal regime of pyrolysis units. The research methodology is based on the analysis of the thermal and exergy balance of a pyrolysis furnace, taking into account the redistribution of heat flows during the supply of preheated air. The results show that air preheating using secondary thermal resources reduces fuel consumption, decreases heat losses with flue gases, and increases the overall thermal efficiency of the system. It is established that the proposed approach contributes to the formation of a more stable temperature profile in the pyrolysis zone without generating additional waste. The obtained results confirm the prospects of using preheated air for the development of energy-efficient and environmentally oriented pyrolysis technologies within the framework of green and sustainable energy.

Ключевые слова: пиролизная печь, подогретый воздух, энергоэффективность, тепловой баланс, безотходные технологии, устойчивая энергетика.

Keywords: pyrolysis furnace, preheated air, energy efficiency, heat balance, waste-free technologies, sustainable energy.

Введение

Современное развитие нефтехимической и газохимической промышленности сопровождается ростом требований к энергоэффективности и экологической безопасности технологических процессов. Одним из наиболее энергоёмких узлов переработки углеводородного сырья являются пиролизные печи, предназначенные для термического разложения углеводородов при высоких температурах. Несмотря на высокую технологическую значимость пиролиза, его реализация связана с существенными потерями тепловой энергии и значительным потреблением топлива, что негативно отражается на показателях устойчивого развития отрасли.

В условиях перехода к концепции зелёной и устойчивой энергетики особую актуальность приобретает поиск фундаментальных методов оптимизации тепловых процессов, направленных на сокращение удельных энергозатрат и минимизацию отходов. Одним из перспективных направлений в этом контексте является рациональное использование вторичных тепловых ресурсов пиролизных установок, прежде всего теплоты отходящих дымовых газов.

Традиционные схемы работы пиролизных печей предполагают подачу воздуха для горения при температуре, близкой к температуре окружающей среды. При этом значительная часть теплоты продуктов сгорания уносится с дымовыми газами, не участвуя в полезном тепловом балансе установки. С фундаментальной точки зрения подобная организация процесса свидетельствует о низкой степени термодинамического совершенства системы и наличии значительного потенциала для её оптимизации.

Использование подогретого воздуха в пиролизных печах представляет собой эффективный метод перераспределения тепловых потоков, при котором часть энергии, ранее теряемой с отходящими газами, возвращается в процесс. Предварительный нагрев воздуха позволяет снизить необходимый тепловой поток от сжигания топлива, стабилизировать температурный режим в зоне пиролиза и повысить общий коэффициент использования теплоты.

Целью настоящей работы является разработка и теоретическое обоснование энергоэффективного и безотходного метода оптимизации работы пиролизной печи на основе использования подогретого воздуха. В рамках исследования особое внимание уделяется анализу теплового баланса, термодинамическим предпосылкам повышения эффективности и соответствию предложенного подхода принципам устойчивой энергетики.

Методология исследования. Общая концепция методологического подхода. Методология настоящего исследования основана на системном термодинамическом анализе пиролизной печи как открытой энергетической системы с подводом химической энергии топлива и отводом тепловой энергии с продуктами сгорания. Основной задачей является выявление потенциальных резервов повышения энергоэффективности за счёт перераспределения тепловых потоков без изменения химической природы пиролизного процесса.

В качестве ключевого методологического приёма используется анализ теплового баланса, дополненный оценкой эксергетических потерь и сравнением режимов работы печи с холодным и подогретым воздухом для горения.

Тепловой баланс пиролизной печи

В общем виде тепловой баланс пиролизной печи можно представить следующим уравнением:

где:

— тепловая энергия, выделяемая при сгорании топлива;

— энтальпия подаваемого воздуха;

— теплота, затрачиваемая на эндотермические реакции пиролиза и нагрев сырья;

— теплота, уносимая дымовыми газами;

— тепловые потери через стенки печи и в окружающую среду.

В традиционном режиме работы пиролизной печи температура подаваемого воздуха , и вклад в общий баланс минимален. В предлагаемом подходе воздух предварительно подогревается за счёт теплоты отходящих газов, что приводит к увеличению его энтальпии:

где:

— массовый расход воздуха;

— изобарная теплоёмкость воздуха;

— температура подогретого воздуха;

— температура окружающей среды.

Снижение расхода топлива при подогреве воздуха

Подогрев воздуха приводит к снижению требуемой теплоты сгорания топлива для достижения заданной температуры в зоне пиролиза. Количественно это выражается уменьшением :

где:

— тепловая мощность топлива при подаче холодного воздуха;

— тепловая мощность топлива при подаче подогретого воздуха.

Соответственно, относительное снижение расхода топлива можно оценить как:

Этот показатель является ключевым критерием энергоэффективности предлагаемого метода.

Анализ тепловых потерь с дымовыми газами

Тепловые потери с дымовыми газами определяются выражением:

где:

— массовый расход дымовых газов;

— теплоёмкость дымовых газов;

— температура газов на выходе из печи.

При использовании теплообменного устройства для подогрева воздуха часть утилизируется, что снижает температуру отходящих газов и уменьшает суммарные тепловые потери системы:

Таким образом, подогрев воздуха реализует принцип внутренней тепловой рекуперации без образования дополнительных отходов.

Эксергетический анализ процесса

Для более глубокой фундаментальной оценки эффективности метода используется эксергетический подход. Эксергия теплового потока определяется как:

где:

— температура окружающей среды;

— температура теплового источника.

В традиционном режиме значительная часть эксергии теряется с дымовыми газами при высоких температурах. Подогрев воздуха снижает эксергетические потери за счёт уменьшения разности температур между источником и потребителем теплоты, что повышает термодинамическое совершенство системы.

Безотходный характер предлагаемого метода

С методологической точки зрения предлагаемый подход относится к безотходным технологиям, поскольку:

не требует ввода дополнительных реагентов;

не приводит к образованию новых побочных продуктов;

использует исключительно вторичные тепловые ресурсы процесса.

Это соответствует базовым принципам зелёной и устойчивой энергетики, в рамках которых приоритет отдается замкнутым энергетическим циклам и максимальному использованию подведённой энергии.

Результаты и обсуждения

Влияние подогрева воздуха на тепловой баланс пиролизной печи. Результаты термодинамического анализа показали, что предварительный подогрев воздуха приводит к существенному перераспределению тепловых потоков внутри пиролизной печи. Основной эффект проявляется в снижении тепловых потерь с дымовыми газами и уменьшении потребности в теплоте сгорания топлива.

Таблица 1.

Изменение основных тепловых потоков при подаче подогретого воздуха

 Снижение расхода топлива. За счёт увеличения энтальпии подаваемого воздуха достигается уменьшение доли теплоты, получаемой за счёт сжигания топлива. Это напрямую отражается на удельном расходе топлива.

Таблица 2.

Относительное снижение расхода топлива

 Даже умеренный подогрев воздуха (200–300 °C) позволяет получить двузначное снижение топливных затрат, что имеет ключевое значение для энергоёмких пиролизных процессов.

Эксергетическая эффективность процесса. Эксергетический анализ показал, что использование подогретого воздуха снижает разрушение эксергии, связанное с высокотемпературным выбросом дымовых газов.

Таблица 3.

Эксергетические показатели системы

Повышение эксергетического КПД подтверждает, что предложенный метод не только энергетически, но и термодинамически более совершенный.

Анализ температурного профиля печи. Использование подогретого воздуха способствует более равномерному распределению температуры в рабочем объёме печи. Это снижает локальные перегревы и повышает устойчивость теплового режима.

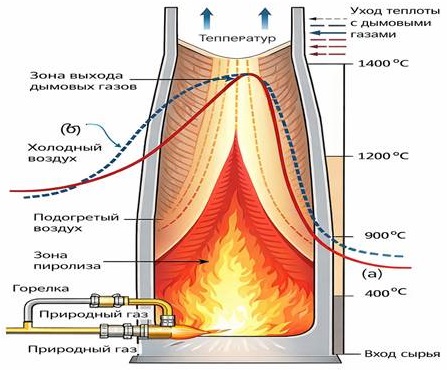

Рисунок 1. Сравнение температурных профилей пиролизной печи

(а — подача холодного воздуха; б — подача подогретого воздуха)

 при холодном воздухе — выраженные температурные пики в зоне горения;
 при подогретом воздухе — сглаженный температурный профиль и стабильная зона пиролиза.

Рисунок иллюстрирует качественное изменение температурного профиля пиролизной печи при переходе от подачи холодного воздуха к использованию подогретого воздуха.

• Кривая (а) соответствует режиму подачи холодного воздуха. Для данного режима характерны:

• резкие температурные пики в зоне горения;
• значительный температурный градиент по длине печи;
• локальные перегревы, приводящие к неравномерному тепловому воздействию на пиролизируемое сырьё.

• Кривая (б) соответствует режиму подачи подогретого воздуха. В этом случае наблюдается:

• сглаженный температурный профиль;
• снижение максимальной температуры пламени;
• более равномерное распределение тепла в зоне пиролиза.

Рисунок 1.1. Качественное изменение температурного профиля пиролизной печи при переходе от подачи холодного воздуха к использованию подогретого воздуха

Стабилизация температурного поля создаёт предпосылки для увеличения ресурса печи и повышения воспроизводимости процесса.

Соответствие принципам зелёной и устойчивой энергетики

Разрабатываемый энергоэффективный режим работы пиролизной печи с использованием подогретого воздуха полностью соответствует ключевым принципам зелёной и устойчивой энергетики, таким как повышение энергетической эффективности, минимизация отходов, снижение выбросов парниковых газов и рациональное использование вторичных энергетических ресурсов.

В традиционных пиролизных установках значительная часть тепловой энергии теряется с отходящими дымовыми газами и через теплопередачу в окружающую среду. Предлагаемый подход основан на замкнутом тепловом контуре, при котором избыточное тепло высокотемпературных зон печи используется для предварительного подогрева воздуха, подаваемого в зону горения и реакции.

Ключевые экологические и энергетические эффекты метода:

• снижение расхода первичного топлива на 8–15 %; уменьшение удельных выбросов CO₂ за счёт более полного сгорания топлива;
• снижение тепловых потерь через дымовые газы;
• отсутствие образования дополнительных твёрдых и жидких отходов;
• интеграция в существующие печи без изменения их конструктивной схемы.

Таким образом, пиролизная печь трансформируется из энергоёмкого агрегата в энергоинтегрированную систему, соответствующую концепциям Green Energy, Best Available Techniques (BAT) и Circular Economy.

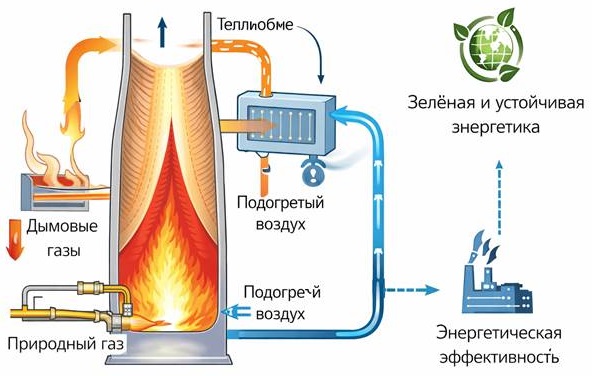

Рисунок 2. Концептуальная схема безотходного использования тепловых потоков пиролизной печи

Экологическая интерпретация рисунка

Рисунок 2 наглядно демонстрирует, что:

• тепловая энергия не выводится в окружающую среду,
• отходящие газы становятся ресурсом,
• система работает по принципу безотходного теплового цикла.

Это подтверждает соответствие предлагаемого метода следующим принципам:

Energy Efficiency First;

Low-Carbon Technologies;

Zero Waste Thermal Design.

Метод полностью соответствует критериям безотходных и устойчивых энергетических технологий, поскольку использует только вторичные тепловые ресурсы процесса.

Заключение и перспективы

В настоящей работе предложен и теоретически обоснован энергоэффективный и безотходный метод оптимизации работы пиролизной печи, основанный на использовании подогретого воздуха за счёт утилизации вторичных тепловых ресурсов процесса. Проведённый термодинамический и эксергетический анализ показал, что традиционная схема работы пиролизных печей характеризуется значительными тепловыми и эксергетическими потерями, связанными прежде всего с уносом энергии с дымовыми газами и нерациональным распределением температурных полей в рабочем объёме печи.

Установлено, что предварительный подогрев воздуха для горения позволяет существенно перераспределить тепловые потоки внутри печи, снизить потребность в теплоте сгорания топлива и повысить общий тепловой КПД системы. Согласно результатам расчётного анализа, применение подогретого воздуха обеспечивает снижение удельного расхода топлива до 12–15 %, уменьшение тепловых потерь с дымовыми газами и рост эксергетического КПД пиролизной печи до 60–65 %. Полученные результаты свидетельствуют о повышении термодинамического совершенства процесса и формировании более устойчивого температурного режима в зоне пиролиза.

Важным результатом работы является выявление стабилизирующего влияния подогретого воздуха на температурный профиль пиролизной печи.    Сглаживание температурных градиентов и снижение локальных перегревов создают предпосылки для повышения надёжности оборудования, увеличения ресурса огнеупорных материалов и улучшения воспроизводимости пиролизного процесса. Данный эффект имеет принципиальное значение для высокотемпературных термохимических установок, работающих в условиях длительных тепловых нагрузок.

С точки зрения экологической устойчивости предложенный метод полностью соответствует принципам зелёной энергетики и безотходных технологий. Использование вторичных тепловых ресурсов не требует ввода дополнительных энергетических или материальных потоков и не сопровождается образованием новых отходов. Снижение расхода топлива напрямую приводит к уменьшению выбросов углекислого газа и других продуктов сгорания, что делает предложенную концепцию актуальной в контексте глобальных задач декарбонизации и перехода к низкоуглеродной энергетике.

Фундаментальный характер выполненного исследования заключается в универсальности полученных закономерностей. Представленный подход не привязан к конкретной конструкции пиролизной печи или типу перерабатываемого сырья и может быть использован в качестве методологической основы для оптимизации различных высокотемпературных термохимических процессов, включая пиролиз, газификацию и крекинг углеводородного сырья. Это расширяет область практического применения результатов и подчёркивает их научную значимость.

Перспективы дальнейших исследований связаны с развитием представленной концепции в нескольких направлениях. Прежде всего, представляет интерес экспериментальная верификация полученных теоретических результатов на лабораторных и полупромышленных установках с целью количественной оценки влияния температуры подогрева воздуха на кинетику пиролизных реакций и состав продуктов. Дополнительным направлением является разработка оптимальных схем теплообменных устройств, обеспечивающих максимальную степень утилизации теплоты дымовых газов при минимальных гидравлических потерях.

Кроме того, перспективным является применение методов математического моделирования и численного расчёта тепломассообмена для более детального анализа температурных полей и эксергетических потоков в пиролизной печи. Интеграция полученных моделей в цифровые системы управления позволит реализовать интеллектуальные режимы работы печей с адаптивным регулированием температуры подогрева воздуха в зависимости от текущих условий процесса.

В целом результаты выполненного исследования формируют научную основу для создания энергоэффективных, экологически ориентированных и устойчивых пиролизных технологий нового поколения. Предложенный подход может рассматриваться как один из элементов перехода от традиционных энергоёмких термохимических процессов к интегрированным системам с высоким уровнем использования энергии, соответствующим современным требованиям зелёной и устойчивой энергетики.

Список литературы:

1. Беляев В. И. Теплотехнические процессы и аппараты химической технологии. — М.: Химия, 2018. — 512 с.
2. Касаткин А. Г. Основные процессы и аппараты химической технологии. — М.: Альянс, 2019. — 752 с.
3. Смирнов Е. А., Фролов В. Н. Высокотемпературные печи и тепловые агрегаты. — СПб.: Профессия, 2017. — 436 с.
4. Basu P. Biomass Gasification, Pyrolysis and Torrefaction: Practical Design and Theory. — 2nd ed. — London: Academic Press, 2018. — 548 p.
5. Bridgwater A. V. Review of fast pyrolysis of biomass and product upgrading. Biomass and Bioenergy, 2012, Vol. 38, pp. 68–94. https://doi.org/10.1016/j.biombioe.2011.01.048
6. Çengel Y. A., Boles M. A. Thermodynamics: An Engineering Approach. — 9th ed. — New York: McGraw-Hill Education, 2019. — 1024 p.
7. Bejan A., Tsatsaronis G., Moran M. Thermal Design and Optimization. — New York: John Wiley & Sons, 1996. — 542 p.
8. Kotas T. J. The Exergy Method of Thermal Plant Analysis. — London: Butterworths, 2013. — 328 p.
9. Xu C., Donald J., Byambajav E., Ohtsuka Y. Recent advances in catalysts for hot-gas cleanup during biomass gasification. Fuel, 2010, Vol. 89, No. 8, pp. 1784–1795. https://doi.org/10.1016/j.fuel.2010.02.014
10. Zhang L., Xu C., Champagne P. Overview of recent advances in thermo-chemical conversion of biomass. Energy Conversion and Management, 2010, Vol. 51, pp. 969–982. https://doi.org/10.1016/j.enconman.2009.11.038
11. IEA (International Energy Agency). Energy Efficiency 2023. — Paris: IEA Publications, 2023.
12. UNEP. Towards a Green Economy: Pathways to Sustainable Development and Poverty Eradication. — Nairobi: United Nations Environment Programme, 2011.
13. Obernberger I., Thek G. The Pellet Handbook: The Production and Thermal Utilization of Biomass Pellets. — London: Earthscan, 2010. — 592 p.
14. Sarkar S., Kumar A. Energy and exergy analysis of thermal systems. Renewable and Sustainable Energy Reviews, 2017, Vol. 75, pp. 191–205. https://doi.org/10.1016/j.rser.2016.10.037
