СОВРЕМЕННЫЕ ТЕХНОЛОГИИ ПРОИЗВОДСТВА И ПЕРЕРАБОТКИ ВОЛОКОН КЕНАФА (Hibiscus cannabinus L.)

АННОТАЦИЯ

Волокна кенафа в последние десятилетия вновь приобрели высокую востребованность как один из перспективных природных волокнистых материалов. В статье комплексно анализируется производственная цепочка волокна кенафа – от агротехнических аспектов выращивания до формирования готового продукта. Особое внимание уделено ботаническим особенностям растения, условиям выращивания, влиянию внешних и технологических факторов на рост, а также процессам уборки урожая. Рассмотрены современные методы извлечения волокна, их технологические характеристики и влияние на физико-механические свойства конечного материала. Оценены свойства волокон и обоснованы оптимальные способы прядения в зависимости от области применения. Представлены результаты исследований по оценке жизненного цикла (LCA), демонстрирующие экологические преимущества кенафа. Анализируются проблемы и ограничения на различных этапах производства, а также перспективные направления совершенствования переработки. Исследование формирует комплексную научную базу и подчёркивает значимость технологических решений и учёта свойств волокон для текстильной промышленности.

ABSTRACT

Kenaf fibers have regained high demand in recent decades as one of the most promising natural fiber materials. This article provides a comprehensive analysis of the kenaf fiber production chain – from the agronomic aspects of cultivation to the formation of the final product. Special attention is given to the botanical characteristics of the plant, cultivation conditions, the influence of external and technological factors on growth, as well as the harvesting processes. Modern methods of fiber extraction, their technological characteristics, and their impact on the physico-mechanical properties of the final material are examined. The properties of the fibers are evaluated, and optimal spinning methods are justified depending on the intended application. The results of life cycle assessment (LCA) studies are presented, demonstrating the environmental advantages of kenaf. The article also analyzes the problems and limitations at various stages of production, as well as prospective directions for process improvement. The study establishes a comprehensive scientific basis and emphasizes the importance of technological solutions and consideration of fiber properties for the textile industry.

Ключевые слова: кенаф, волокна, декортикация, физико-механические свойства, экологическая эффективность, жизненный цикл (LCA), промышленная переработка

Keywords: kenaf, fibers, decortication, physico-mechanical properties, environmental efficiency, life cycle assessment (LCA), industrial processing

Введение. Кенаф (Hibiscus cannabinus L.) – это многофункциональное растение, богатое натуральным волокном, которое широко используется в производстве текстиля, бумаги, композитных материалов, строительных и экологически чистых продуктов. В последние десятилетия кенаф вновь привлёк внимание на международной арене в связи с резким ростом спроса на экологически устойчивые и перерабатываемые материалы. Волокно этого растения отличается высокой механической прочностью, влагопоглощением и биологической разлагаемостью, что делает его важным сырьём для современного промышленного производства.

Процесс получения волокна кенафа включает несколько этапов: посев и уход за растениями, выращивание и сбор урожая, отделение и очистка волокна, а также переработка в готовую продукцию. Использование современных автоматизированных установок и передовых технологий позволяет повысить качество волокон на каждом этапе и улучшить эффективность производства. При этом организация процессов с учётом экологической безопасности и энергоэффективности остаётся актуальной задачей.

На сегодняшний день текстильная промышленность является одним из крупнейших секторов мировой экономики и оказывает значительное воздействие на окружающую среду. Синтетические волокна, такие как полиэстер, не разлагаются биологически, а выращивание хлопка требует значительных затрат воды и химических веществ. В связи с этим растёт интерес к экологически устойчивым и перерабатываемым натуральным волокнам, в частности к промышленному кенафу. В настоящее время волокно кенафа занимает около 0,3 % мирового рынка текстиля и представляет собой перспективное сырьё для промышленного производства качественной, экологически чистой и эффективной продукции.

Материалы и методы исследования. Кенаф (рис. 1a) является одной из древнейших технических культур с лубяными волокнами в мире. Источники свидетельствуют о том, что растение было одомашнено и начало использоваться в Северной Африке. В различных регионах его начали применять в хозяйственных и промышленных масштабах в разное время: например, в Индии кенаф выращивается примерно последние 200 лет, в России его используют с 1902 года, в Китае – с 1935 года, а в США производство кенафа началось во время Второй мировой войны. Среди стран Центральной Азии первым кенаф начали выращивать в Узбекистане с 1925 года. Впоследствии его стали культивировать также в Киргизии, Казахстане и Туркменистане.

Кенаф в основном используется для производства бумаги, канатов, пищевых продуктов, лекарственных средств, косметики, строительных материалов, биокомпозитов и текстильной продукции (рис. 1b). Широкий спектр применения демонстрирует уникальность растения, способного оказывать положительное влияние на различные отрасли промышленности.

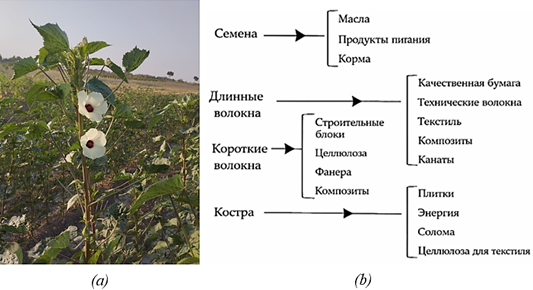

Рисунок 1. (a) Плантация кенафа (Hibiscus cannabinus L.). (b) Различные области применения растения кенаф в зависимости от источников сырья.

Одной из выдающихся особенностей волокна кенафа его гигроскопичность: оно способно поглощать определённое количество влаги из воздуха, при этом не пропуская и удерживая избыточную влагу. Кроме того, в волокне кенафа отсутствуют мелкие ворсинки. Поэтому продукты, упакованные в мешки из такого волокна, такие как сахар, мука и цемент, остаются сухими и чистыми даже во влажной среде.

Hibiscus cannabinus L. относится к семейству мальвовых (Malvaceae) и является однолетним волокнистым растением с развитой корневой системой и сложной листовой структурой, являясь одним из самых быстрорастущих растений в мире. Благодаря этим особенностям кенаф способен за один вегетационный период поглощать примерно 10 тонн CO₂ с каждого гектара, что способствует улучшению качества воздуха и положительно влияет на окружающую среду.

С физиологической точки зрения высота стебля кенафа варьируется от 1,5 до 5 метров, а диаметр – от 2,5 до 5 мм. Это означает, что волокна составляют примерно 25-40 % от общей массы растения. Таким образом, около 75 % стебля приходится на древесную сердцевину, которая также используется для производства целлюлозы кенафа в текстильной промышленности.

Кенаф в природных условиях произрастает в тропических и субтропических регионах Южной и Центральной Африки, Индии, Пакистана, Китая, Индонезии, на Кубе, в Бразилии, Иране и Судане. В настоящее время сорта кенафа «Узбекский 1972» (1984 г.), «Узбекский 2142» (1990 г.), «Узбекистан 2225» (2004 г.) и «Узбекистан 2268» (2010 г.) рекомендованы к возделыванию на территории Республики Узбекистан в качестве технической культуры.

Известно, что природно-климатические условия Узбекистана весьма благоприятны для полноценного созревания семян кенафа. В связи с этим можно высоко оценить потенциал поэтапного расширения посевных площадей и повышения урожайности данной культуры в различных регионах республики.

Общие сведения о производстве кенафа широко освещаются Продовольственной и сельскохозяйственной организацией Объединённых Наций (FAO), которая предоставляет в открытом доступе статистические данные по продовольствию и сельскому хозяйству во всех странах мира.

Согласно данным за 2021 год, представленным в базе FAOSTAT (корпоративная статистическая база данных FAO), мировой объём производства кенафа составил 287318 тонн. Данный объём был получен на площади 74307 гектаров в 20 странах мира.

По состоянию на 2021 год в число пяти ведущих стран по объёму производства кенафа вошли: Франция (143110 тонн), Китай (72878 тонн), Северная Корея (15096 тонн), Польша (15080 тонн) и Нидерланды (13280 тонн).

Кроме того, согласно данным Европейского союза (ЕС), в 2022 году общий объём производства кенафа на территории ЕС составил 179020 тонн. Более 60 % данного объёма приходится на Францию, за которой следуют Германия (17 %) и Нидерланды (5 %). Однако эти данные не представлены в базе FAOSTAT; более того, Германия не входит даже в число десяти ведущих стран-производителей кенафа. В связи с этим достоверность и полнота статистических данных по производству кенафа требуют более глубокого анализа расхождений между различными аграрными организациями и статистическими базами данных.

Начиная с 1960-х годов, производство кенафа претерпело значительные изменения. Минимальный уровень был зафиксирован в 1990 году, когда объём производства сократился до 83997 тонн. В последующий период наблюдался устойчивый рост показателей производства.

Примечательно, что несмотря на сокращение посевных площадей на 35 % с 1990 года, общий объём производства увеличился на 242 %, что свидетельствует о резком росте урожайности. Особенно отчётливо положительная динамика проявилась после 2015 года. Так, в 2017 году средняя урожайность волокна кенафа составляла 4012 кг/га, тогда как в 2021 году в ряде стран, включая Италию, Францию и Нидерланды, данный показатель превышал 7850 кг/га.

Кенаф является теплолюбивым растением, поэтому его посев осуществляется при достижении температуры почвы 14-16 °C. Оптимальным сроком посева кенафа считается апрель, поскольку в этот период почва сохраняет естественную влажность, что способствует быстрому и дружному прорастанию всходов.

Кенаф эффективно развивается на почвах с высокой влагоудерживающей способностью, при сбалансированном содержании питательных веществ и температурном режиме 16-27 °C. Для получения высококачественного волокна необходимы плодородные почвы и достаточное увлажнение. Наряду с этим световой режим играет важную роль в процессе роста и развития растения.

Потребность кенафа в воде и минеральных удобрениях существенно ниже, чем у хлопчатника и льна: в течение вегетационного периода растение требует 250-700 мм осадков, а на последующих этапах развития – 250-335 мм.

Сбор урожая кенафа имеет принципиальное значение и должен проводиться в фазе технической спелости. В календарном выражении данный период приходится на 20 августа – 10 сентября. Уборка урожая раньше указанных сроков приводит к потерям до 20 % коры и 13-15 % волокна, а также к снижению его качества. При поздней уборке, несмотря на увеличение общей массы урожая, усиливается одревеснение стеблей, а кора становится более жёсткой.

Для получения волокна высшего качества целесообразно проводить уборку кенафа в фазе массового цветения, когда первые коробочки начинают темнеть.

Уборка урожая является одним из наиболее затратных этапов цепочки поставок кенафа. В последние годы были разработаны двухступенчатые (двухпоточные) комбайны, позволяющие одновременно собирать семена и стебли растения. Это создаёт возможность получения дохода от двух видов продукции, однако высокая себестоимость оборудования остаётся существенным ограничивающим фактором.

В настоящее время процесс мочки подразделяется на четыре основных типа: физический, полуфизический, химический и биологический. В большинстве случаев с целью получения волокна высокого качества применяется комбинация двух и более методов. Выбор способа мочки зависит от таких факторов, как требования к качеству волокна, продолжительность переработки и воздействие на окружающую среду. В последние годы исследователи активно работают над разработкой новых методов и совершенствованием существующих процессов, направленных на повышение эффективности, снижение экологической нагрузки и улучшение свойств волокон.

После стадии мочки во всех технологических процессах переработки волокнистого сырья реализуется ключевой и неотъемлемый этап – процесс выделения волокна. Данный процесс, как правило, осуществляется механическими методами, основная цель которых заключается в отделении древесинного ядра от волокон и получении индивидуализированных волокон. Для успешного выделения волокна процесс мочки должен быть прекращён в оптимальный момент; при этом стебли подвергаются сушке, а за счёт сокращения пучков волокон обеспечивается их облегчённое отделение.

Результаты и обсуждения. Выбор метода выделения волокна определяется, прежде всего, планируемыми свойствами получаемого материала, при этом длина и тонкость волокон являются основными критериями. Длинные волокна кенафа длиной до 50-70 см могут перерабатываться на оборудовании, предназначенном для переработки льна, тогда как короткие волокна формируются как побочный продукт.

Декортикация представляет собой метод, позволяющий непосредственно выделять волокна; при этом предварительное прохождение стадии мочки стеблей перед подачей в машину является важным технологическим условием.

В качестве поставщиков оборудования для декортикации выступают компании La Roche, Formation AG, Canadian Greenfield, Hempflax, Hempterra, Tatham, Canna Systems и HPP, а также производители промышленных машин, специализированных на получении длинных волокон, такие как Cretes, Depoortere и Vanhawaert.

После выделения волокон определение их физических и механических свойств является важным этапом, поскольку эти показатели непосредственно влияют на области дальнейшего применения волокон, а также на выбор последующих технологических процессов переработки.

Волокна кенафа, как и волокна льна и других лубяных культур, представляют собой пучки волокон, ориентированные вдоль длины стебля. Эти волокна обвивают древесинное ядро – костру и с внешней стороны покрыты эпидермисом (рис. 2).

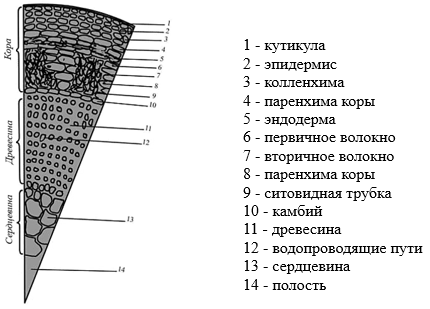

Рисунок 2. Анатомическое строение волокна кенафа

Волокно кенафа обладает сложной многослойной структурой, состоящей из нескольких слоёв. Первый слой представляет собой первичную клеточную стенку, формирующуюся в процессе роста клетки и придающую волокну механические свойства. Второй слой состоит из длинных целлюлозных цепей, образующих микрофибриллы, которые обеспечивают прочность и эластичность волокон. Целлюлоза является наиболее важным и ценным структурным компонентом волокна кенафа.

Как и при технологической оценке любого сырья или полуфабриката, основной целью оценки волокнистого сырья является определение его технологической ценности, то есть установление количества и качества продукции, которое может быть получено при переработке. Такая оценка также позволяет определить, насколько рационально используется сырьё, что способствует планированию деятельности производственных предприятий, техническому контролю производственных процессов и выбору оптимальных технологических методов переработки.

Технологическая ценность сырья, получаемого из волокнистых растений, характеризует степень промышленной пригодности волокон, извлекаемых из стебля, и является одним из ключевых критериев, определяющих перерабатываемость, показатели качества и эффективность производства конечной продукции. Волокна кенафа обладают высокой биодеградабельностью, являются экологически чистым и возобновляемым ресурсом, что обусловливает их промышленную значимость. Для определения технологической ценности волокон необходимо комплексное исследование их химических, физико-механических, морфологических и термических свойств.

Химический состав волокон кенафа составляет: целлюлоза – 45-57 %, гемицеллюлоза – 18-24 %, лигнин – 8-13 %, пектин – 2-4 %, масла и воски – 2-3 %, минеральные вещества – 1-2 %. Соотношение этих компонентов определяет качество и механические свойства волокон.

В стебле кенафа лигнин и пектин равномерно распределены вдоль объёма первичных и вторичных волокон, выполняя функцию связывающего компонента между стеблем и корой. В поперечном сечении стебля эти вещества образуют эластичную сетчатую структуру. Лигнин повышает жёсткость клеточной стенки и замедляет её разложение. Пектин соединяет клетки между собой, поэтому его удаление в процессе отделения волокон является важным технологическим этапом.

Физико-механические свойства волокон определяют их прочность, удлинение, упругость и технологическую удобоперерабатываемость. Испытания проводятся на универсальных разрывных машинах (например, Instron или Zwick). При прочности кенафа 400-800 МПа, удлинении 1,5-4 % и диаметре волокон 15-25 мкм волокна считаются технически качественными, что повышает их перерабатываемость.

Морфологический и микроструктурный анализ позволяет определить гладкость поверхности волокон, пористость и структуру клеточной стенки. Для этих целей применяются современные методы: сканирующая электронная микроскопия (SEM), инфракрасная спектроскопия Фурье (FTIR) и рентгеновская дифракция (XRD). Инфракрасный спектральный анализ выявляет функциональные группы волокон, а XRD-анализ позволяет определить степень кристалличности. Волокна кенафа с кристалличностью 60-70 % обладают высокой механической прочностью и эластичностью.

Термические свойства необходимы для оценки термостойкости волокон и стадий их разложения. С помощью термогравиметрического анализа (TGA) и дифференциальной сканирующей калориметрии (DSC) определяются температура термического разложения целлюлозы, теплоёмкость и стабильность волокон.

Основной фактор, снижающий экологические показатели текстиля из кенафа, – процесс деграмминга. Поэтому необходимо разрабатывать энергетически эффективные ферментативные технологии. В целом оптимизация сельскохозяйственных и производственных этапов выращивания кенафа позволяет повысить его экологическую эффективность по сравнению с льном и другими натуральными волокнами.

Таким образом, технологическая оценка качества волокон кенафа позволяет определить возможности использования этого растения как экологически устойчивого, возобновляемого и экономически эффективного сырья. Биополимеры, содержащиеся в Hibiscus cannabinus L., такие как целлюлоза, гемицеллюлоза и лигнин, обеспечивают биологическую разлагаемость волокон, не наносят вреда окружающей среде и способствуют созданию устойчивой производственной системы. С этой точки зрения волокна кенафа являются перспективным сырьём не только для текстильной промышленности, но и для производства композитных материалов, автомобильной, строительной, бумажной и упаковочной отраслей.

Современные исследования показывают, что при использовании кенафа для производства нетканых материалов, одежды и домашнего текстиля выбросы парниковых газов могут снижаться на 10-50 %, а с учётом накопления углерода экологическая выгода может достигать 30-70 %. Применение волокна кенафа вместо синтетических материалов приводит к сокращению общего объёма материалов на 66 % и потребления энергии на 45 % в процессе производства. При этом 1 тонна продукции из кенафа в течение жизненного цикла накапливает 325 кг углерода, а производство с содержанием кенафа 50 % позволяет сэкономить 1,19 млн м³ сырой нефти.

Заключение. Кенаф рассматривается многими специалистами как устойчивый и многофункциональный материал. В текстильной промышленности он способствует снижению спроса на синтетические волокна и поддерживает стремление к углеродной нейтральности. Тем не менее, кенаф по-прежнему остаётся недостаточно популярным сырьём, однако его волокна благодаря быстрому росту, высокой прочности, низкому экологическому воздействию и естественным антибактериальным свойствам могут выступать эффективным сырьём для будущего биотекстиля. Кенаф применяется в производстве одежды, спортивной и нижней одежды, технического текстиля, а также в строительной отрасли. При переработке волокон предпочтение отдаётся механическим методам, а процессы дегумминга следует совершенствовать с использованием экологически чистых технологий. Экологическая польза кенафа также значительна: согласно исследованиям LCA, он способен сокращать выбросы парниковых газов на 10-50 %, а за счёт накопления углерода обеспечивать дополнительную экологическую выгоду в 30-70 %. По сравнению с хлопком экологическое воздействие выращивания кенафа примерно на 70 % ниже, однако по урожайности и производственной эффективности он уступает льну. В то же время научные исследования и работы по развитию технологий способствуют расширению применения кенафа в текстильной и технической промышленности.

Таким образом, кенаф представляет собой устойчивый, многофункциональный и перспективный ресурс, который в будущем ожидается играть важную роль в различных отраслях промышленности, особенно в текстильной сфере.

Список литературы:

1. Webber C.L. III, Bledsoe V.K., Bledsoe R.E. Kenaf harvesting and processing // Trends in New Crops and New Uses / Ed. by Janick J., Whipkey A. — Alexandria: ASHS Press, 2002. — P. 327–339.
2. Государственный реестр сельскохозяйственных культур Узбекистана с данными по сортам кенафа. — Ташкент: “Voris-nashriyot”, 2025. — 16 с.
3. Матмусаев У.М., Абдуллаев А.З., Хамроев А.Д.  Текстильные материалы: Материаловедение. — Ташкент: O‘zbekiston nashriyoti-matbaa ijodiy uyi, 2005. — Ч. 1, 120 с.
4. Parvin R.L., et al. Hibiscus cannabinus (Kenaf): A potential source of Bast Fiber // Biochemical Journal, 2025. — Vol. 9, Issue 8S.N.5273.
5. Narkpiban K., Poonsawat T. Optimizing Cellulose Extraction from Kenaf (Hibiscus cannabinus L.) Fiber by Selective Retting and Hydrothermal Pretreatment // Journal of Natural Fibers, 2022.
6. Lam T.B.T., et al. Structural characteristics of cell walls of kenaf (Hibiscus cannabinus L.) and fixation of carbon dioxide // Journal of Wood Science, 2003. — Vol. 49, P. 255–261.
7. Zhou C., Ohtani Y., Sameshima K. Selection of plant population of kenaf (Hibiscus cannabinus L.) as a papermaking raw material on arid hillside land in China // Journal of Wood Science, 1998. — Vol. 44, P. 296–302.
8. Kenaf fibre valorisation: a comparative study of processing effects on materials properties and yarn conversion potential // Discover Materials, 2025.
9. Growth and yield response of Kenaf (Hibiscus cannabinus L.) seed production to different sowing times // Journal of Bangladesh Academy of Sciences, 2022.
10. West African kenaf (Hibiscus Cannabinus L.) natural fiber composite for application in automotive industry // Malaysian Journal of Fundamental and Applied Sciences, 2011.
11. Kenaf (Hibiscus cannabinus L.) Leaves and Seed as a Potential Source of Bioactive Compounds // Life (Basel), 2020.
12. African Journal of Biotechnology. Growth, yield and fiber morphology of kenaf (Hibiscus cannabinus L.) grown on sandy bris soil, 2011.
