ЗНАЧЕНИЕ ПЛАСТОВОГО ДАВЛЕНИЯ В РАЗРАБОТКЕ И ЭКСПЛУАТАЦИИ ПОДЗЕМНЫХ ХРАНИЛИЩ ГАЗА

АННОТАЦИЯ

Цель исследования - представить значение пластового давления в организации и использовании газохранилищ под землей. При восстановлении газохранилищ под землей все технологические сооружения и технологические процессы проектируются в зависимости от величины пластового давления. За счет изменения пластового давления изменяется производительность скважин. Приведено выражение для определения давления слоя. Также приведены значения пластового давления в зависимости от параметров при использовании XIX горизонта хранилища в Худжаабадских газохранилищах.

ABSTRACT

The purpose of the article to present the importance of layer pressure in the organization and use of gas storage facilities under the ground. When restoring gas storage tanks under the ground, all technological facilities and technological processes are designed depending on the value of the layer pressure. Through the change in layer pressure, the productivity of wells varies. The expression for determining the pressure of a layer is given. Also, the values of layer pressure are given depending on the parameters in the use of the XIX horizon of the storage facility in Khujaabad gas storage facilities.

Ключевые слова: подземное хранилище газа, геологик разрез, горно-геологический контроль, гидродинамические исследования, газодинамические исследования, карта изобары, эксплуатационные скважины.

Keywords: underground gas storage, geological profile, mining and geological control, hydrodynamic researches, gas dynamic researches, isobarsmap, production wells.

Введение. В настоящее время природный горючий газ является одним из важнейших видов топлива, необходимых для функционирования инфраструктуры страны. В современных условиях развитие народного хозяйства связано со значительным увеличением потребления газа. Природные горючие газы являются экономичным и универсальным топливом, способным заменить твердое и жидкое топливо в бытовых, городских и энергетических объектах, промышленности и на транспорте. Несмотря на развитие транспортной и газопотребляющей инфраструктуры и создание системы экспорта газа за границу по магистральным газопроводам, в процессе роста потребления в нашей стране возникла проблема «сезонного неравенства» в использовании газа.

Сезонное неравенство означает значительный рост потребления природного газа зимой, в то время как в отличие от жаркого сезона добыча в холодное время года, наоборот, несколько снижается. Для решения этой задачи разработана и используется технология строительства оптимальных хранилищ природного газа. В настоящее время строительство ПХГ дает наибольший результат. Таким образом, основным направлением любых исследований ПХГ является анализ способов их эффективного использования.

Материалы и методы. ПХГ входит в систему газоснабжения страны, предназначенная для нормирования неравномерности потребления газа, формирования долгосрочных и оперативных запасов газа. Процесс их строительства и эксплуатации может варьироваться в зависимости от развития газотранспортной системы, периода повышенного спроса на газ и других условий. В ПХГ осуществляются технологические процессы приема, хранения и добычи природного газа.

При выборе ПХГ учитываются геологические характеристики пласта, магистральная газопроводная сеть хранилища и географическое положение города, в который планируется подавать газ, а также производительность объектов, их технико-экономические расчеты. Пластовое давление играет важную роль в технологических процессах хранения природного газа в подземных хранилищах газа. Например, гидростатическое давление 1 кг/см² эквивалентно давлению 6 метровой горной породы. Имея это в виду, сжиженный бутан следует хранить на глубине 40-60 м, а пропан - на глубине 80-100 м. Мировой опыт показывает, что в создании ПХГ оптимальная глубина залегания газа в пласте при формировании ПХГ составляет 300-400 м [1].

В большинстве случаев в районе крупного центра потребления газа, подходящего для формирования ПХГ, нет используемых или разрабатываемых газовых или нефтяных месторождений, но когда мы наблюдаем геологический сдвиг структуры этого района, можно определить наличие водоносного горизонта. Это, в свою очередь, указывает на возможность организации ПХГ в этих слоях [1].

Зарубежные ученые Лурье М.В., Дудникова Ю.К., Фык М.И., Хрипко Е.И., Лобанова А.Н, Русакова В.В. работали над организацией подземных хранилищ газа и их проблемами. В России создаются подземные хранилища газа, в основном в водоносных горизонтах и ​​остатках соляных пород. В нашей Республике также проводились исследования водоносных горизонтов. Полностью изучено и технически обосновано строительство подземного хранилища газа в водоносном слое на территории Алимкента.

Требуется бурение нескольких рабочих скважин, необходимых для закачки и откачки газа в подземные хранилища, при закачке и откачки газа в ПХГ необходимо установление ряда установок для очистки от твердых и жидких смесей, устройств для осушки газа перед отправкой потребителям. По правилам в горизонтальной части пласта бурятся забойно-эксплуатационные скважины, а в его створках – контрольные [1].

Повышение давления во время закачки сокращает время, необходимое для формирования ПХГ, уменьшает количество проводящих скважин, увеличивает объем газа в хранилище и продуктивность скважин, увеличивает время работы без компрессора при отправке газа из хранилища к потребителям, а также сформирование ПХГ на отработанном нефтяном месторождении способствует увеличению коэффициента нефтеотдачи месторождения, снижению мощности компрессорной станции при добыче газа.

Превышение допустимого расчетного давления может привести к следующим последствиям:

- образованию новых трещин в крышке хранилища;

- подземной потери газа;

- пожарам и взрывам в результате скопления газа в зданиях и сооружениях;

- приводит к образованию в скважинах гидрокристаллов углеводородных газов [2].

Давление газа в ПХГ всегда меньше горного давления. Определяется в зависимости от забойного давления скважины. На практике пластовое давление равно гидростатическому давлению, L [м] является произведением глубины скважины и удельного веса воды  γ_с[кг·м/с²] [3].

𝑝_пласта=αγ_с𝐿/10⁶   [МПа]                                                         (1)

Где 𝑝_пласта- давление пласта_,  α – коэффициент дисбаланса, его значение колеблется от 0,8 до 1,2 [4].

Немаловажное значение имеет и норма повышения давления в ПХГ: чем меньше норма повышения давления в ПХГ, тем большее значение может иметь повышение давления.

Максимальное допустимое давление для ПХГ зависит от:

- глубины залегания и размеров площадки для хранения газа;

- объемной массы пластовых пород над зоной хранения газа;

- структурных и тектонических особенностей пластов, пластовых покровов и пластовых отложений на покровах;

- прочности, плотности и пластичности слоя покрытия [5].

Максимальное допустимое для хранилища давление, предотвращающее открытие вертикальных трещин в крышке ПХГ, может быть определено по формуле:

𝑝_мак≤ η^.𝑝_гп,                                                             (2)

Где η–коэффициент для пластичных пород, который определяется по следующему уравнению

                                                 (3)

–угол внутреннего трения слоистых пород, если φ >60,4°, то tgφ >1,73, и приведенное выше уравнение теряет смысл; p_гп– давление горных пород, образующих верхнюю оболочку крышки хранилища, равное следующему

,                                      (4)

Где, –средняя объемная плотность горных пород; h_i-толщина слоя горных пород;; р_ср–средняя плотность пород, образующих срез, р_ср= 2,65 т/м³; H– суммарная толщина горных пород в разрезе крқшки хранилища, g– ускорение свободного падения 9,8 м/см², приведена на рис.1 [6-10].

При искусственном вскрытии водного слоя с помощью вязкой жидкости градиент давления изменяется от 0,137 до 0,174 кгс/см^2.м. Образование ПХГ происходит при градиенте давления 0,154 кгс/см^2.м, т. е. значение нормального гидростатического давления увеличивается до 1,54 раза. В некоторых случаях верхний предел давления - это величина горного давления на глубине, на которой расположен пласт. Если пласт имеет глинистый слой толщиной более 5 метров, максимально допустимое давление может быть в 1,3-1,5 раза больше гидростатического давления на глубине пласта [8].

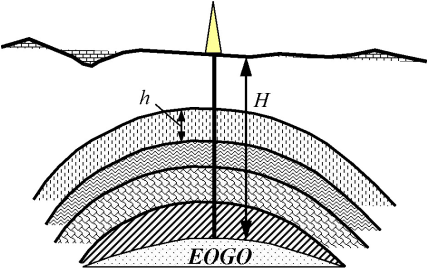

Рисунок 1.Подземное хранилище газа в разрезе

В результате превышения давления в пласте над начальным гидростатическим давлением в пластовой оболочке образуется разность давлений, которого в некоторых случаях является достаточным для преодоления давления, создаваемого капиллярными силами пористых каналов малого радиуса в предыдущем слое. В этом случае газ выдавливает воду из пористых каналов, и оболочка теряет свою плотность.

«Средний» радиус пористых каналов входит в один из самых редких горных пород. Поскольку величина капиллярного давления обратно пропорциональна «среднему» радиусу пористых каналов, величина капиллярного давления может иметь большой показатель [9].

ПХГ размещается в основном в районах вблизи трассы магистрального газопровода и потребительских центров. Хранилища газа в нашей стране расположены в непосредственной близости от магистральных газопроводов и потребителей. В частности, подземные хранилища газа «Северный Сох» и «Ходжаабад» расположены в наиболее густонаселенной части страны, а именно в Ферганской долине, а подземные хранилища газа «Газли» -вблизи магистральных трубопроводов «Средняя Азия-Центр» и «Узбекистан-Китай».

При эксплуатации подземных хранилищ газа одним из основных его параметров является пластовое давление. Во время эксплуатационного периода давление слоя изменяется. Например, в Ходжаабадском подземном хранилище газа пластовое давление при закачке составляло 250 атм, а при откачке газа 110-118 атм., в некоторых случаях разница давлений по годам на закачке и откачке газа колеблется в пределах 2-5 атм [10-13].

В таблице 1 представлены основные показатели по XIX горизонту Ходжаабадского подземного хранилища газа.

Таблица 1.

Объемы пространства, освободившегося от скважины по XIX горизонту (цикл добычи газа 2019-2020 гг.)

Данные в таблице 1 показаны в графическом виде на рисунке 2.

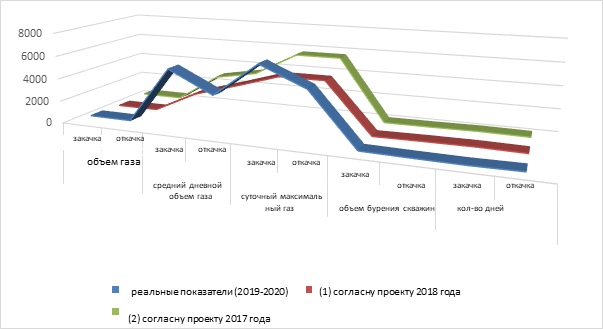

Рисунок 2. Объемы пространства, освободившегося от скважин по XIX горизонту на Ходжаабадском ПХГ

В Ходжаабадском ПХГ до окончания времени закачки максимальное давление повышается с 21,7 до 25,0 МПа. Минимальные значения поверхностного давления скважины принимают на уровне 4,4 МПа и 3,0 МПа, что достаточно для обеспечения готовности газа к удалению жидкой фазы из состава газа.

В таблице 2 приведены прогнозные показатели хранилища в Ходжаабадском подземном хранилище газа [12, 13].

Таблица 2.

Исходные данные для расчета прогнозных показателей Ходжаабадского подземного хранилища газа (XIX горизонт)

В конце сезона откачки по горизонту XIX пластовое давление составляет 12,3 МПа, а минимальное давление в хранилище газа - 6,85-7,5 МПа.

На графике на рис. 3 показаны основные показатели работы Ходжаабадского подземного хранилища газа [13].

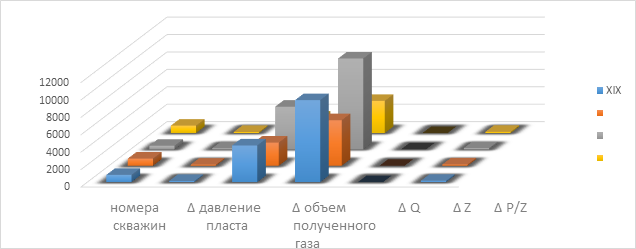

Рисунок 3. Основные показатели производительности в подземных хранилищах газа

В таблице 3 представлены основные показатели работы Ходжаабадского подземного хранилища газа.

Таблица 3.

Показатели эффективности в подземных хранилищах газа

Выводы. При эксплуатации ПХГ было установлено, что изменение пластового давления зависит от сезона закачки газа в хранилище и откачки газа из хранилища. Сезон закачки газа длится с марта по октябрь, давление газа повышается, минимальное давление падает до 110-125 атм в начале периода закачки, а максимальное давление повышается до 230-250 атм в конце. Падение давления в пласте зависит от объема добычи газа и определяется величиной продуктивности. Эмпирические выражения также используются для определения пластового давления в хранилище газа. Каждое выражение разрабатывается в соответствии с параметром хранилища газа. Анализируя изменение пластового давления, можно определить оптимальные объемы закачки и откачки газа по скважинам.
