ИЗУЧЕНИЕ ПРОИЗВОДСТВА БИТУМА МАРКИ ПФГ-РM ПУТЕМ МОДИФИКАЦИИ БИТУМА МАРКИ БНД 60/90

АННОТАЦИЯ

В данной статье рассмотрены оптимальные условия получения битума марки ПФГ-РМ модификацией битума марки БНД 60/90 с использованием модификатора марки ПФГ-1С, полученного на основе п-фенелиендиамина, формалина и глицина, а также их физико-химические и механические свойства. Изучены оптимальные условия синтеза. При этом элементарную серу сначала нагревали до температуры 140-145 °С, а затем добавляли к ней из синтезированного соединения и перемешивали при 160 °С в течение 45 минут. Структура и свойства этого модификатора марки ПФГ-1С, изготовленного из изменение физико-химические свойства битума были изучены для определения реакционных свойств молекулы модификатора с помощью ИК-спектроскопии, TГ-ДTA, SEM-анализа и квантово-химических вычислений с использованием программ Avogadro, Hyper Chem 8.01 и Asselrys MS Modeling 3.0.1.

ABSTRACT

This article discusses the optimal conditions for obtaining bitumen of the PFG-RM brand by modifying bitumen of the BND 60/90 brand using a PFG-1C brand modifier based on p-phenelienediamine, formalin and glycine, as well as their physico-chemical and mechanical properties. Optimal synthesis conditions have been studied. In this case, elemental sulfur was first heated to a temperature of 140-145 °C, and then added to it from the synthesized compound and mixed at 160 °C for 45 minutes. The structure and properties of this PFG-1C grade modifier, made from modified bitumen physico-chemical properties, were studied to determine the reactivity of the modifier molecule using IR spectroscopy, TG-DTA, SEM analysis and quantum chemical calculations using Avogadro, Hyper Chem 8.01 and Asselrys MS Modeling 3.0.1 programs.

Ключевые слова: анилингидрохлорид, сера, модификатор марки AG-1S, битум марки BND 60/90, ИК-спектроскопия, TГ-ДTA, SEM.

Keywords: aniline hydrochloride, sulfur, AG1S grade modifier, BOND 60/90 bitumen, IR spectroscopy, TG-GTA, SAN.

Введение: Природный битум это органические минералы органического происхождения, имеющие первичную углеводородную основу и находящиеся в твердом и вязком состоянии в недрах [1,2]. Сера в битумах встречается в виде меркаптанов, сульфидов, дисульфидов и производных тиофена. Кроме того, сера также будет присутствовать в соединениях, содержащих различные гетероатомы. В зависимости от содержания сернистых соединений меркаптаны (R-СH, тиолы, или тиоалкоголи) делятся на меркаптановые и немеркаптановые [3,4]. Меркаптаны обычно встречаются в низкокипящих фракциях и могут составлять около 60% всех соединений серы в этих фракциях. По мере увеличения температуры кипения фракции количество меркаптанов уменьшается, а во фракциях с температурой кипения выше 300 °С наблюдаются только их следы. В настоящее время идентифицировано около 50 различных меркаптанов, из которых 43 относятся к группе алкилтиолов, а 6-к группе циклоалкилтиолов и тиофенолов. Группа СН в основном связана с вторичными и третичными атомами углерода [5,6]. Качество битума играет важную роль в улучшении качества асфальта. Растет число исследований, направленных на изменение состава битума для получения качественного битума. Среди всех проверенных и верных методов модификации битума модификация полимера является одним из наиболее важных [7,8].

Материалы В данной исследовательской работе использованы п-фенелиендиамин, бидистиллированная вода, формалин, сера, глицин и битум марки БНД 60/90 ГОСТ 22245-90

Метод: ИК –спектроскопия-ИК-спектры модификатора изучались на спектрометре “ИК-трассер-100” (SHIMADZU Japan, 2017).

В настоящем исследовании с помощью синтезированного модификатора модифицировали битум марки БНД 60/90 (ГОСТ 22245-90), в котором в качестве основного состава по стандарту использовались модификаторы серы и олигомера (ГОСТ 127-93). В процессе модификации 600 г битума помещали в емкость и нагревали до разведения при температуре 130-160 °С. Затем в разведенный битум добавляют 160 г модифицированной серы и 3,2 г модификатора, скорость перемешивания не превышает 150-200 об / мин, так как высокая скорость может отрицательно сказаться на качественных показателях серно-битумной смеси [9,10]. Установлены оптимальные условия получения модифицированного битума и проведен комплексный анализ физико-химических свойств полученного битума. По результатам исследования был определен оптимальный эффективный состав битума и определена возможность улучшения обрабатываемости модифицированного битума, а также его адаптации для различных строительных работ. Свойства модифицированного битума, полученные в результате эксперимента, сравнивались с немодифицированным битумом и подробно сравнивались с помощью ИК-спектроскопии (ИК-спектроскопия), сканирующей электронной микроскопии (Сэм), элементного анализа и термического анализа [11].

Анализ ИК-спектра модифицированного битума.

Спектры передавались с одинаковой интенсивностью и с одинаковой скоростью сканирования от 500 до 4000 см-1 (рис.1). Описаны ИК-спектры битума без изменения состава (красным цветом) и ИК-спектры битума марки ПФГ-РМ (черным цветом).

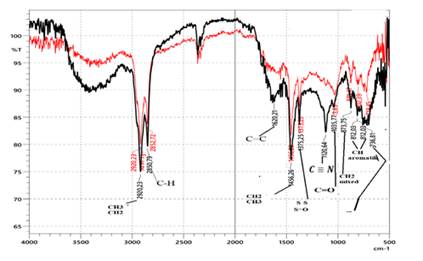

Рисунок 1. ИК-спектр немодифицированного битума марки ПФГ-РM

При сравнении ИК-спектров немодифицированного битума с битумами марки ПФГ-РМ были выявлены колебания различных функциональных групп.

В области 2920,23 см-1, полученной при высокой интенсивности, наблюдались валентные колебания цепей-СН₃ и-CH₂, представляющих углеводороды с прямой цепью. В области 2850,79-2852,72 см-1 отмечается поглощение алкановых цепей C-H. Однако в области 1620,21 см-1 наблюдались колебания C=C, характерные для прямой цепи и ароматического кольца. Разветвленные валентные колебания S-S были зарегистрированы при 1375,25 см-1, что означает наличие ковалентных связей в сере. Валентные колебания-C≡N в акрилонитриле были обнаружены в области 1120,64 см-1, что указывает на то, что это произошло в процессе модификации. Также было отмечено наличие валентных колебаний C=O, характерных для карбоксильной функциональной группы, в области 1035,75 см-¹. Однако в области 736,81 см-1 соль хлорида цинка была связана с азотом и проявляла характерные валентные колебания. Этот анализ ИК-спектра показывает, что исходные вещества полностью вступили в реакцию в составе битумов марки ПФГ-РМ. Общая структура битумов марки ПФГ-РМ показана на рисунке 2, наглядно иллюстрирующем модификации их состава.

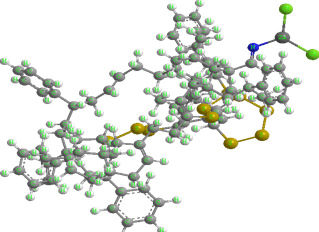

Рисунок 2. 3d-вид химической структуры битума марки PФГ-РM

Немодифицированного битума, а также битумы марки ПФГ-РM сканировали на сканирующей электронной микроскопии (SEM) и элементного анализа.

С помощью сканирующего электронного микроскопа (SEM) и элементного анализа сканировали составов не модифицированного битума, а также битума марки ПФГ-РM и анализировали участки поверхности размером 100 мкм и количества каждого элемента в них (рис. 3-7).

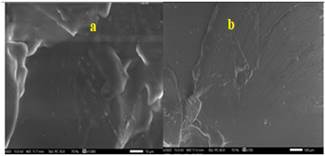

Рисунок 3. SEM - анализ битума без модификации состава а) 10, б)  100

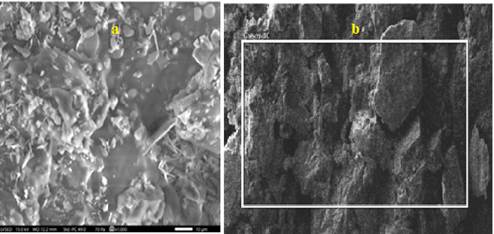

Рисунок 4. SEM-анализ битумов марки PFG-RM а) 10, б) 100

На рисунках 5 и 6 приведены общие и отдельные результаты по величине 50 мкм SEM-анализа элементов в составе немодифицированных и битумов марки ПФГ-РМ.

.

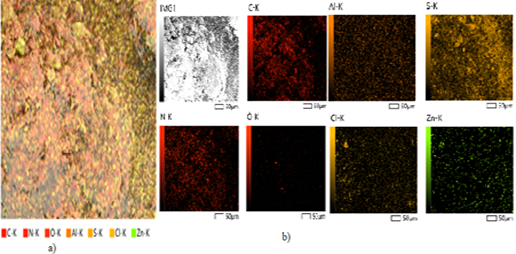

Рисунок 5. Результаты SEM-анализа (A) и отдельные результаты SEM-анализа (B) по размерам элементов в немодифицированном битуме при 50 мкм

На рис.5 показано распределение элементов в битуме, с помощью которых можно получить информацию о структуре поверхности и элементном составе материала. Неоднородное распределение элементов одинакового размера в немодифицированном битуме на основе результатов SEM-анализа также очень помогает в определении степени пористости поверхности.

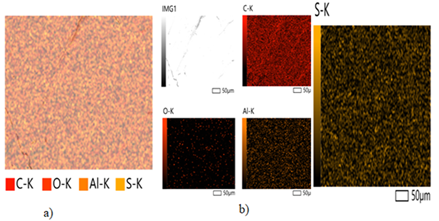

Рисунок 6. Результаты SEM-анализа (A) и отдельные результаты SEM-анализа (B) на величину 50 мкм элементов в битумах марки ПФГ-РM

С помощью этих анализов определяется элементный состав и структура поверхности битума. В то время как общий SEM-анализ (a) показывает более широкое распределение элементов, отдельный SEM-анализ (B) показывает анализ четко расположенных элементов. Эти результаты помогают глубже изучить связи между свойствами поверхности материала, пористостью и содержащимися в нем элементами. Части поверхности SEM и элемент из результатов анализа видно, что битумы марки ПФГ-РM имеют более высокую степень пористости по сравнению с немодифицированным битумом, то есть исходные вещества полностью слиты друг с другом, вещества не содержат добавок, а элементы сшиты.

Термогравиметрический (ТГ) и дифференциально-термический (ДТ) анализ битумов марки ПФГ-РМ.

Термическая стабильность битумов марки ПФГ-РM считается очень важной для продления их срока службы. В данном исследовании изучалась термическая стабильность битумов марки ПФГ-РМ с помощью ТГ (термогравиметрического) анализа. Исследование выявило начальные температуры и основные характеристики процесса потери массы. Пиковые значения температуры рассчитывались на основе кривых TГ и ДTA (дифференциальный термический анализ). Результаты термогравиметрического эксперимента для битумов марки ПФГ-РМ проводили в воздушной атмосфере, исследуя 6 мг образцов в диапазоне 20-900 °С (рис.7). Этот анализ показывает устойчивость битумов к высоким температурам и их стабильность в процессе эксплуатации.

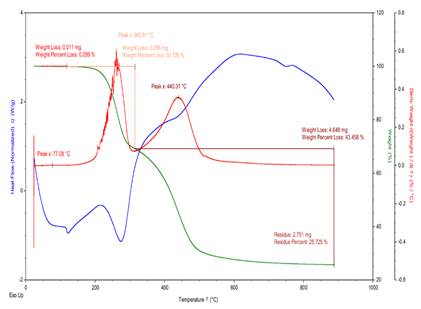

Рисунок 7. Термогравиметрический (ТГ) и дифференциально-термический анализ (ДТА)битумов марки ПФГ-РМ

Результаты дифференциально-термического (ДТ) анализа битумов марки ПФГ-РМ выявили три стадии потери массы, один экзотермический и один эндотермический процесс. На первом этапе при температуре 77,08 °С отмечается потеря массы 0,011 мг или 0,099 %, что объясняется выделением связанной воды в кристаллогидрате. На втором этапе при температуре 260,81 °C наблюдалась потеря массы 3,286 мг или 30,726 %.  В этом диапазоне происходит высвобождение оксида углерода (II) в результате распада карбоксильных групп. Третья стадия, основная стадия разложения, начинается при 440,31 °C и продолжается до 877,7 °C с потерей массы 4,648 мг или 43,458%. В этом процессе происходит разложение органических соединений с образованием оксидов из аминогрупп азота и оксидов металлов из карбонатов металлов. DT-анализ синтезированного продукта показал, что при температуре 802,34 °C во время эндотермического процесса остается 2,751 мг или 25,725 % остаточного вещества. На этом этапе было показано, что оставшиеся остатки представляют собой соли металлов.

Таблица 1

Анализ результатов кривой TГ и DTА битумов марки ПФГ-РM

Из приведенной выше таблицы видно, что самая высокая потеря массы наблюдалась при 600 ºC. Результаты рентгенофазного анализа (XРД) немодифицированных битумов и битумов марки ПФГ-РM представлены на рисунке 8. В рисунке на основе данных, полученных с помощью дифракции рентгеновских лучей, сравниваются дифракционные пики немодифицированного битума и битума марки ПФГ-РM. На графике наблюдается, что дифракционные пики немодифицированного битума расположены упорядоченно вдоль одной линии, что указывает на его кристаллическую структуру. Однако в дифракционном спектре битума марки ПФГ-РM некоторые пики смещены и изменены под действием модификации, что указывает на его структурные изменения и образование новых фаз.

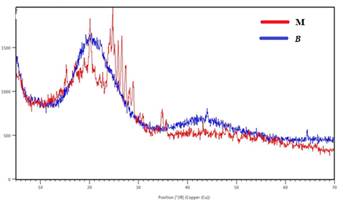

Рисунок 8. Рентгенофазный анализ составов немодифицированных битумов (B) и битумов марки ПФГ-РМ (M)

При рентгенофазном анализе битумов марки ПФГ-РM наблюдались два значительно больших пика. Первый пик появился при 20°2θ со значением D = 3,68, а второй пик появился при 27 ° 2θ со значением D = 5,74. Эти значения “ Д” указывают ширину пика, представляющего объем кристаллита. Наличие пика указывает на то, что атомы в образце битума марки ПФГ-РM имеют периодическое массовое расположение и кристаллическую структуру. По рентгеновскому фазовому графику видно, что в битумах марки ПФГ-РM протекают реакции полного сшивания исходных веществ. Это показывает эффективность процесса модификации. Из результатов, полученных на рентгеновском фазовом графике, видно, что в битумах марки ПФГ-РM протекали полные реакции связывания между исходными веществами.

Полученные результаты: В ходе исследования физико-химических и эксплуатационных свойств битума марки ПФГ-РМ были проанализированы показатели качества модифицированных и немодифицированных битумов. Основные показатели битума измерялись на основе следующих критериев:

Глубина проникновения иглы: Этот показатель важен при оценке степени твердости и эластичности битума. Глубина проникновения иглы при 25 °С показывает значения от 60 до 90 мм при 0,1 мм для битумов ПФГ-РМ.

Растяжимость: Этот показатель определяет способность битума к растяжению. Растяжимость битумов марки ПФГ-РМ колеблется от 40 см до 70 см при 25 °С.

Температура размягчения: Температура размягчения битумов ПФГ-РМ выше 55 °С, что свидетельствует о пластичности битума при высоких температурах.

Температура хрупкости: Этот показатель показывает заданную температуру перехода битума из твердого состояния в жидкое. Температура хрупкости битумов ПФГ-РМ имеет показатели выше -30 °С.

На основании полученных результатов физико-химические свойства битумов марки ПФГ-РМ играют важную роль в улучшении качества модифицированных битумов. Полученные показатели анализируются на основе вышеуказанных требований и представлены в виде таблиц (таблица 2).

Таблица 2.

Физико-химические показатели битумов марки ПФГ-РМ

Результаты анализа показывают, что битумы марки ПФГ-РM обладают высокими эксплуатационными характеристиками и являются идеальным выбором для асфальта и других строительных материалов. Их физико-химические свойства способствуют повышению качества асфальтовых смесей и обеспечению их эффективной работы в различных температурных условиях.

Таблица 3.

Реология битумов марки ПФГ-РМ

На основании данных, представленных в таблице выше, можно сделать следующие выводы:

Глубина проникновения иглы: Показания глубины проникновения иглы при 25 °C дают хорошие результаты для битумов марки ПФГ-РM. По стандартам ГОСТ, этот показатель должен составлять от 61 до 90 мм, но битумы ПФГ-РM показали гораздо лучшие результаты со средними показателями от 63 до 92 мм.

Температура размягчения: Битумы марки AГ-РM также имеют результаты выше стандартных по температуре размягчения. Их показатели находятся в диапазоне 58-59 °С, это соответствует высоким температурным условиям на дорожном покрытии.

Растяжимость: При 25 °С показатели удлинения, согласно требованиям ГОСТа, не должны быть меньше 55 см. Однако при растяжении битумов марки AГ-РM на 38 см, а также в сравнении с чистым битумом, этот показатель достигает 59 см, что говорит о том, что модифицированные битумы обладают хорошими упругими свойствами. Из этих цитируемых результатов известно, что, реологические свойства битумов марки ПФГ-РМ в соответствии со стандартами ГОСТ обеспечиваются высокими показателями. Такие параметры, как их эластичность, температура размягчения и эластичность, обеспечивают долговечность и долговечность дорожных покрытий. Эти результаты важны для повышения качества битумов и их применения в дорожном строительстве.

Таблица 4.

Результаты сравнения полученных битумов марки ПФГ-РМ с битумами на основе ГОСТ

При применении битумов марки ПФГ-РМ для различных категорий дорог важное значение имеют физико-химические, упругие, глубина проникновения иглы, вязкость и термические свойства. Эти свойства были проанализированы в сравнении с битумами с полимерными добавками, а результаты приведены в таблице 4. как видно из таблицы, модифицированные битумы марки ПФГ-РМ имеют следующие высокие показатели:

Глубина проникновения иглы: Показатели глубины проникновения игл битумов ПФГ-РМ при 25 °С и 0 °С анализируют в соответствии с нормами и правилами ГОСТа. Обычно этот показатель колеблется от 300 мм до 29 мм, что указывает на твердость и эластичность битума.

Температура размягчения кольца и сферы: Температура размягчения должна быть около 48-58 °C для дорог III и IV категорий и 50-60 °C для дорог I и II категорий. Этим требованиям удовлетворяют показатели битумов ПФГ-РМ.

Растяжимость: При 25 °С удлинение может варьироваться от 30 см до 12 см. Этот показатель указывает на степень пластичности битума и возможность перехода из твердого состояния в мягкое.

Температура хрупкости: Ожидается, что битумы марки ПФГ-РM будут иметь температуру хрупкости от -40 °C до -15 °C. Эти показатели определяют, какие характеристики показывает битум в условиях низких температур.

Эластичность: Показатели упругости битумов ПФГ-РМ колеблются от 85% до 80% при 25 °С и 0 °С, что свидетельствует об их твердости в дорожном строительстве.

Изменение температуры размягчения после нагрева: В битумах ПФГ-РM этот показатель может достигать максимум 8 °C. Эти показатели представлены на основании нормативов ГОСТ и свидетельствуют о том, что битумы марки ПФГ-РМ имеют более высокие показатели качества по сравнению с другими битумами. Результаты также улучшают реологические свойства битумов и их эффективность в дорожном строительстве. При углубленном анализе свойств модифицированных битумов применялся метод структурной реологии с оценкой их реологических свойств, таких как эластичность и вязкость. В реологическом анализе одним из основных параметров при определении степени гибкости и качества битума при различных температурах является степень деформации и способность модифицированных битумов сохранять вязкость.

Заключение. По результатам проведенного исследования физико-химические и эксплуатационные свойства битумов марки ПФГ-РМ проверялись на основании требований ГОСТ.  С помощью анализа ИК-спектра приводятся приблизительные структурные формулы битумов этой марки, которые сравниваются с немодифицированными битумами. Для этой цели использовались такие методы, как сканирующий электронный микроскоп, элементный анализ, термогравиметрический анализ (ТГ), дифференциально-термический (ДТА). Результаты исследования показали, что модифицированные битумы могут иметь более высокие эксплуатационные свойства в качестве покрытий, что позволяет улучшить их долгосрочные характеристики стабильности и устойчивости.
