ИНТЕГРАЦИЯ АЛЬТЕРНАТИВНЫХ ИСТОЧНИКОВ ЭНЕРГИИ В СИСТЕМЫ СИГНАЛИЗАЦИИ И СВЯЗИ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ

INTEGRATION OF ALTERNATIVE ENERGY SOURCES INTO ALARM AND COMMUNICATION SYSTEMS IN RAILWAY TRANSPORT
Цитировать:
Яронова Н.В., Аблаева А.А. ИНТЕГРАЦИЯ АЛЬТЕРНАТИВНЫХ ИСТОЧНИКОВ ЭНЕРГИИ В СИСТЕМЫ СИГНАЛИЗАЦИИ И СВЯЗИ НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ // Universum: технические науки : электрон. научн. журн. 2024. 12(129). URL: https://7universum.com/ru/tech/archive/item/18981 (дата обращения: 19.03.2025).
Прочитать статью:



АННОТАЦИЯ

В статье рассматриваются вопросы обеспечения надежности работы систем сигнализации и связи на железнодорожном транспорте. Основное внимание уделено разработке многослойной системы питания, включающей центральные, резервные и альтернативные источники энергии, такие как солнечные панели и ветроустановки. Приведены рекомендации по выбору энергетических решений для железнодорожной инфраструктуры, учитывающие климатические и экономические условия. Подчеркивается значимость гибридных систем для повышения устойчивости и экологичности энергоснабжения.

ABSTRACT

The article discusses the main aspects of ensuring the reliability of alarm and communication systems in railway transport. The main focus is on the development of a multi-layered power supply system that includes central, backup and alternative energy sources such as solar panels and wind turbines. Recommendations on the choice of energy solutions for railway infrastructure, taking into account climatic and economic conditions, are given. The importance of hybrid systems for increasing the sustainability and environmental friendliness of energy supply is emphasized.



Ключевые слова: Железнодорожный транспорт, системы сигнализации и связи, возобновляемые источники энергии, солнечная энергия, ветроэнергия, система мониторинга и управления, резервное питание, экологическая устойчивость, гибридные системы.

Keywords: Railway transport, alarm and communication systems, renewable energy sources, solar energy, wind energy, monitoring and control system, backup power, environmental sustainability, hybrid systems.



Введение

В современных системах сигнализации и связи на железнодорожном транспорте надежность работы оборудования является важным условием для обеспечения безопасности и эффективности движения поездов. Тенденции в железнодорожной отрасли направлены на дальнейшее развитие и интеграцию гибридных систем с возобновляемыми источниками энергии, такими как солнечная и ветровая энергия. Кроме того, постоянно совершенствуются алгоритмы управления энергопотреблением, что позволяет еще более точно адаптировать работу систем под изменяющиеся условия и потребности. Однако, учитывая важность бесперебойной работы данных систем, предусмотрены резервные источники питания. Аккумуляторные батареи обладают высокой надежностью и способны мгновенно включаться при необходимости, что позволяет избежать сбоев в работе систем сигнализации и связи [1-4].

Таким образом, многослойная система питания, включающая основной источник, аккумуляторные батареи и дизельные генераторы, обеспечивает надежность и безопасность систем сигнализации и связи, позволяя эффективно реагировать на любые нештатные ситуации.

Методы

Система мониторинга и управления является важным компонентом, обеспечивающим надежность и безопасность работы системы питания для сигнализации и связи на железнодорожном транспорте. Она выполняет несколько ключевых функций, которые обеспечивают бесперебойное функционирование и быстрое реагирование на изменения в состоянии питания. Обновленная структура включает в себя:

- основной источник питания, обеспечивающие питание для всех систем сигнализации и связи;

- система мониторинга и управления, контролирующая состояние основного источника питания и переключает питание на резервные источники при необходимости;

- аккумуляторная батарея, являющееся резервным источником питания, который активируется при отключении основного источника. Обеспечивает краткосрочное питание для систем сигнализации и связи;

- дизельный генератор, являющееся долговременным резервным источником, подключенный напрямую к системам сигнализации и связи, который обеспечивает стабильное электроснабжение при длительном отключении основного питания;

- альтернативные источники энергии, а именно солнечные панели и/или ветряные генераторы, которые также подключены к системам сигнализации и связи, обеспечивают дополнительное и экологически чистое питание. Эти источники могут работать совместно с аккумуляторной батареей и дизельным генератором.

Системы сигнализации и связи: подключены к основному источнику, аккумуляторной батарее, дизельному генератору и альтернативным источникам энергии, обеспечивая надежное и бесперебойное питание независимо от состояния основного источника питания [5-7].

Альтернативные источники энергии для железнодорожного транспорта могут значительно повысить эффективность, устойчивость и экологическую безопасность. К альтернативных источников энергии, которые можно использовать для железнодорожного транспорта:

- Солнечная энергия. Солнечные панели могут быть установлены на крышах поездов, вокзалов и станций, а также вдоль железнодорожных путей. Они могут использоваться для питания систем освещения, сигнализации и других вспомогательных нужд на станциях и в поездах.

- Ветроэнергия. Ветропарки могут быть установлены вблизи железнодорожных линий, обеспечивая электроэнергию для инфраструктуры (например, для зарядки аккумуляторов или питания систем управления движением). Использование малых ветряных турбин на станциях и вдоль путей может обеспечить дополнительное питание.

Интеграция этих альтернативных источников энергии в железнодорожную инфраструктуру может помочь уменьшить зависимость от ископаемых видов топлива, снизить выбросы углекислого газа и сделать железнодорожный транспорт более устойчивым и экологически [8-10].

Результаты

1. Математическое обоснование использования ветроэнергии

Кинетическая энергия ветра может быть выражена формулой:

где  - энергия (Вт·ч);  - масса воздуха (кг);  - скорость ветра (м/с).

Масса воздуха, проходящего через площадь А за единицу времени, определяется как:

,

где  - плотность воздуха (примерно 1,225 кг/м3 при 15°С).

Следовательно, мощность ветра, проходящего через площадь А:

где  - мощность (Вт); А - площадь, через которую проходит ветер, которая для вращающегося ротора составляет:

,

где  - радиус ротора.

Эффективность и коэффициент мощности: коэффициент мощности показывает, какая доля доступной энергии ветра может быть преобразована в электрическую энергию. Максимально возможный коэффициент мощности для ветряной установки по теореме Бетца составляет:

16.

Допустим, у нас есть ветряная установка с диаметром ротора 100 метров и средней скоростью ветра 10 м/с. Рассчитаем мощность, которую она может вырабатывать:

Радиус ротора: . Площадь ротора: . Мощность ветра:кВт.

Учитывая максимальный коэффициент мощности:

кВт

Таким образом, ветряная установка может вырабатывать около 28,3 кВт электроэнергии при средних условиях ветра.

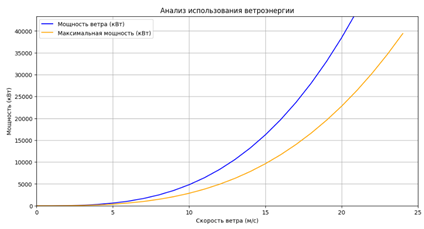

Рисунок 1. График зависимости мощности ветра от скорости ветра



Анализ использования ветроэнергии показан на рис. 1. Таким образом, ветровая установка может производить около 28.3 кВт электроэнергии при средних условиях ветра. Использование ветроэнергии в железнодорожном транспорте представляет собой устойчивое и экологически чистое решение. Ветроэнергетические установки могут эффективно генерировать электрическую энергию для питания инфраструктуры, что способствует снижению углеродного следа и улучшению экологической ситуации [11, 12].

2. Математическое обоснование использования солнечной энергии. Солнечная энергия, получаемая на единицу площади, называется солнечной инсоляцией и измеряется в Вт/м². Среднее значение солнечной инсоляции на Земле составляет около 1000 Вт/м² в ясный солнечный день. Эффективность солнечной панели определяет, какая доля солнечной энергии преобразуется в электрическую. Она выражается в процентах и зависит от технологии и конструкции панели. Например, эффективность современных кремниевых панелей составляет 15-20%. Суммарная мощность солнечной панели может быть рассчитана по формуле:

,

где  - мощность (Вт);  - площадь панели (м2);  - солнечная инсоляция (Вт/м2);  - эффективность панели (в долях).

Рассмотрим солнечную панель площадью 1,6 м2 с эффективностью 18% при солнечной инсоляции 1000 Вт/м2. Площадь панели: . Солнечная инсоляция: . Эффективность: . Рассчитаем мощность панели:

Таким образом, данная солнечная панель может генерировать около 288 Вт мощности в условиях максимальной солнечной инсоляции.

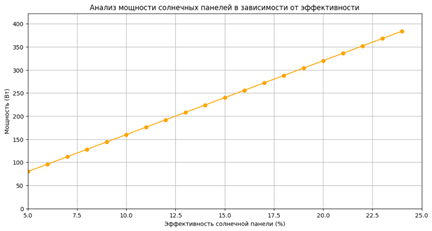

Анализ мощности солнечных панелей в зависимости от эффективности представлен на рис. 2. Таким образом, данная солнечная панель может генерировать около 288 Вт мощности в условиях максимальной солнечной инсоляции.



Рисунок 2. График зависимости мощности от эффективности солнечной панели



Использование солнечной энергии представляет собой устойчивый и экологически чистый способ получения электричества. Солнечные панели эффективно преобразуют солнечную энергию в электрическую, что позволяет снижать зависимость от ископаемых видов топлива и уменьшать углеродный след. С учетом повышения эффективности технологий и снижения затрат на производство, солнечная энергия становится все более доступной и привлекательной для использования в различных секторах экономики.

Заключение

Выбор между солнечной и ветровой энергией для железнодорожного транспорта в Узбекистане зависит от нескольких факторов, включая климатические условия, доступность ресурсов, технические характеристики и экономические аспекты. Для железнодорожного транспорта в Узбекистане, с учетом климатических условий и экономической целесообразности, солнечная энергия может быть более подходящим выбором, особенно в регионах с высокой солнечной инсоляцией. В то же время, ветровая энергия может использоваться как дополнительный источник, особенно в тех местах, где условия для ветроэнергетики также благоприятные.

Возможность комбинированного использования обеих технологий (гибридные системы) может повысить надежность и устойчивость энергоснабжения для железнодорожного транспорта, что особенно важно в условиях изменчивости спроса на электроэнергию.



Список литературы:

  1. Трофимов, И. А., Лазарев, В. Н. Энергосбережение в транспортных системах: технологии и решения. Москва: Технопарк, 2017
  2. Брагинский, М. В. Энергетика и транспорт: теория и практика. Москва: Транспорт, 2019.
  3. Иванов, А. С., Кузнецов, П. В. Возобновляемые источники энергии в транспортной инфраструктуре. Санкт-Петербург: Наука, 2020.
  4. Smith, J., Brown, L. Renewable Energy Integration in Rail Systems. Renewable Energy Journal, 2021, Vol. 35, No. 3, pp. 210-223.
  5. Тихонов, Ю. В. Модели и алгоритмы управления энергопотреблением на транспорте. Новосибирск: Сибтех, 2018.
  6. World Energy Council. Global Energy Transformation: Renewable Energy and Rail. Report, 2022.
  7. Сидоров, В. Г. Системы резервного электропитания в транспортной инфраструктуре. Журнал "Энергетика транспорта", 2019, № 7, С. 45-53.
  8. Gipe, P. Wind Energy Basics: A Guide to Small and Micro Wind Systems. Chelsea Green Publishing, 2020.
  9. Яронова Н.В, Аметова А.А. Cравнительный анализ аккумуляторных батареи для бесперебойного питания устройств автоматики и телемеханики, The scientific journal vehicles and roads, 2022 №2, стр 137-144
  10. International Renewable Energy Agency (IRENA). Solar Energy Data for Transport Applications. Abu Dhabi, 2022.
  11. Петров, К. Н. Анализ эффективности гибридных систем энергоснабжения для транспорта. Журнал "Транспортные системы", 2021, № 5, С. 120-128.
  12. Pérez, A., Márquez, J. J., & Martín, S. (2018). "Energy storage systems for railway applications: A review." Renewable and Sustainable Energy Reviews, 92, 232-247.
Информация об авторах

канд. техн. наук, доцент Ташкентского государственного транспортного университета, Узбекистан, г. Ташкент

PhD in Engineering Science, docent Tashkent State Transport University, Uzbekistan, Tashkent

базовый докторант, Ташкентский Государственный Транспортный Университета, Республика Узбекистан, г. Ташкент

Basic doctoral student, Tashkent State Transport University, Republic of Uzbekistan, Tashkent
