КОМПЛЕКСНЫЙ АНАЛИЗ ФИЗИКО-ТЕРМИЧЕСКИХ СВОЙСТВ НИЗКОМОЛЕКУЛЯРНОГО ПОЛИЭТИЛЕНА

АННОТАЦИЯ

В данной работе системно исследованы физико-химические, механические и термические свойства низкомолекулярного полиэтилена (НМПЕ). По результатам исследований определены плотность, молекулярная масса, вязкость и степень кристалличности материала, а также оценены его структурные особенности.

Механические испытания показали, что НМПЕ обладает высокой эластичностью, что характеризуется значительными значениями относительного удлинения при разрыве. В то же время показатели прочности и твердости свидетельствуют о его пригодности для практического применения.

Термический анализ показал, что материал обладает относительно низкой температурой плавления при высокой термической стабильности. Начало процесса термического разложения при высоких температурах подтверждает его термостойкость.

Полученные результаты обосновывают эффективность применения НМПЕ в технологических процессах переработки, а также его перспективность для промышленного использования.

ABSTRACT

In this study, the physical, mechanical, and thermal properties of low molecular weight polyethylene (LMWPE) were systematically investigated. The results allowed for the determination of the material’s density, molecular weight, viscosity, and degree of crystallinity, as well as the evaluation of its structural characteristics.

Mechanical testing demonstrated that LMWPE exhibits high elasticity, as indicated by significant elongation at break values. At the same time, the strength and hardness parameters confirm its suitability for practical applications.

Thermal analysis revealed that the material has a relatively low melting temperature combined with high thermal stability. The onset of thermal degradation at elevated temperatures confirms its heat resistance.

The obtained results substantiate the effective application of LMWPE in processing technologies and highlight its potential for industrial use.

Ключевые слова: полимерные материалы, низкомолекулярный полиэтилен, физико-химические свойства, механические свойства, термическая стабильность, степень кристалличности, вязкость.

Keywords: polymer materials, low molecular weight polyethylene, physicochemical properties, mechanical properties, thermal stability, degree of crystallinity, viscosity.

1. ВВЕДЕНИЕ

Полимерные материалы являются важной частью современной промышленности, а их физико-химические и механические свойства определяют возможности их применения в широком спектре технологических процессов. В этом контексте материалы на основе полиэтилена, особенно низкомолекулярный полиэтилен (НМПЕ), представляют особый интерес благодаря своей перерабатываемости, химической устойчивости и относительной доступности.

НМПЕ, обладая низкой молекулярной массой, характеризуется высокой подвижностью, хорошей текучестью и возможностью применения в качестве модифицирующей добавки в различных системах. Основу данного материала составляет полимерная структура, образованная повторяющимися звеньями –CH₂–.

Рисунок 1. Структурная формула низкомолекулярного полиэтилена (НМПЕ)

В последние годы наблюдается возрастающий интерес к детальному изучению физических, механических и термических свойств НМПЕ. Это обусловлено тем, что такие параметры, как степень кристалличности, температура плавления, вязкость и механическая прочность, играют ключевую роль при определении областей практического применения материала. Наряду с этим, термическая стабильность и температура разложения являются важными показателями его поведения при высоких температурах.

Однако в существующих исследованиях комплексная оценка различных физико-химических параметров НМПЕ представлена недостаточно полно. В частности, системный анализ взаимосвязи между физическими, механическими и термическими свойствами имеет важное научное и практическое значение.

Целью данной работы является комплексное исследование основных физико-химических, механических и термических свойств низкомолекулярного полиэтилена, а также установление взаимосвязи между ними.

2. Материалы и методы

В данном исследовании образец низкомолекулярного полиэтилена (НМПЕ) был выбран в качестве основного объекта исследования. Используемый НМПЕ был получен в промышленных условиях и характеризуется молекулярной массой в диапазоне 2000–10000 г/моль.

Для определения физических свойств материала оценивались плотность, вязкость и степень кристалличности. Плотность определялась гравиметрическим методом, вязкость измерялась с использованием капиллярного вискозиметра, а степень кристалличности оценивалась на основе результатов термического анализа.

Для определения механических свойств НМПЕ проводились стандартные испытания на растяжение. В ходе испытаний определялись прочность при растяжении, модуль упругости и относительное удлинение при разрыве, а твердость оценивалась по шкале ShoreD.

Для изучения термических свойств анализировались температура плавления, температура кристаллизации, а также процессы термического разложения материала. При оценке термической стабильности наблюдались изменения массы материала и тепловые эффекты при повышении температуры.

Для определения структурных характеристик НМПЕ применялся метод инфракрасной (FTIR) спектроскопии. С помощью данного метода были выявлены функциональные группы в составе материала и проанализированы их спектральные особенности.

Полученные результаты были комплексно обработаны на следующем этапе с целью установления взаимосвязи между физическими, механическими и термическими свойствами материала.

3. Результаты и обсуждение

В данном разделе проведен комплексный анализ физических, механических и термических свойств низкомолекулярного полиэтилена (НМПЕ), а полученные результаты были сопоставлены между собой.

3.1. Физические свойства НМПЕ

По результатам исследования были определены основные физические показатели НМПЕ, при этом установлено, что их значения изменяются в определённых диапазонах. Плотность материала составляет 0,91-0,95 г/см³, что свидетельствует о его малой массе и относительно низкой степени уплотнения структуры. Молекулярная масса находится в диапазоне 2000-10000 г/моль, что характерно для полимеров с низкой молекулярной массой. Значения вязкости (0,1-0,5 Па·с) указывают на хорошую текучесть материала. Степень кристалличности составляет 45-65 %, что свидетельствует о наличии баланса между аморфной и кристаллической фазами.

Из приведённых в таблице данных следует, что НМПЕ обладает низкой плотностью и относительно небольшой молекулярной массой, что обеспечивает его лёгкость и удобство переработки. Низкие значения вязкости указывают на хорошие реологические свойства материала, а степень кристалличности подтверждает наличие равновесия между аморфной и кристаллической фазами.

Графический анализ механических свойств наглядно отражает баланс между прочностными и эластическими характеристиками материала.

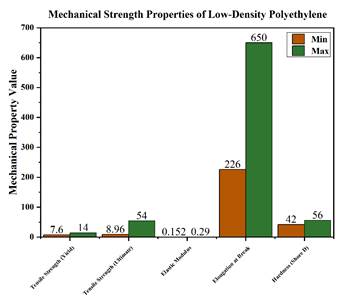

Рисунок 2. Механические свойства НМПЕ (минимальные и максимальные значения)

Как показано на Рисунок 2, относительное удлинение при разрыве имеет высокие значения, что подтверждает эластические свойства НМПЕ. В то же время показатели прочности и твердости свидетельствуют о его пригодности для практического использования.

3.3. Термические свойства НМПЕ

По результатам термического анализа установлено, что температура плавления НМПЕ составляет 105–115 °C, а температура кристаллизации находится в диапазоне 85–95 °C. Начало термического разложения наблюдается при 330–360 °C, а максимальная температура разложения достигает 420–470 °C.

Таблица 1.

Термические свойства НМПЕ

Результаты термического анализа показывают, что НМПЕ обладает стабильностью в широком температурном диапазоне. Относительно низкая температура плавления обеспечивает энергоэффективность процессов переработки, тогда как высокая температура разложения подтверждает его термостойкость.

Графический анализ термических свойств имеет важное значение для определения температурных диапазонов переработки и эксплуатации материала.

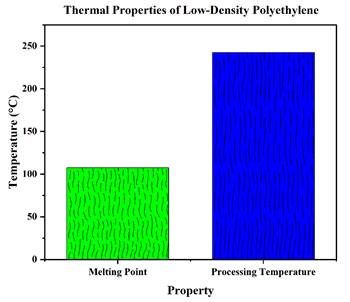

Рисунок 3. Термические свойства НМПЕ (температуры плавления и переработки)

Как показано на Рисунок 3, температура плавления находится в диапазоне 105-115 °C, тогда как температура переработки наблюдается при более высоких значениях, что расширяет возможности термической обработки материала.

3.4. Анализ термической деградации (TGA/DTA)

На основе результатов TGA/DTA-анализа была детально изучена термическая стабильность НМПЕ, а также стадии его термического разложения.

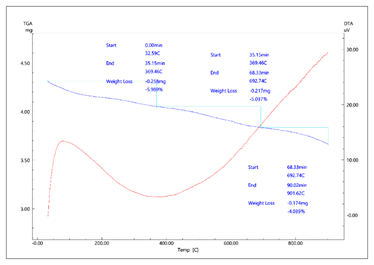

Рисунок 4. Кривая термического анализа TGA/DTA для образца НМПЕ

На кривой TGA наблюдается поэтапное снижение массы материала с повышением температуры, что отражает процесс термического разложения НМПЕ. На кривой DTA зафиксированы эндо- и экзотермические эффекты, позволяющие выявить тепловые процессы, происходящие в материале. Начало разложения наблюдается в диапазоне 330–360 °C, что характеризует устойчивость материала при повышенных температурах.

3.5. Общий анализ

Физические, механические и термические свойства НМПЕ были комплексно оценены, а также проанализирована их взаимосвязь. Полученные результаты показывают, что между свойствами материала существует определённый баланс.

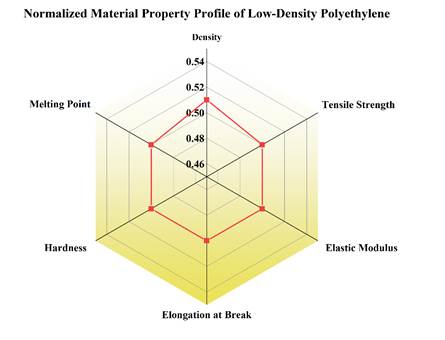

Рисунок 5. Нормализованное распределение основных физических и механических свойств низкомолекулярного полиэтилена (НМПЕ)

Радарная диаграмма наглядно отражает основные свойства НМПЕ в комплексной форме. Как видно из диаграммы, материал обладает высокой эластичностью, достаточной прочностью и средней степенью кристалличности, что обеспечивает его применение в различных технологических процессах.

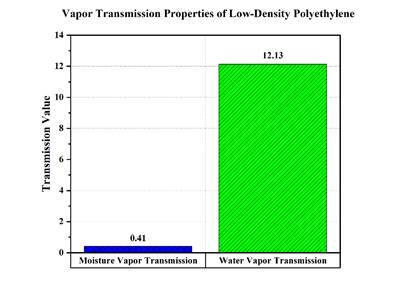

Рисунок 6. Показатели проницаемости водяного пара и влаги для низкомолекулярного полиэтилена (НМПЕ)

Показатели проницаемости водяного пара и влаги характеризуют барьерные свойства материала. Полученные результаты подтверждают, что НМПЕ обладает определённой устойчивостью к воздействию влаги и может быть использован в качестве упаковочного материала.

3.6. FTIR-спектральный анализ

Для определения структурных характеристик НМПЕ был применён метод инфракрасной (FTIR) спектроскопии. Анализ спектра позволил выявить основные функциональные группы, присутствующие в составе материала.

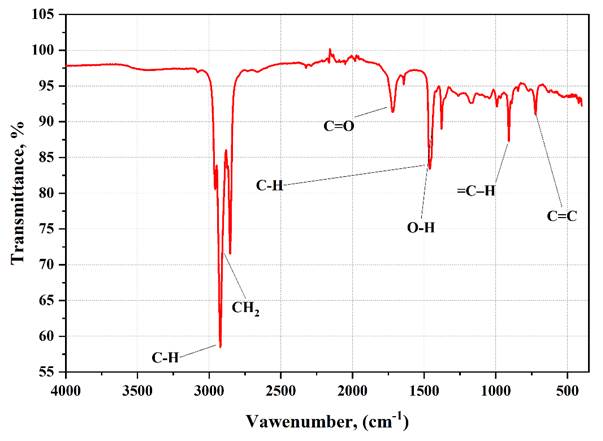

Рисунок 7. FTIR-спектр образца НМПЕ

В спектре интенсивные пики в диапазоне 2800–3000 см⁻¹ соответствуют связям C–H. Полоса поглощения в области около 1700 см⁻¹ указывает на наличие карбонильных (C=O) групп. Широкий пик в диапазоне 3200–3600 см⁻¹ соответствует гидроксильным (O–H) группам. Кроме того, колебания, наблюдаемые в области низких частот, связаны со структурными особенностями полимерной цепи.

Полученные результаты подтверждают, что в составе НМПЕ наряду с основной углеводородной цепью присутствуют также кислородсодержащие функциональные группы.

4. Заключение

В данном исследовании были комплексно изучены физико-химические, механические и термические свойства низкомолекулярного полиэтилена (НМПЕ). Полученные результаты показали, что плотность, молекулярная масса и вязкость материала определяют его высокую перерабатываемость. Средние значения степени кристалличности подтверждают наличие баланса между аморфной и кристаллической фазами.

Механический анализ показал, что НМПЕ обладает высокой эластичностью. В частности, относительное удлинение при разрыве в диапазоне 200–600 % свидетельствует о его устойчивости к деформациям. В то же время достаточные показатели прочности и твердости подтверждают пригодность материала для практического применения.

Термические исследования показали, что НМПЕ обладает относительно низкой температурой плавления при высокой термической стабильности. Начало термического разложения при высоких температурах обеспечивает его термостойкость и позволяет использовать материал в различных технологических процессах.

В целом НМПЕ характеризуется сбалансированными физико-механическими и термическими свойствами. Материал может эффективно применяться в полимерной промышленности, упаковочных технологиях и других отраслях. Полученные результаты могут служить научной основой для дальнейшей модификации НМПЕ и разработки новых композиционных материалов.

Список литературы:

1. Al Maadeed M. A., Kahraman R., Khanam P. N. Characterization of low molecular weight polyethylene and its applications in polymer blends // Polymer Testing. – 2020. – Vol. 85. – P. 106421.
2. Zhang Y., Wang L., Li X. Thermal and mechanical behavior of polyethylene-based materials under different processing conditions // Journal of Applied Polymer Science. – 2021. – Vol. 138, №15. – P. 50234.
3. Ahmed S., Jones F. R. Influence of molecular weight on the properties of polyethylene materials // Materials Today Communications. – 2019. – Vol. 21. – P. 100745.
4. Kim H. J., Lee S. Y. Crystallinity and thermal stability of modified polyethylene systems // Polymer Degradation and Stability. – 2022. – Vol. 195. – P. 109820.
5. Singh R., Sharma A. Mechanical performance of polyethylene materials: a review of recent developments // Materials Research Express. – 2020. – Vol. 7, №10. – P. 102001.
6. Chen J., Liu H., Zhao Y. FTIR and thermal analysis of polyethylene composites // SpectrochimicaActa Part A: Molecular and Biomolecular Spectroscopy. – 2023. – Vol. 285. – P. 121879.
7. Kumar P., Verma R. Advances in polymer processing and characterization of polyethylene materials // Polymer Engineering & Science. – 2021. – Vol. 61, №8. – P. 2154–2165.
8. Li Q., Sun J., Zhou X. Barrier properties and moisture permeability of polyethylene materials for packaging applications // Journal of Polymer Research. – 2022. – Vol. 29. – P. 215.
