Methodology for forming bags from textile materials and an experimental study of their thermophysical and physical-mechanical properties
УДК 677.075+536.2
Аннотация
В статье освещены вопросы формирования многослойных текстильных пакетов для женской теплозащитной одежды, выбора их компонентов, а также методика экспериментального определения их физико-механических и теплофизических свойств. В качестве объектов исследования были выбраны теплозащитные пакеты, состоящие из внешнего слоя на основе 100 % полиэстеровой плащевой ткани и различных наполнителей: синтепона, хлопковой ваты, шерсти, верблюжьей шерсти и других материалов. При формировании конструкции пакетов применялись стежка, декоративные принты и машинные строчки различной ширины. В ходе исследований были изучены такие показатели, как толщина пакетов, поверхностная плотность, теплозащитная способность, воздухопроницаемость, влажность, разрывная нагрузка, относительное удлинение при разрыве, износостойкость и водонепроницаемость. Для оценки тепловых свойств была обоснована методика использования экспериментальной установки, работающей в режиме регулярного теплового обмена в воздушной среде, наряду с методом сравнения на приборе AW-2. При математическом описании процессов теплопередачи использовались закон Фурье и понятие эквивалентного коэффициента теплопроводности для многослойных систем. Анализ экспериментальных данных показал, что тип наполнителя, толщина пакета, воздухопроницаемость, влажность и механизм формирования конструкции взаимосвязанно влияют на теплозащитные свойства. Результаты исследования демонстрируют возможность создания импортозамещающих теплозащитных пакетов на основе использования имеющегося в регионе природного и местного сырья.
Abstract
This article examines the formation of multilayer textile bags for women's thermal protective clothing, the selection of their components, and a methodology for experimentally determining their physical, mechanical, and thermal properties. The study subjects were thermal bags consisting of an outer layer made of 100 % polyester raincoat fabric and various fillers, including synthetic padding, cotton wadding, wool, camel hair, and other materials. Stitching, decorative prints, and machine stitches of varying widths were used to construct the bags. The study examined such parameters as bag thickness, surface density, thermal insulation capacity, air permeability, moisture content, breaking load, relative elongation at break, wear resistance, and water resistance. To evaluate the thermal properties, a methodology was developed for using an experimental setup operating in a regular heat exchange mode in an air environment, along with a comparison method using an AW-2 device. Fourier's law and the concept of equivalent thermal conductivity for multilayer systems were used to mathematically describe heat transfer processes. Analysis of experimental data showed that the filler type, package thickness, air permeability, humidity, and the structure formation mechanism all interrelatedly affect thermal insulation properties. The study's results demonstrate the feasibility of creating import-substituting thermal insulation packages using locally available natural and locally available raw materials.
Ключевые слова: теплозащитная одежда; текстильный пакет; наполнитель; синтепон; хлопковая вата; шерсть; теплопроводность; тепловое сопротивление; воздухопроницаемость; влажность; закон Фурье; многослойный материал.
Keywords: thermal protective clothing; textile package; filler; synthetic padding; cotton wadding; wool; thermal conductivity; thermal resistance; air permeability; humidity; Fourier law; multilayer material.
Введение
При разработке конструкций современной одежды управление тепло- и влагообменом между организмом человека и внешней средой является одной из важнейших научно-практических задач. Одежда ограничивает передачу тепла, выделяемого телом человека, в окружающую среду, но при этом должна обеспечивать возможность отвода избыточной влаги и тепла. По этой причине комплексная оценка теплофизических, гигиенических и механических свойств материалов одежды считается одним из основных условий проектирования функциональных изделий [1, 2, 4–6, 11–13, 24].
Тепловые свойства текстильных материалов зависят не только от химического состава волокон. Толщина, пористость, поверхностная плотность материала, расположение волокон, объем воздуха между слоями, влажность и способ конструктивного формирования оказывают существенное влияние на процесс теплопередачи. В современных исследованиях термические свойства текстильных материалов рассматриваются как сложная пористая композитная система, состоящая из волокон, воздуха и влаги. В частности, воздух, удерживаемый в пористых структурах, является одним из важных факторов, снижающих теплопередачу [13, 3, 7–9].
В текстильных материалах теплопередача происходит преимущественно за счет совокупности механизмов теплопроводности, конвекции и излучения. В пористых волокнистых материалах значительная часть теплового потока передается через твердую составляющую материала и воздух, находящийся в порах. В современных научных обзорах диаметр волокон, пористость, толщина материала, структура переплетения и скорость воздушного потока отмечаются как основные структурные и внешние факторы, определяющие процесс теплопередачи [2, 6, 9].
В теплозащитной одежде этот вопрос усложняется, так как она состоит не из однослойной ткани, а из многослойного пакета, включающего внешнюю оболочку, наполнитель, подкладку и конструктивные элементы. Общие термические свойства такого пакета зависят не только от характеристик отдельных слоев, но и от порядка их расположения и способа соединения.
Цель данной работы является определение теплофизических, физико-механических и гигиенических свойств теплозащитных текстильных пакетов, изготовленных на основе различных наполнителей и механизмов конструктивного формирования, а также в обосновании оптимального состава пакета для женской одежды, предназначенной для изготовления швейных изделий для холодных климатических условий.
В качестве объекта исследования были выбраны текстильные материалы и сформированные из них многослойные пакеты, предназначенные для использования в теплозащитной одежде. В качестве внешнего слоя пакета была выбрана плащевая ткань из 100 % полиэстера. Выбор данного материала обусловлен его относительно высокой механической прочностью, устойчивостью к воздействию внешней среды, способностью сохранять форму, а также пригодностью для использования в качестве внешней оболочки теплозащитной одежды.
Для достижения поставленной цели были определены следующие задачи:
1) выбор тканей для оболочки и наполнителей, пригодных для использования в составе теплозащитных пакетов;
2) изучение влияния различных видов швов и декоративных технологий на формирование пакетов;
3) определение толщины и поверхностной плотности пакетов;
4) определение показателей трибологических, теплозащитных свойств, воздухопроницаемости и гигроскопичности, сравнительный анализ результатов экспериментальных исследований и выбор оптимальных пакетов материалов для теплозащитной одежды на основе полученных результатов.
Материалы и методы исследования
Исследование включало в себя на выбор компонентов для формирования теплозащитного пакета, а именно синтепон, материалы на хлопковой основе, овечья и верблюжья шерсть и их комбинации. При выборе наполнителя учитывались следующие критерии: теплозащитная способность; толщина и объемная структура; масса; гигроскопичность (влагопоглощение); воздухопроницаемость; устойчивость к сжатию и деформации; восстанавливаемость формы; доступность в качестве местного сырья.
Экспериментальные исследования проводились в лабораторных условиях «SenTexUz» при Ташкентском институте текстильной и легкой промышленности на основе соответствующих стандартных методов [14–23].
Для проведения экспериментальных исследований были подготовлены образцы на основе пяти различных вариантов наполнителей и трех механизмов формирования конструкции (табл. 1).
Таблица 1.
Варианты наполнителей, использованных для формирования теплозащитного пакета в системе «тканевая оболочка+наполнитель»
| № | Верхний слой пакета | Наполнитель | Механизм формирования конструкции |
|---|---|---|---|
| 1 | 100% полиэстер (плащевая ткань) | Синтепон | Декоративная стежка-вышивка шириной 0,7–1,0 см |
| 2 | 100% полиэстер (плащевая ткань) | Шерстин | Принт и машинная стежка |
| 3 | 100% полиэстер (плащевая ткань) | Синтепон + верблюжья шерсть | Машинная стежка шириной 4,0 см |
| 4 | 100% полиэстер (плащевая ткань) | Синтепон + овечья шерсть | Машинная стежка шириной 10,0 см |
| 5 | 100% полиэстер (плащевая ткань) | Синтепон | Машинная стежка шириной 7,0 см |
Были приняты три основных варианта механизма формирования конструкции пакета (рисунок 1):

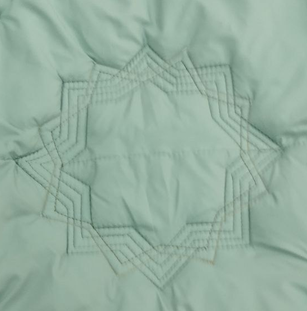

а) вышивка в виде декоративных геометрических фигур;

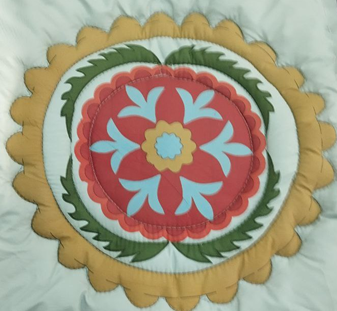

б) нанесение декоративного элемента в виде принта с последующим закреплением строчкой;

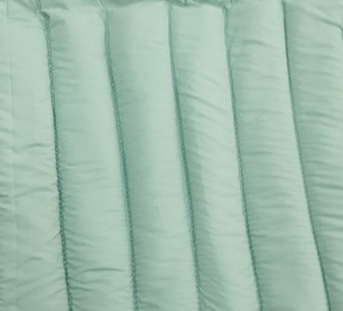

в) формирование слоев пакета с помощью машинных строчек на заданном расстоянии.
 |
 |
 |
|---|---|---|
| а | б | в |
Основная цель такого подхода заключалась в определении влияния строчек не только на эстетические, но и на теплофизические свойства.
Результаты и обсуждения
При выборе внешней оболочки на основе этих показателей необходимо учитывать не только водостойкость и механическую прочность, но и массу материала.
Использование очень плотного и тяжелого материала для теплоизоляции может увеличить общую массу одежды. Поэтому для конструкции должен быть обеспечен баланс «минимальной массы – достаточной прочности – высокой термической эффективности».
В результате проведенного исследования выявлены (таблица 2), что для оболочки формируемого пакета выбрана ткань с содержанием волокна 100 % ПЭ с водонепроницаемой обработкой, где показатель воздухопроницаемости меньше, а прочность крашения сухому трению больше по сравнению с другими вариантами.
Таблица 2.
Показатели тканей, применяемых в качестве оболочки в теплоизоляционных упаковках
Показатели |
Водонепроницаемая обработка |
Однослойное пленочное покрытие |
Однослойное пленочное покрытие |
Однослойное пленочное покрытие |
Без покрытия |
ГОСТ 28 486-90 |
|
|---|---|---|---|---|---|---|---|
| Содержание волокна | 100% ПЭ | 100% ПЭ | 100% ПЭ | 100% ПЭ | 50% ПЭ + 50% хлопок | ||
| Поверхностная плотность, гр./м² | 150 | 150 | 130 | 180 | 195 | не менее 45 | |
| Разрывная нагрузка, Н: | по основе: | 52 | 55 | 52 | 55 | 40 | не менее 30 |
| по утку: | 41 | 40 | 38 | 46 | 52 | не менее 30 | |
| Истирание, цикл | более 20000 | более 20000 | более 20000 | более 20000 | |||
| Воздухопроницаемость, см ³/(см ²· с) | 2,22 | 2,70 | 5,67 | 4,62 | 3,27 | 1,99 | |
Изменение размеров после влажной обработки, %, не более: |
по основе | -1 | 0 | 0 | 0 | 0 | 3,0 |
| по утку | 0 | 0 | 0 | 0 | 0 | 2,0 | |
| Прочность крашения | по сухому | 5 | 4 | 4 | 4 | 4 | 3 балла, обычный «ОК» |
| по мокрому | 4 | 4 | 4 | 4 | 4 | ||
По данным таблицы 3, образец пакета из синтепона сравнительно легкий с массой 42,31 гр., а показатель теплоизоляции зафиксирован в интервале 74,0 – 74,6 %. В холлафайбере сохранение тепла составило 73,9 – 74,2 %.
Таблица 3.
Физико-механические показатели пакетов теплоизоляционной женской одежды
| Наименование показателя | Холла-файбер | Ватин, шерсть | Хлопок, вата | Синтети-ческий ватин | Ватин 1 | Ватин 2 | Синте-пон |
|---|---|---|---|---|---|---|---|
| Толщина, мм | 3,5 | 2,1 | 1,8 | 2,55 | 2,6 | 1,8 | 2,0 |
Масса, гр. (30×30 см) |
42,38 | 48,72 | 58,23 | 53,45 | 56,60 | 58,88 | 42,31 |
| Удержание тепла, % | 74,2 | 75,2 | 72,0 | 72,5 | 73,8 | 73,1 | 74,6 |
| Влажность наполнителя, % | 0,96 | 9,5 | 10,01 | 3,21 | 1,69 | 1,53 | 1,04 |
| Воздухопрони-цаемость, см ³/( см ²· с) | 2,22 | 2,70 | 5,67 | 4,62 | 3,27 | 1,99 | 2,19 |
Хотя теплоизоляция хлопка, ваты наполнителя составляет 71,6 – 72,0 %, его влажность достигла 10,01 %. Это показывает, что природные волокнистые компоненты обладают высокой способностью поглощать влагу.
Удержание тепла в ватине и шерсти достигло 73,5 – 75,2 %. Однако влажность составляет 9,5 %, что указывает на необходимость учета влияния влажности на термические свойства в условиях эксплуатации.
Воздухопроницаемость синтетического ватина составляет 4,62 см³/(см²·с), что выше, чем у синтепона. Для холодной одежды повышенный воздухообмен может усилить потерю тепла. Однако очень низкая воздухопроницаемость может привести к накоплению влаги в микроклимате под одеждой. Поэтому требуется комплексная оценка оптимальной стоимости.
При формировании тепловых свойств текстильных материалов особое значение имеет воздух, удерживаемый между волокнами. Научные исследования показывают, что наличие пористости и воздушных прослоек в волокнистых материалах играет важную роль в ограничении теплового потока [10, 18].
Поэтому в исследовании внимание уделялось не только волокнистому составу наполнителя, но и его расположению внутри пакета, а также степени сжатия в местах простегивания.
Конструктивные швы приводят к локальному сжатию наполнителя. В результате сжатия в определенных местах уменьшается воздушная прослойка, что может изменить локальное тепловое сопротивление материала. По этой причине ширина и расположение строчек рассматривались как одни из факторов, определяющих общую термическую эффективность теплозащитного пакета.
Заключение
Таким образом, на основе проведенных исследований может быть сделаны следующие научно-практические выводы: при выборе пакетов материалов для теплоизоляционной одежды необходимо комплексно оценивать не только показатели теплозащиты, но и такие показатели, как толщина, масса, воздухопроницаемость, влажность, механическая прочность, устойчивость к трению и непроницаемость; тепловые свойства теплоизоляционного пакета зависят не только от его волокнистого состава, толщины и пористой структуры, но и от механизма конструктивного формирования. Расположение и ширина швов могут повлиять на локальное тепловое сопротивление пакета, изменяя степень сжатия наполнителя; по данным эксперимента, образец синтепона является одним из легких вариантов с массой 42,31 г, а показатель теплового удержания зафиксирован в диапазоне 74,0 – 74,6 %. Этот показатель позволяет рассматривать его как один из наиболее перспективных вариантов наполнителей для теплоизоляции; комбинации ватина с шерстью и синтепоном, и натуральной шерстью показывают перспективные результаты с точки зрения сохранения тепла. Однако высокая влажность естественных волокон требует особого изучения их тепловых свойств во влажных условиях; достижение до 10,01 % стоимости влаги в хлопково-бумажном наполнителе свидетельствует о необходимости учета гигроскопических свойств натуральных волокнистых материалов. Повышение влажности может изменить механизм передачи тепла; высокая или низкая воздухопроницаемость не должна самостоятельно оцениваться как «хороший» или «плохой» показатель. Для одежды в холодную погоду оптимальным должен быть баланс между сохранением тепла и выделением влаги в микроклимате одежды; важна и механическая прочность теплоизоляционных пакетов, внешняя оболочка и швы должны обеспечивать эксплуатационную устойчивость пакета. Поэтому термические и механические показатели должны оцениваться совместно; перспективным направлением для создания импортозамещающих теплоизоляционных пакетов является использование местного сырья, в том числе хлопка, шерсти и их комбинаций с синтетическими наполнителями; на основе результатов исследования на следующем этапе целесообразно математическое моделирование рационального состава теплоизоляционных пакетов, создание универсальной регрессионной модели и проведение натурных испытаний готовой одежды.
